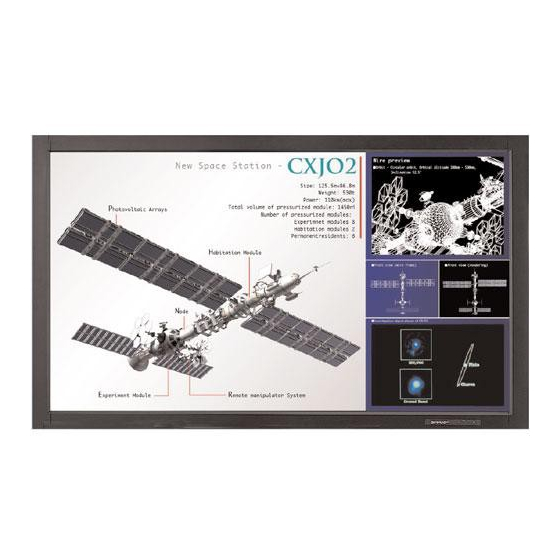

- Seite 1 PN-S525 LCD FARBMONITOR KURZANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeiner Betrieb ............3 Menüoptionen ..............5 Anzeigen des Bildschirmmenüs ........5 Menüoptionen ..............6 Einstellungen für die PC-Anzeige ......11 Initialisierung (Reset) / Funktionsbeschränkung ..12 Steuerung des Monitors über einen PC (RS-232C) ..13 PC-Anschluss .............13 Kommunikationseinstellungen ........13 Kommunikation ............13 RS-232C Befehlstabelle ..........17 Steuerung des Monitors über einen PC (LAN) ....23 Einstellungen zum Verbinden mit einem LAN ....23 Steuerung über einen PC ...........26... -
Seite 3: Allgemeiner Betrieb
VOLUME *1 Wählen Sie den Anschluss für DVI SELECT <DVI ID No. AUSWAHL>. (Siehe Seite 7.) MODEL PN-S525 *2 Wählen Sie den Anschluss für HDMI SELECT < HDMI AUSWAHL>. (Siehe Seite 7.) STATUS XXXX-XXXX-XXXX-XXXX Wählen Sie den Anschluss für HDMI AUDIO SELECT... - Seite 4 Allgemeiner Betrieb 8. MODE (Auswahl des Farbmodus) • sRGB gilt nur für PC-Eingang. Mit jedem Drücken dieser Taste wird in der folgenden sRGB ist ein internationaler Standard der IEC (International Reihenfolge auf den nächsten Farbmodus umgeschaltet: Electrotechnical Commission) für die Farbdarstellung. Bei der Farbkonvertierung werden die Eigenschaften der STD (Normal) →...
-
Seite 5: Menüoptionen
Menüoptionen Anzeigen des Bildschirmmenüs TIPPS • Das jeweils angezeigte Menü hängt vom gewählten Video- und Audio-Einstellungen sowie die Einstellung Eingangsmodus ab. verschiedener Funktionen können vorgenommen werden. • Das Bildschirm-Menü verschwindet nach etwa 15 Sekunden In diesem Abschnitt wird beschrieben, wie die einzelnen automatisch, wenn in dieser Zeit keine Taste gedrückt wird. -
Seite 6: Menüoptionen
Menüoptionen Menüoptionen CONTRAST <KONTRAST> Stellt die Bildhelligkeit ein. Das jeweils angezeigte Menü hängt vom gewählten BLACK LEVEL <SCHWARZWERT> Eingangsmodus ab. Stellt die Gesamthelligkeit der Videosignale ein. nSCREEN <BILDSCHIRM> TINT <FARBTÖNUNG> AUTO (PC3/PC4) Stellt den Farbton ein. Mit + verstärken Sie den Grünanteil, mit - den Magentaanteil. - Seite 7 Menüoptionen nAUDIO <TON> RS-232C/LAN COMMAND <RS-232C/LAN-BEFEHL> TREBLE <HÖHEN> Dem zurückgegebenen Wert für den RS-232C-Befehl festlegen. Stellt die Höhen ein. Für gewöhnlich brauchen Sie diese Einstellung nicht zu BASS ändern, sondern können Sie auf NORMAL belassen. NORMAL Stellt die Bässe ein. Der Endcode des zurückgegebenen Werts lautet CR+LF.
- Seite 8 Menüoptionen INPUT SIGNAL <EINGANGSSIGNAL> (PC3/PC4) ENLARGE V <VERGRÖSSERN V> Wenn ein an den Eingangsanschlüssen PC3/PC4 Legt die Anzahl der Bildschirmteilungen für die Vergrößerung angeschlossener Computer eine der folgenden Auflösungen fest (Anzahl an Monitoren in vertikaler Richtung). (Siehe liefert, wählen Sie bitte aus den folgenden Optionen aus. Seite 9.) 480 LINES <480 ZEILEN>...
- Seite 9 Menüoptionen nVergrößern TIPPS • Sie können mehrere Monitore ausrichten und zu einem • Wenn die Option WHITE BALANCE <WEISS-ABGLEICH> einzigen großen Bildschirm verbinden. auf THRU <DIREKT> gesetzt ist, können die Optionen • Es können sowohl in horizontaler als auch in vertikaler BLACK LEVEL <SCHWARZWERT>, CONTRAST Richtung jeweils bis zu fünf Monitore aneinandergereiht <KONTRAST>, TINT <FARBTÖNUNG>, COLORS...
- Seite 10 Menüoptionen TIPPS (3) DAY OF THE WEEK <WOCHENTAG> • AV-Eingangssignale können nicht für die Stellt den Wochentag für die Ausführung der Funktion Vergrößerungsfunktion verwendet werden. SCHEDULE ein. • Um 6 oder mehr Monitore über PC1-Signale miteinander zu ONLY ONCE <NUR EINMAL>: verbinden, muss ein Splitter für das Videosignal (im Handel Führt die Funktion SCHEDULE einmal am eingestellten erhältlich) verwendet werden.
-
Seite 11: Einstellungen Für Die Pc-Anzeige
Menüoptionen Einstellungen für die PC-Anzeige nADVANCED-Einstellungen <WEITERFÜHREND> (AV Eingang) nAutomatische Einstellung (Siehe Seite 6.) Verwenden Sie die automatische Bildschirmeinstellung, wenn FLESH TONE <TON> Sie den PC3-Eingangsanschluss oder die PC4-Eingangsanschlüsse zum ersten Mal mit dem Monitor Einstellung der Farbtonsteuerung. verbinden oder wenn Sie Einstellungen am PC ändern. 3D-NR 1. -
Seite 12: Initialisierung (Reset) / Funktionsbeschränkung
Initialisierung (Reset) / Funktionsbeschränkung Sie können die Einstellungen auf die Werkseinstellungen TEMPERATURE ALERT <TEMPERATUR-ALARM> zurücksetzen und Funktionen einschränken. Legt das Benachrichtigungsverfahren bei zu hoher Temperatur fest. SIZE 1. Drücken Sie zuerst etwa 5 Sekunden lang auf OFF <AUS> ..Keine Benachrichtigung bei zu hoher dann in dieser Reihenfolge auf , und Temperatur. -
Seite 13: Steuerung Des Monitors Über Einen Pc (Rs-232C)
Steuerung des Monitors über einen PC (RS-232C) Kommunikationseinstellungen Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Port) von einem PC aus gesteuert werden. Mit Hilfe eines PCs können Sie auch mehrere Monitore in Stellen Sie die RS-232C-Kommunikationseinstellungen am Serie miteinander verbinden. Indem Sie jedem Monitor eine PC so ein, dass sie den Kommunikationseinstellungen des eigene ID-Nummer zuweisen (Siehe Seite 14), können Sie Monitors entsprechen:... - Seite 14 Steuerung des Monitors über einen PC (RS-232C) Wenn RS-232C/LAN SELECT <RS-232C/LAN-AUSWAHL> auf nAntwortcodeformat LAN gestellt ist Wenn ein Befehl korrekt ausgeführt wurde Antwortcode Antwortcode , 0A , 0A Eine Antwort wird nach Ausführung eines Befehls zurückgegeben. nKommunikationsintervall * Wenn eine ID-Nummer zugewiesen wurde •...
- Seite 15 Steuerung des Monitors über einen PC (RS-232C) IDSL ..Der Parameter dieses Befehls weist dem Monitor Bei der Steuerung von hintereinander geschalteten Monitoren mit zugewiesenen ID-Nummern sollten Sie die doppelte die ID-Nummer zu. Der Monitor muss den nächsten Vergabe einer ID-Nummer generell vermeiden. Befehl ausführen.
- Seite 16 Steuerung des Monitors über einen PC (RS-232C) IDCK ..Zeigt die momentan einem Monitor zugewiesene nWiederholungssteuerungsbefehl ID-Nummer am Bildschirm an, sowie die momentan Für die Wiederholungssteuerung muss das VIERTE ZEICHEN für IDLK eingestellte ID-Nummer (sofern des Parameters auf “+” gesetzt werden. vorhanden).
-
Seite 17: Rs-232C Befehlstabelle
Steuerung des Monitors über einen PC (RS-232C) RS-232C Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 13.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 13) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????”, “ ?”... -
Seite 18: Menü Screen
Steuerung des Monitors über einen PC (RS-232C) Menü SCREEN <BILDSCHIRM> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt AUTO ASNC Im Eingangsmodus PC3, PC4. CLOCK <TAKT> CLCK 0-1200 0-1200 Im Eingangsmodus PC3, PC4. Variiert je nach Signal. PHASE PHSE 0-63 0-63 Im Eingangsmodus PC3, PC4. POSITIONIERUNG POSITION DER HPOS... -
Seite 19: Menü Audio
Steuerung des Monitors über einen PC (RS-232C) Menü AUDIO <TON> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt TREBLE <HÖHEN> AUTR -10-10 -10-10 BASS AUBS -10-10 -10-10 BALANCE AUBL -10-10 -10-10 RESET ARST Menü SETUP <KONFIG.> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt OSD H-POSITION OSDH 0-100... -
Seite 20: Menü Option
Steuerung des Monitors über einen PC (RS-232C) Menü OPTION <OPTIONEN> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Jahr, BB: Monat, CC: Tag, DD: Zeit, EE: Minute <EINSTELLUNG DATUM/ZEIT> SCHEDULE <ZEITPLAN> SC01- ABCDEFFGGH ABCDEFFGGH Zeitplan einer eingestellten Nummer A: Zeitplan 0 = Nicht aktiv, 1 = Aktiv SC08... -
Seite 21: Menü Initialisierung/Funktionsbeschränkung (Function )
Steuerung des Monitors über einen PC (RS-232C) • Einstellung für Bildposition (EPOS) In horizontaler Ausrichtung 2 x 2 3 x 3 4 x 4 5 x 5 In vertikaler Ausrichtung 2 x 2 3 x 3 4 x 4 5 x 5 Menü... - Seite 22 Steuerung des Monitors über einen PC (RS-232C) Andere Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt Bildschirmformat (PC) WIDE 1-5 1: WIDE <PANORAMA>, 2: NORMAL, 3: Dot by Dot <Punkt für Punkt>, 4: ZOOM1, 5: ZOOM2 Bildschirmformat (AV) WIDE 1-5 1: WIDE <PANORAMA>, 2: ZOOM1, 3: ZOOM2, 4: NORMAL, 5: Dot by Dot <Punkt für Punkt>...
-
Seite 23: Steuerung Des Monitors Über Einen Pc (Lan)
Steuerung des Monitors über einen PC (LAN) Einstellungen zum Verbinden mit Sie können Ihren Monitor an ein LAN-Netzwerk anschließen, um Ihn von einem PC aus zu steuern. einem LAN Sie können den Monitor auch so konfigurieren, dass er bei einer Störung eine E-Mail-Benachrichtigung schickt. Stellen die IP-Adresse und Subnetzmaske entsprechend Für die Verbindung ist ein handelsübliches LAN-Kabel Ihrem LAN ein. -
Seite 24: Einstellen Über Einen Pc
Steuerung des Monitors über einen PC (LAN) ■ Einstellen über einen PC 7. Nehmen Sie eine zeitweilige Änderung der IP-Adresse und der Subnetzmaske vor. Wenn der Monitor mit einem PC verbunden ist, können die Um bei werksseitigen Grundeinstellungen auf den Monitor LAN-Einstellungen über den PC konfiguriert werden. -
Seite 25: Dhcp Client
Steuerung des Monitors über einen PC (LAN) 5. Klicken Sie unter NETWORK auf “LAN SETUP”. Vorsicht • Warten Sie nach dem Klicken auf [OK] 10 Sekunden lang, bevor Sie fortfahren. • Wenn Sie das Gerät über die Fernbedienung oder eine ähnliche Einrichtung bedienen, klicken Sie auf [Refresh]. -
Seite 26: Steuerung Über Einen Pc
Steuerung des Monitors über einen PC (LAN) Steuerung über einen PC ■ INFORMATION Hier erscheinen Informationen über diesen Monitor. ■ Allgemeiner Betrieb Um den Monitor über einen PC im LAN zu steuern, verwenden Sie den Internet Explorer. 1. Starten Sie auf dem PC den Internet Explorer. 2. -
Seite 27: Adjustment
Steuerung des Monitors über einen PC (LAN) ■ ADJUSTMENT ■ NETWORK (LAN SETUP) Sie können Anpassungen an diesen Einstellungen vornehmen, Auf diesem Bildschirm können Sie die Einstellungen die auch im Menü des Monitors verfügbar sind. durchführen, die erforderlich sind, wenn der Monitor an ein •... - Seite 28 Steuerung des Monitors über einen PC (LAN) ■ NETWORK (SECURITY) ■ NETWORK (GENERAL) Auf diesem Bildschirm können Sie die sicherheitsrelevanten Auf diesem Bildschirm können Sie die allgemeinen LAN- Einstellungen durchführen. Einstellungen durchführen. USER NAME / PASSWORD MONITOR NAME Zum Festlegen eines Benutzernamens und eines Kennworts, Geben Sie eine Bezeichnung für diesen Monitor ein, wie sie um den Zugriff auf diesen Monitor zu beschränken.
- Seite 29 Steuerung des Monitors über einen PC (LAN) ■ MAIL (ORIGINATOR) ■ MAIL (RECIPIENT) Auf diesem Bildschirm können Sie die E-Mail konfigurieren, Auf diesem Bildschirm können Sie die Empfänger der die in regelmäßigen Abständen oder dann verschickt wird, E-Mail festlegen, die in regelmäßigen Abständen oder dann wenn der Monitor eine Störung aufweist.
-
Seite 30: Service & Support
