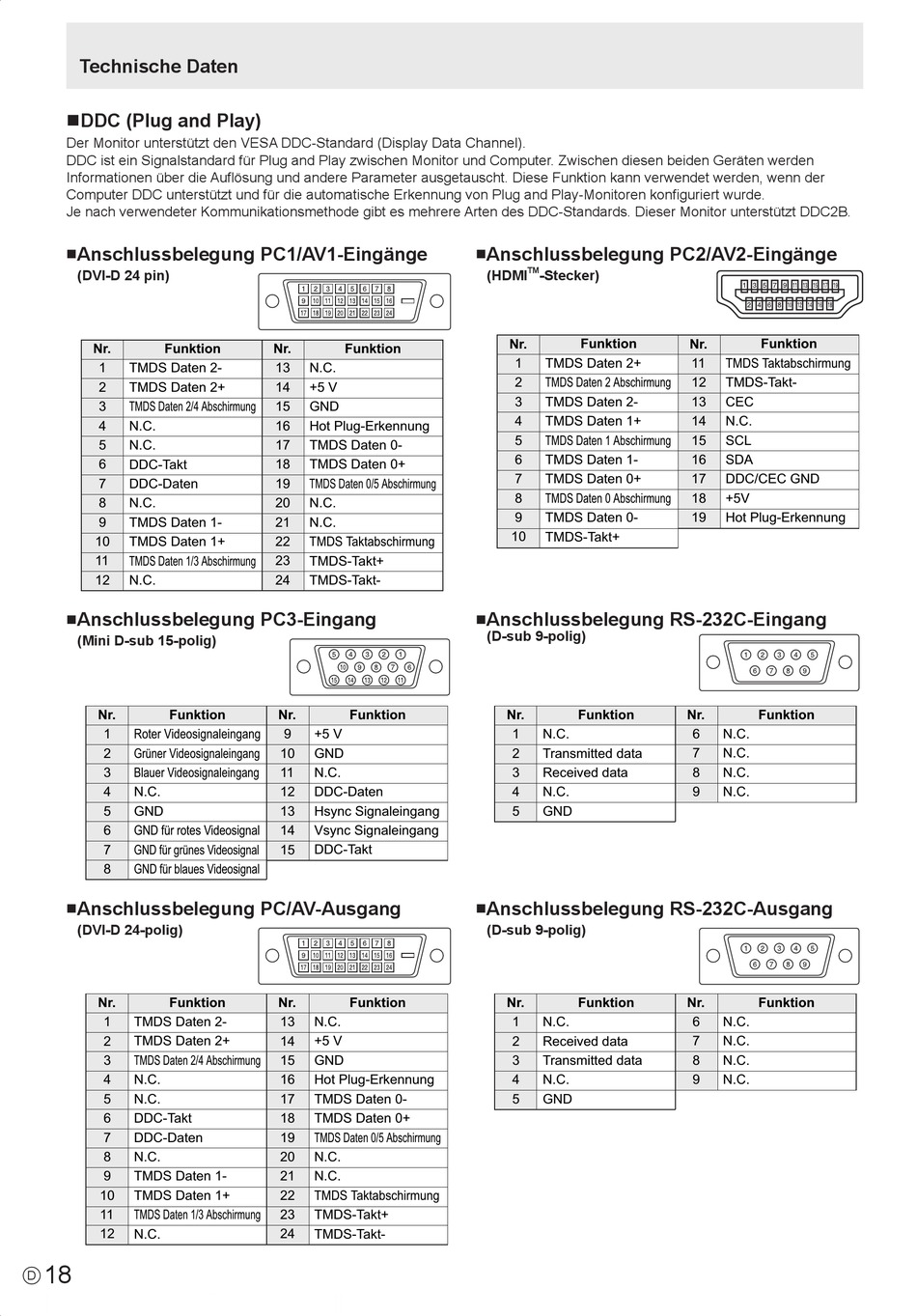

Technische Daten
nDDC (Plug and Play)
Der Monitor unterstützt den VESA DDC-Standard (Display Data Channel).
DDC ist ein Signalstandard für Plug and Play zwischen Monitor und Computer. Zwischen diesen beiden Geräten werden
Informationen über die Auflösung und andere Parameter ausgetauscht. Diese Funktion kann verwendet werden, wenn der
Computer DDC unterstützt und für die automatische Erkennung von Plug and Play-Monitoren konfiguriert wurde.
Je nach verwendeter Kommunikationsmethode gibt es mehrere Arten des DDC-Standards. Dieser Monitor unterstützt DDC2B.
Anschlussbelegung PC1/AV1-Eingänge
n
(DVI-D 24 pin)
Nr. Funktion
1 TMDS Daten 2-
2 TMDS Daten 2+
3
TMDS Daten 2/4 Abschirmung
4 N.C.
5 N.C.
6 DDC-Takt
7 DDC-Daten
8 N.C.
9 TMDS Daten 1-
10 TMDS Daten 1+
11 TMDS Daten 1/3 Abschirmung
12 N.C.

Anschlussbelegung PC3-Eingang

n
(Mini D-sub 15-polig)
Nr. Funktion
1 Roter Videosignaleingang
2 Grüner Videosignaleingang
3 Blauer Videosignaleingang
4 N.C.
5 GND
6 GND für rotes Videosignal
7 GND für grünes Videosignal
8 GND für blaues Videosignal
Anschlussbelegung PC/AV-Ausgang
n
(DVI-D 24-polig)
Nr. Funktion
1 TMDS Daten 2-
2 TMDS Daten 2+
3 TMDS Daten 2/4 Abschirmung
4 N.C.
5 N.C.
6 DDC-Takt
7 DDC-Daten
8 N.C.
9
TMDS Daten 1-
10 TMDS Daten 1+
11 TMDS Daten 1/3 Abschirmung
12 N.C.
18
D
Nr. Funktion
13 N.C.
14 +5 V
15 GND
16 Hot Plug-Erkennung
TMDS Daten 0-
17
18 TMDS Daten 0+
19 TMDS Daten 0/5 Abschirmung
20 N.C.
21 N.C.
22 TMDS Taktabschirmung
23 TMDS-Takt+
24 TMDS-Takt-
Nr. Funktion
9 +5 V
GND
10
11 N.C.
12 DDC-Daten
13 Hsync Signaleingang
14 Vsync Signaleingang
15 DDC-Takt
Nr. Funktion
13 N.C.
14 +5 V
15 GND
16 Hot Plug-Erkennung
17 TMDS Daten 0-
18 TMDS Daten 0+
19 TMDS Daten 0/5 Abschirmung
20 N.C.
21 N.C.
22 TMDS Taktabschirmung
23 TMDS-Takt+
24 TMDS-Takt-
Anschlussbelegung PC2/AV2-Eingänge
n
TM
(HDMI -Stecker)
Nr. Funktion
1 TMDS Daten 2+
2 TMDS Daten 2 Abschirmung
3 TMDS Daten 2-
4 TMDS Daten 1+
5 TMDS Daten 1 Abschirmung
6 TMDS Daten 1-
7
TMDS Daten 0+
8 TMDS Daten 0 Abschirmung
9 TMDS Daten 0-
10 TMDS-Takt+
Anschlussbelegung RS-232C-Eingang
n
(D-sub 9-polig)
Nr. Funktion
1 N.C.
Transmitted data
2
3 Received data
4 N.C.
5 GND
Anschlussbelegung RS-232C-Ausgang
n
(D-sub 9-polig)
Nr. Funktion
1 N.C.
2 Received data
3 Transmitted data
4 N.C.
5 GND
Nr. Funktion
11 TMDS Taktabschirmung
12 TMDS-Takt-
13 CEC
14 N.C.
15 SCL
16 SDA
17 DDC/CEC GND
18 +5V
19 Hot Plug-Erkennung
Nr. Funktion
6 N.C.
7 N.C.
8 N.C.
N.C.
9
Nr. Funktion
6 N.C.
7 N.C.
8 N.C.
9 N.C.
