5.7.2.2.
Anschluss der TS-Leser
Um mit dem Evo Terminal eine Zutrittskontrolle durchzuführen, muss die Option „Zutritt" integriert

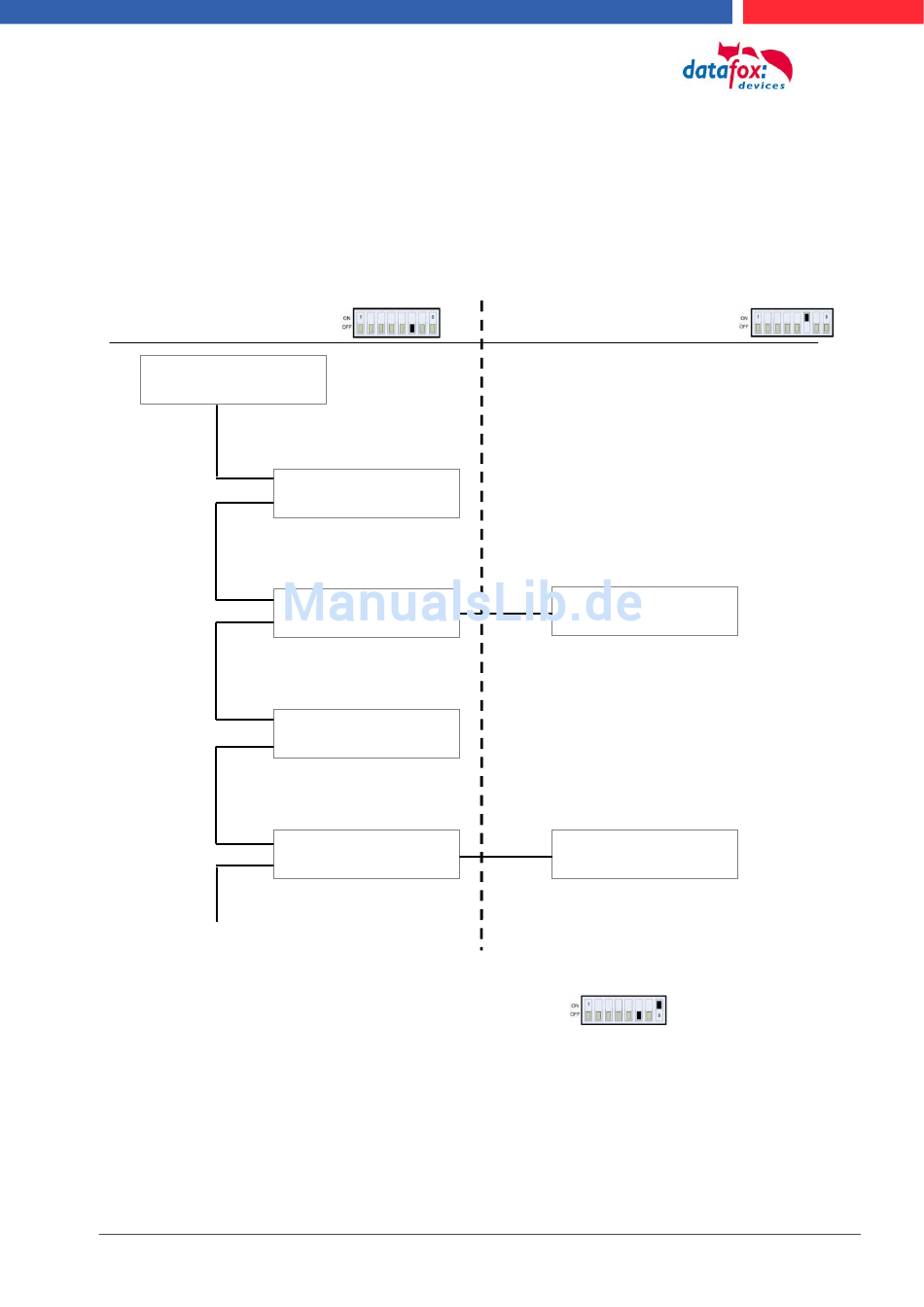

sein (Datafox Artikel-Nr. 105201). Die folgende Grafik zeigt die Anschlussmöglichkeiten der TMR33-
Geräte an einen Evo Terminal für die Zutrittskontrolle. Je nach verwendeter Schnittstelle (RS232
oder RS485) müssen die TMR33-Geräte eingestellt werden.
RS 485
Stellung des Dipschalters 6
ZutrittsmasterIV
ZK-; PZE-; AE-IV
Weitere Geräte sind hier möglich.
PZE-MasterIV bis 8 Module
ZK-MasterIV bis 16 Module
Dipschalter 8 am letzten Modul für die Terminierung:
Die Dip-Schalter 1-5 dienen der Bus-Konfiguration. Mit ihnen wird die Bus-Nr. des Gerätes einge-
stellt. Der Dip-Schalter 1 in der Position „ON" und 2-5 in der Position „OFF" entspricht der Bus-Nr
„1". Der Dip-Schalter 1 und 2 in der Position „ON" und 3-5 in der Position „OFF" entspricht der Bus-
Nr „3".
Evo 4.3'' Handbuch
Kombimodul TMR33
(LTM)
Türmodul TMR33
(TM)
Kombimodul TMR33
(LTM)
Türmodul TMR33
(TM)
Seite 63
RS 232
Stellung des Dipschalters 6
Türleser TMR33
(L)
Türleser TMR33
(L)
Datum: 01.06.2015 V 04.03.04
