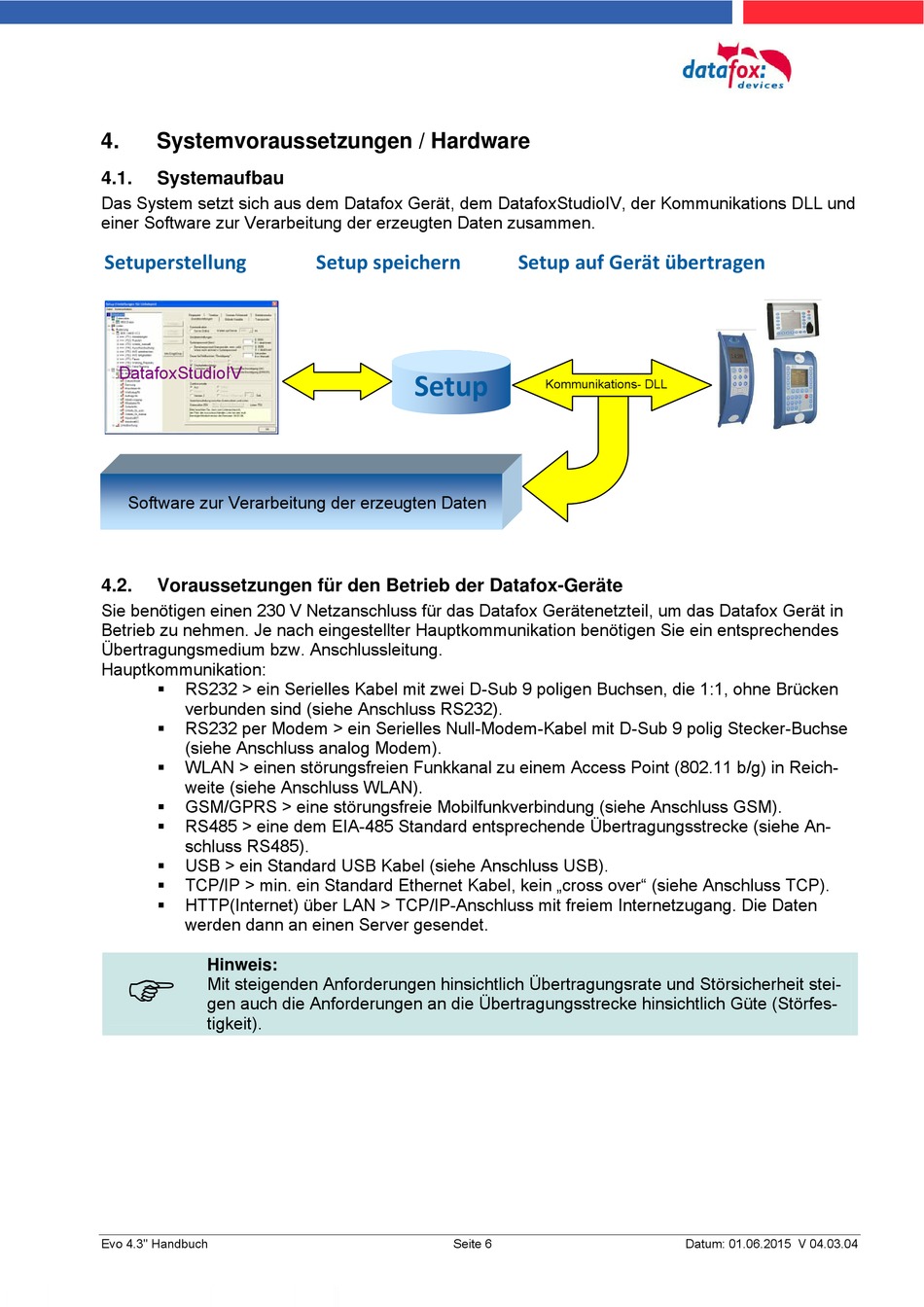

4. Systemvoraussetzungen / Hardware
4.1. Systemaufbau
Das System setzt sich aus dem Datafox Gerät, dem DatafoxStudioIV, der Kommunikations DLL und
einer Software zur Verarbeitung der erzeugten Daten zusammen.

Setuperstellung

DatafoxStudioIV
Software zur Verarbeitung der erzeugten Daten
4.2. Voraussetzungen für den Betrieb der Datafox-Geräte
Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in
Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes
Übertragungsmedium bzw. Anschlussleitung.
Hauptkommunikation:
 RS232 > ein Serielles Kabel mit zwei D-Sub 9 poligen Buchsen, die 1:1, ohne Brücken
verbunden sind (siehe Anschluss RS232).
RS232 per Modem > ein Serielles Null-Modem-Kabel mit D-Sub 9 polig Stecker-Buchse

(siehe Anschluss analog Modem).
 WLAN > einen störungsfreien Funkkanal zu einem Access Point (802.11 b/g) in Reich-
weite (siehe Anschluss WLAN).
 GSM/GPRS > eine störungsfreie Mobilfunkverbindung (siehe Anschluss GSM).
 RS485 > eine dem EIA-485 Standard entsprechende Übertragungsstrecke (siehe An-
schluss RS485).
 USB > ein Standard USB Kabel (siehe Anschluss USB).
 TCP/IP > min. ein Standard Ethernet Kabel, kein „cross over" (siehe Anschluss TCP).
 HTTP(Internet) über LAN > TCP/IP-Anschluss mit freiem Internetzugang. Die Daten
werden dann an einen Server gesendet.
Hinweis:

Mit steigenden Anforderungen hinsichtlich Übertragungsrate und Störsicherheit stei-
gen auch die Anforderungen an die Übertragungsstrecke hinsichtlich Güte (Störfes-
tigkeit).
Evo 4.3'' Handbuch
Setup speichern
Setup
Seite 6
Setup auf Gerät übertragen
Kommunikations- DLL
Datum: 01.06.2015 V 04.03.04
