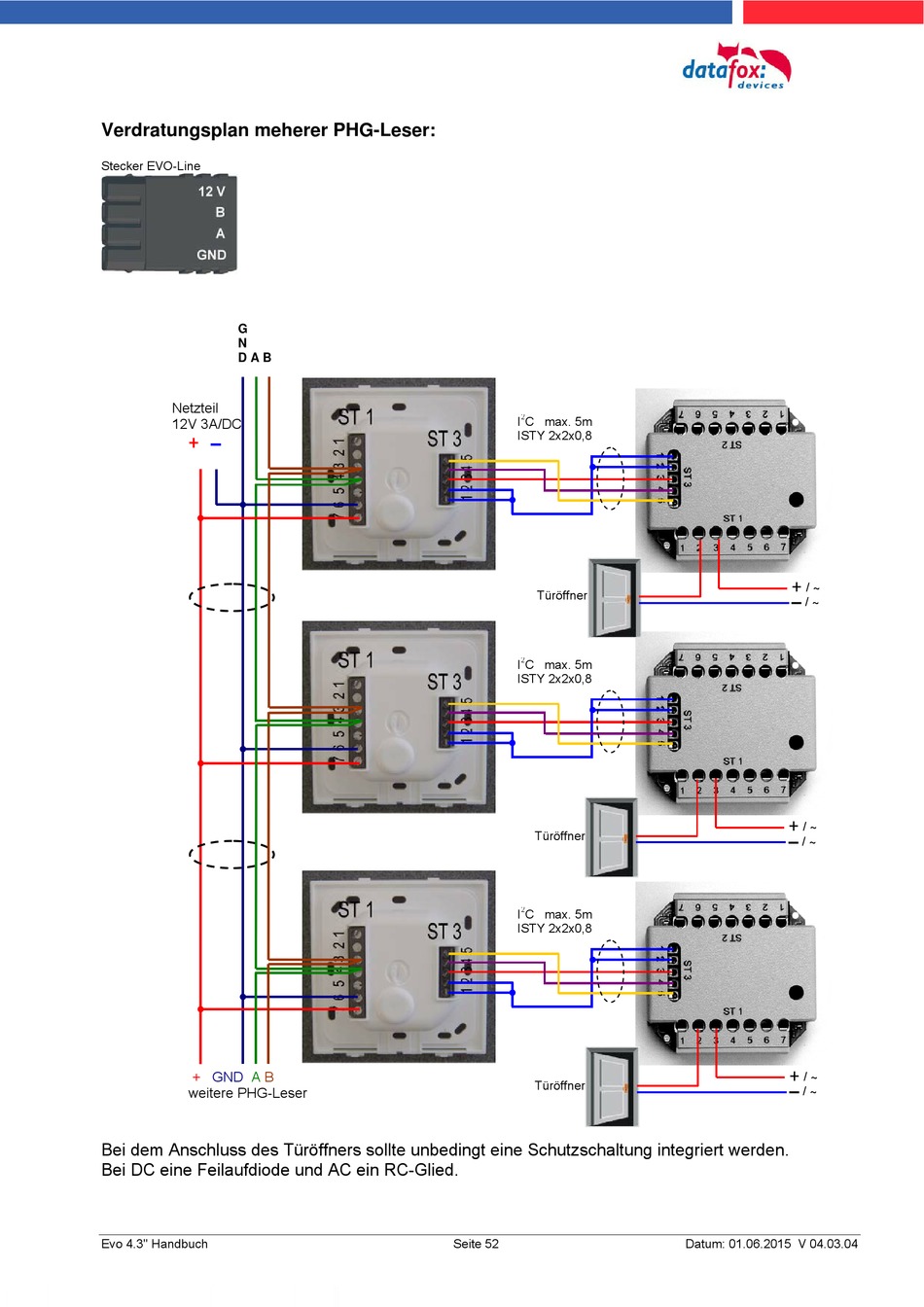

Verdratungsplan meherer PHG-Leser:
Stecker EVO-Line
G
N
D A B
Netzteil
12V 3A/DC
 –
+ GND A B
weitere PHG-Leser
Bei dem Anschluss des Türöffners sollte unbedingt eine Schutzschaltung integriert werden.
Bei DC eine Feilaufdiode und AC ein RC-Glied.
Evo 4.3'' Handbuch
2
I C max. 5m
ISTY 2x2x0,8
Türöffner
2
I C max. 5m
ISTY 2x2x0,8
Türöffner
2
I C max. 5m
ISTY 2x2x0,8
Türöffner
