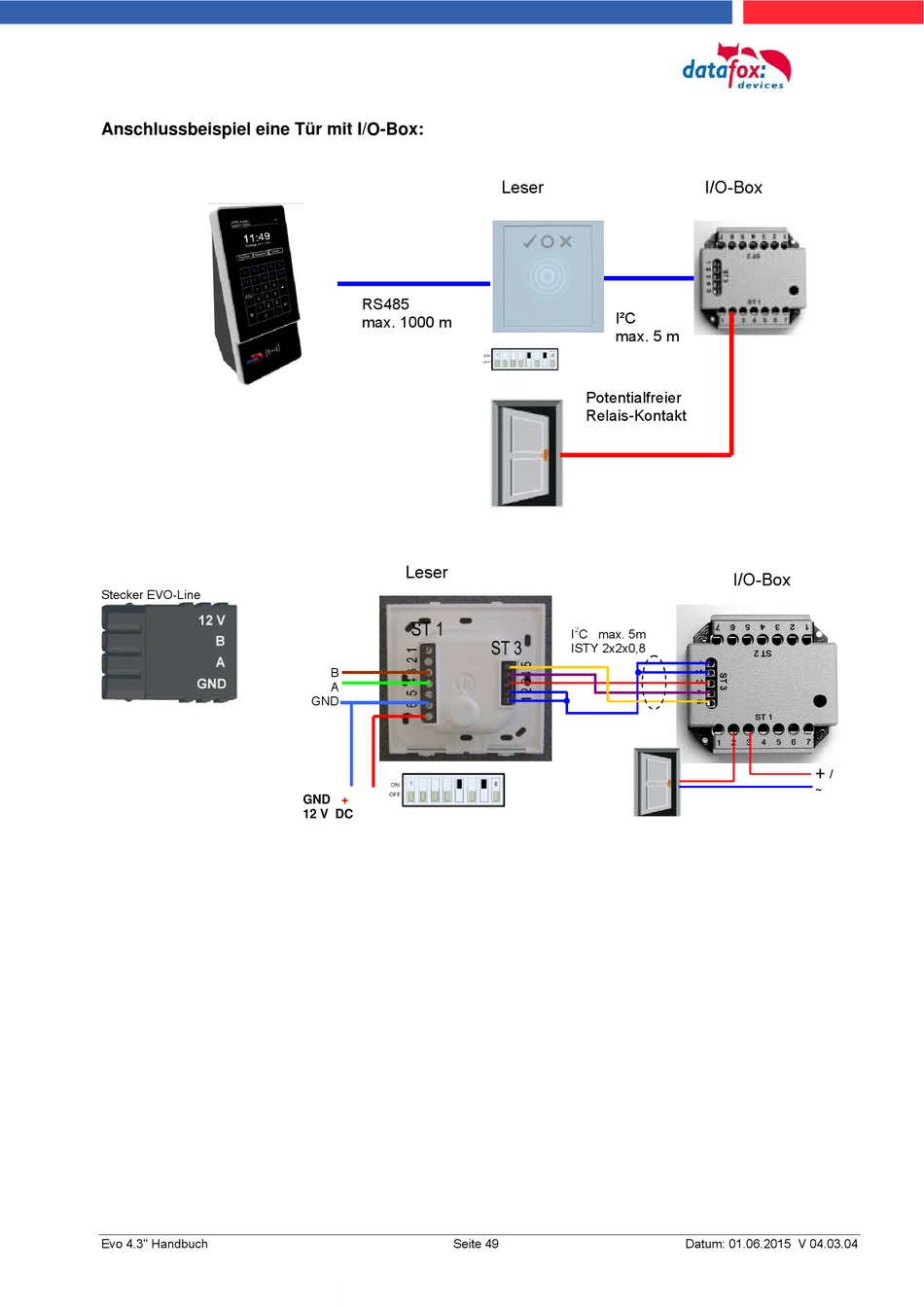

Anschlussbeispiel eine Tür mit I/O-Box:
Stecker EVO-Line
Evo 4.3'' Handbuch
RS485
max. 1000 m
Leser
B
A
GND
GND
+
12 V DC
Seite 49
Leser
I²C
max. 5 m
Potentialfreier
Relais-Kontakt
2
I
C max. 5m
ISTY 2x2x0,8
I/O-Box
I/O-Box
 /
~
Datum: 01.06.2015 V 04.03.04
