5.7.2.1.
Aufbau und Installationsvarianten
Nachfolgend werden die verschiedenen Aufbaumöglichkeiten dargestellt. Als Referenzgerät auf den
Bildern wird der PZE-MasterIV verwendet. Die Varianten für den Aufbau sind für alle MasterIV Ge-
räte gleich.

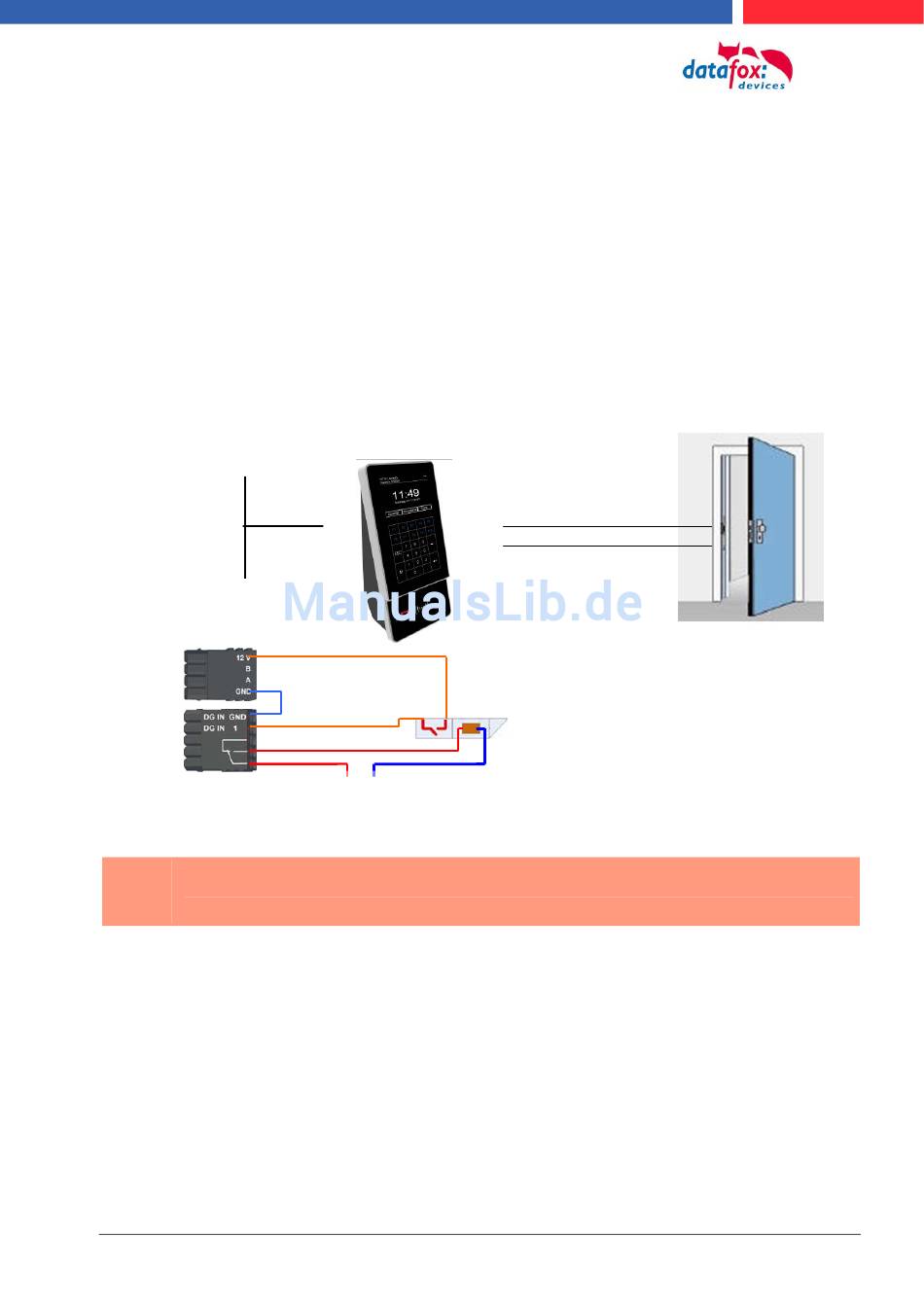

Eine Tür ohne separaten Leser
Das Zeiterfassungsterminal ist gleichzeitig Zutrittsleser, Zutritts-Master und Türöffner. Diese Lösung
sollte nur im geschützten Bereich eingesetzt werden, damit das Türöffner-Relais nicht manipuliert
werden kann.
RS232/485
TCP/IP
GSM/GPRS
WLAN
Achtung:
!
Die Installation und der Anschluss der TMR33-Module darf nur von geschultem Fachpersonal
durchgeführt werden. Dabei ist eine Verpolung der Anschlussklemmen zu vermeiden.
Evo 4.3'' Handbuch
+
-
max. 42V; 2A
Versorgungsspannung für Türöffner
Seite 57
Relais zum Türöffner
Türüberwachung
Datum: 01.06.2015 V 04.03.04
