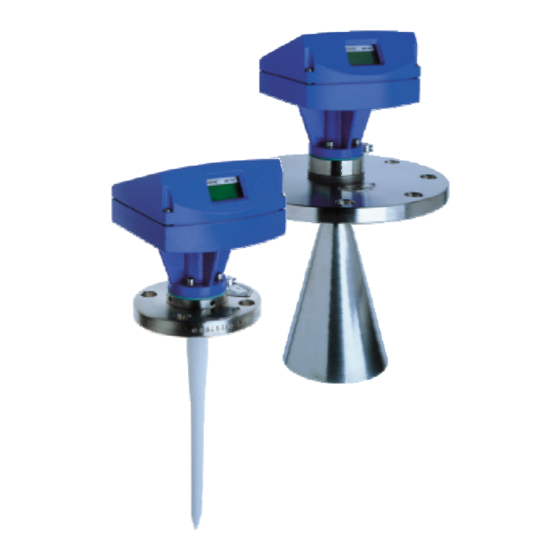

KROHNE BM 702 Montage- Und Betriebsanleitung
Level-radar
Inhaltsverzeichnis
Quicklinks
©
KROHNE 06/2004
GR
Änderungen vorbehalten.
7.02230.12.00
Montage- und
Betriebsanleitung
Level-Radar
BM 702
Schwebekörper-Durchflussmessgeräte
Wirbelfrequenz-Durchflussmessgeräte
Durchflusskontrollgeräte
Magnetisch-Induktive Durchflussmessgeräte
Ultraschall-Durchflussmessgeräte
Masse-Durchflussmessgeräte
Füllstand-Messgeräte
Kommunikationstechnik
Engineering-Systeme & -Lösungen
Schaltgeräte, Zähler, Anzeiger und Schreiber
Energie
Druck und Temperatur
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE BM 702
Inhaltszusammenfassung für KROHNE BM 702
- Seite 1 © KROHNE 06/2004 7.02230.12.00 Montage- und Betriebsanleitung Level-Radar BM 702 Schwebekörper-Durchflussmessgeräte Wirbelfrequenz-Durchflussmessgeräte Durchflusskontrollgeräte Magnetisch-Induktive Durchflussmessgeräte Ultraschall-Durchflussmessgeräte Masse-Durchflussmessgeräte Füllstand-Messgeräte Kommunikationstechnik Engineering-Systeme & -Lösungen Schaltgeräte, Zähler, Anzeiger und Schreiber Energie Druck und Temperatur Änderungen vorbehalten.
-
Seite 2: Software-Historie
08/03 BM 702 7.010 ab DOS 5.0 PC-CAT 07/00 7.02221.11 + 3.01 Montageanleitung Win95/98/NT PC-CAT Win 4.00 02/04 BM 702 7.06 ab DOS 5.0 PC-CAT 04/04 7.02221.11 + 3.01 Montageanleitung Win95/98/NT PC-CAT Win 4.00 Montage- und Betriebsanleitung BM 702 (06/04) -
Seite 3: Lieferumfang
Abschirmmaterial mit Spannband • Montage- und Betriebsanleitung und Bedienungskarte • Protokoll über die werkseitige Einstellung des Messumformers • Zulassungsunterlagen, soweit nicht in der Gerätedokumentation abgedruckt Lieferung ohne Montagezubehör (Schraubenbolzen, Flanschdichtung und Verkabelung), bauseits bereitzustellen! Montage- und Betriebsanleitung BM 702 (06/04) -
Seite 4: Inhaltsverzeichnis
Gerät mit beiden Händen vorsichtig am Messumformergehäuse an! Gegebenenfalls benutzen Sie eine Hebevorrichtung! Beim Transport darf die BM 702 keinen starken Stößen oder Schlägen ausgesetzt werden! Bei der Lagerung der Ausführung "Wave-Stick" ist darauf zu achten, dass das Gerät nicht seitlich auf dem Kunststoffstab liegt, da sich der Stab ansonsten verbiegen kann. -
Seite 5: Montage
Montage Die meisten BM 702 Ausführungen werden komplett montiert geliefert. In diesem Fall kann dieser Abschnitt übersprungen werden. Falls ein Gerät jedoch in Teilen geliefert wird oder nachträglich Teile ausgetauscht werden, ist Folgendes zu beachten. Zusammenbau vor Ort • Für den evtl. notwendigen Zusammenbau... -
Seite 6: Mechanische Installation
Mechanische Installation Ex-Hinweise: • Das Gerät BM 702-Ex ist nach Europa Norm zugelassen zum Einsatz in explosi- onsgefährdeten Bereichen der Zone 0, 1 und 2 (abhängig von der Ausführung). • Die sicherheitstechnischen Daten und Hinweise auf dem Typenschild des Mess- umformers, auf dem Datenschild des Flansches und die Bestimmungen in den Konformitätsbescheinigungen sind zu beachten. - Seite 7 Rohrverschraubung, z.B. Ermeto ¼" R eindrehen. Ex-Bestimmungen für den Spülkreislauf (kundenseitiger Anschluss) beachten! Montage auf dem Behälter • Beim Aufsetzen der BM 702 auf den Flansch des Behälteranschlussstutzens Dichtung nicht vergessen. BM 702 und Dichtung ausrichten, Schraubenbolzen mit Muttern (von Hand) schwach fest- drehen.
-
Seite 8: Elektrischer Anschluss
Betriebsspannung an den Anschlussklemmen (1,2) Die 4-20 mA Speisung muss – abhängig vom Strom I - folgende Mindestwerte der Spannung U an den Anschlussklemmen der BM 702 zur Verfügung stellen. Bitte berücksichtigen Sie dabei auch Leitungswiderstände und mögliche Bürdenwiderstände auf der Sekundärseite des Speisetrenners. -
Seite 9: Parametrierung
≥ 120 Ω Mit Hilfe des Programms PC-CAT, Version 3.01 oder höher, bzw. PC-CAT for Windows können Sie BM 702-Geräte komfortabel über einen PC parametrieren. Schließen Sie die nicht-eigensichere Seite des Speisetrenners über eine Bürde zwischen 120 − 350 Ω an ®... - Seite 10 Tankboden: Bei Messungen in Tanks z.B. mit Klöpperboden kann das Messsignal „verschwinden“, wenn in der Nähe des Tankbodens gemessen wird. Der Messwert wird dann automatisch auf das Niveau des Tankbodens gesetzt. ▼ 6: Messung eingefroren: Das Gerät befindet sich in der Blockdistanz-Erkennung (siehe unten). Montage- und Betriebsanleitung BM 702 (06/04)
- Seite 11 (=Voreinstellung). Für eine Abstand-Messung sind die Punkte 0% (kleiner Abstand = hoher Füllstand) bzw. 100% (großer Abstand = niedriger Füllstand) Punkte vertauscht. Ist keine sinnvolle Messung möglich oder die resultierende Konfiguration widersprüchlich, erscheint die Meldung „KEIN ZUGRIFF“. Abbruch durch Taste• ↵. Montage- und Betriebsanleitung BM 702 (06/04)
- Seite 12 Wave-Stick für alle Wave- Stick-Ausführungen außer "SW" für Schwallrohre. Alle anderen = STANDARD 3.1.4 ANT.-VERL. Eingabe Eingabe der Länge der 0.00 [m] ... Tankhöhe Antennen-Verlängerung (unterhalb des Montage- flansches). Nicht für Wave- Stick (=0) Montage- und Betriebsanleitung BM 702 (06/04)
- Seite 13 Strom- 0.00 ... 99999.99 [m ausgang (20 mA). 3.3.5 BAUDRATE Auswahl Baudrate für die HART® 1200 Bd. Kommunikation (nicht ändern!) 3.3.6 ADRESSE Eingabe Eingabe der Geräte-Adresse (für HART®-Multidrop) 0 ... 255 Montage- und Betriebsanleitung BM 702 (06/04)
- Seite 14 1.1000 ... 8.0000 zahl des Mediums. (nur für Fct. 3.5.7) 3.5.9 TANKTYP Auswahl LAGERTANK / Auswahl des Tank-Typs LAGERTANK = ruhige PROZESS-TK. Produktoberfläche; PROZESS-TK = leicht bewegte Produktoberfläche Die Vorgabewerte sind in der Tabelle fett gekennzeichnet. Montage- und Betriebsanleitung BM 702 (06/04)
- Seite 15 Die Behälter-(Tank-)Höhe (Fct. 3.1.1) bei der BM 702 ist als Abstand zwischen Oberkante Behälter-Anschlussflansch und Referenzpunkt unten definiert. Der Referenzpunkt unten ist der „Punkt“ im Behälter, auf den die Mikrowellen der BM 702 auftreffen und reflektiert werden. Das kann der Behälterboden sein (symmetrische Behälter mit ebenem Boden) oder der nicht horizontal verlaufende Teil des Bodens (z.B.
- Seite 16 (Behälterboden / Peilstelle) Behälterzone Leerspektrum Damit die BM 702 Störsignale, z.B. durch feste und bewegliche Einbauten im Behälter, erkennen und ausblenden kann, ist einmalig vor der (Erst-) Inbetriebnahme das Behälterprofil (Leerspektrum) aufzunehmen. Bei der Aufnahme sollten der Behälter vollständig leer und alle beweglichen Teile (z.B. Rührwerke) eingeschaltet sein. Wenn keine wesentlichen Störungen...
- Seite 17 Leerspektrum ist gespeichert und wird bei der Messung berücksichtigt. Leerspektrumaufnahme mit PC-CAT Stellen Sie eine Verbindung zur BM 702 her und drücken Sie im Anzeigemodus von PC-CAT die Tastenkombination Strg-L. Die Art der Leerspektrumaufnahme kann nun mit einer der folgenden Tasten selektiert werden: 1: Max.
- Seite 18 Bestätigung und weiter zum Tanktyp Fct. 3.5.9 TANKTYP → Anzeige des Vorgabewerts PROZESS-TK. ↑ ↑ Auswahl des Tanktyps "Lagertank" LAGERTANK Rückkehr in die Messfunktion mit PARAM.CHECK, 5x↵ Bestätigung der Parameteränderungen dann START, dann Messwertanzeige Montage- und Betriebsanleitung BM 702 (06/04)
-
Seite 19: Wartung, Fehlerbehandlung
Die 4 Innensechskantschrauben M (SW 5) herausdrehen und den Messumformer abnehmen. Die Flanscheinheit (inkl. Hohlleiterfenster) bleibt auch bei druckbeauf- schlagten Behältern dicht. Achtung Die 4 Schrauben H, die Hohlleiterfenster und BM 702 Flansch verbinden, dürfen bei druckbeaufschlagten Behältern nicht gelöst werden! LEBENSGEFAHR! Neuen BM 702 Messumformer montieren. -
Seite 20: Sicherheitshinweise
Die Bemessungstemperatur der Anschlusskabel ist abhängig vom Höchstwert der Flanschtemperatur: Ausführung Höchstwert der Bemessungstemperatur der Flanschtemperatur Anschlusskabel ≤ 100°C Ohne Hochtemperatur 70°C Distanzstück > 100°C 80°C ≤ 200°C Mit Hochtemperatur- 70°C Distanzstück > 200°C 80°C Montage- und Betriebsanleitung BM 702 (06/04) -
Seite 21: Technische Daten (Auszug)
55 bar DN 150 16 bar 34 bar 47 bar DN 200 16 bar 25 bar 32 bar 45 bar Wave-Stick: max. 16 bar, temperaturabhängig: 46 - 0.3·T[°C] Druck [bar] +100 +150 Temperatur T [°C] Montage- und Betriebsanleitung BM 702 (06/04) - Seite 22 Schutzart (Messumformer) IP66 / IP67 Elektrischer Anschluss Kabeleinführungen: 1 x M20×1.5 (Lieferumfang: 1 Kabelverschraubung M20 mm oder ® 1 QUICKON 2-polige Schneidklemme.) Anschlussklemmen: Leitungsquerschnitt 0.5-1.5 mm² Bügelklemmen (für PA und FE) Leitungsquerschnitt max. 4 mm² Montage- und Betriebsanleitung BM 702 (06/04)
-
Seite 23: Bm 702 Level-Radar Typenkennzeichung
Werkstoff: siehe Kennzeichnung auf Plattierung Flanschplattierung und Antenne aus Hastelloy C (z.B. C4 oder C22) verwendeter Werkstoff: siehe Kennzeichnung auf Plattierung Flanschplattierung und Antenne aus Titan Flanschplattierung und Antenne aus Tantal Flanschplattierung und Antenne aus Monel Montage- und Betriebsanleitung BM 702 (06/04) - Seite 24 -30°C -60°C +130°C +200°C WS LPTFE -20°C ––– +130°C +150°C WS PTFE -20°C ––– +130°C +150°C WS SS PTFE -20°C ––– +130°C +150°C WS SS PP -20°C ––– +100°C +100°C -20°C ––– +130°C ––– Montage- und Betriebsanleitung BM 702 (06/04)
-
Seite 25: Parameter-Checkliste
Parameter-Checkliste BM 702 ....... Vers.:....Gerätenr........ Mnpkt. Geändert am ........:....: ....: ....: Fct. Konfigurations-Parameter (Auszug) 3.1.1 Tankhöhe ........... :....: ....: ....: 3.1.2 Blockdistanz........:....: ....: ....: 3.1.3 Antenne ..........:....: ....: ....: 3.1.4... - Seite 26 NOTIZEN Montage- und Betriebsanleitung BM 702 (06/04)
