Anwendung und Funktionen
1.7 Konfigurationsbeispiele
In diesem Beispiel wird das DNP3-Protokoll verwendet, das heißt, die Stationen sind mit
einem DNP3-fähigen CP bestückt.
Eine Konfiguration, in welcher das IEC-Protokoll genutzt wird, hätte den gleichen Aufbau.
Bild 1-4
Die S7-1200-Stationen sind über den CP an das Internet angeschlossen und mit der
Leitstelle verbunden.
Bei Nutzung des DNP3-Protokolls kann beispielsweise SIMATIC PCS 7 TeleControl oder
das System eines Drittanbieters als Leitstelle eingesetzt werden. Wenn Sie SIMATIC PCS 7
TeleControl als DNP3-Master in der Leitstelle verwenden, dann benötigen Sie den hierfür
erforderlichen DNP3-Treiber.
1.7.3.2 Konfiguration mit Verbindungen über das Internet
Konfigurationsbeispiel mit Verbindungen über das Internet
Im folgenden Beispiel finden Sie eine Konfiguration mit einfach ausgeführter Leitstelle.
In diesem Beispiel wird das DNP3-Protokoll verwendet. Eine Konfiguration, in welcher das
IEC-Protokoll genutzt wird, hätte den gleichen Aufbau.
Die S7-1200-Stationen sind über den CP an das Internet angeschlossen und mit der
Leitstelle verbunden.
Bei Nutzung des DNP3-Protokolls kann beispielsweise SIMATIC PCS 7 TeleControl oder
das System eines Drittanbieters als Leitstelle eingesetzt werden. Wenn Sie SIMATIC PCS 7
TeleControl als DNP3-Master in der Leitstelle verwenden, dann benötigen Sie den hierfür
erforderlichen DNP3-Treiber.
22

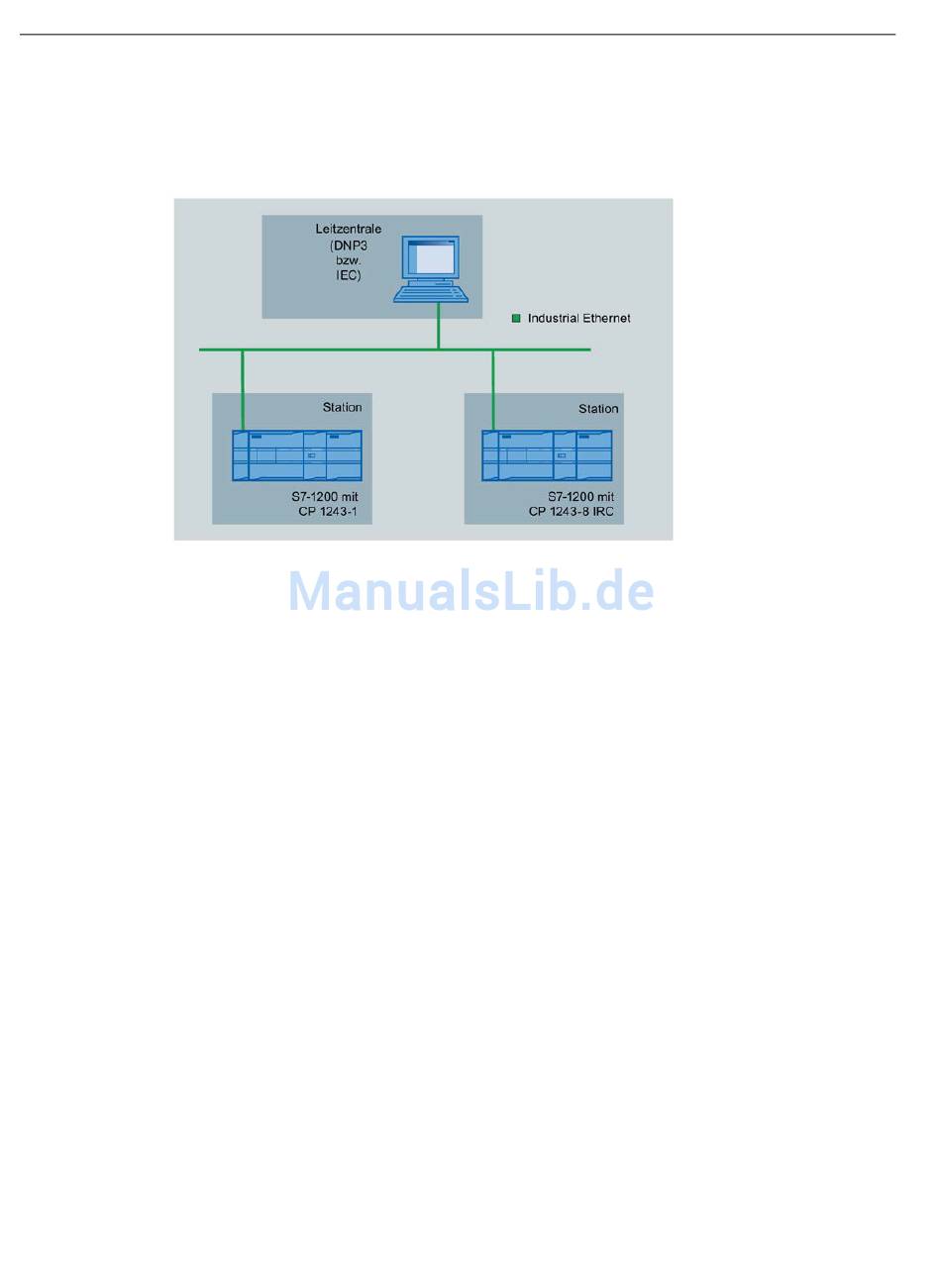

Konfigurationsbeispiel mit einfach ausgeführter Leitstelle und Stationen in einem IP-
Subnetz
