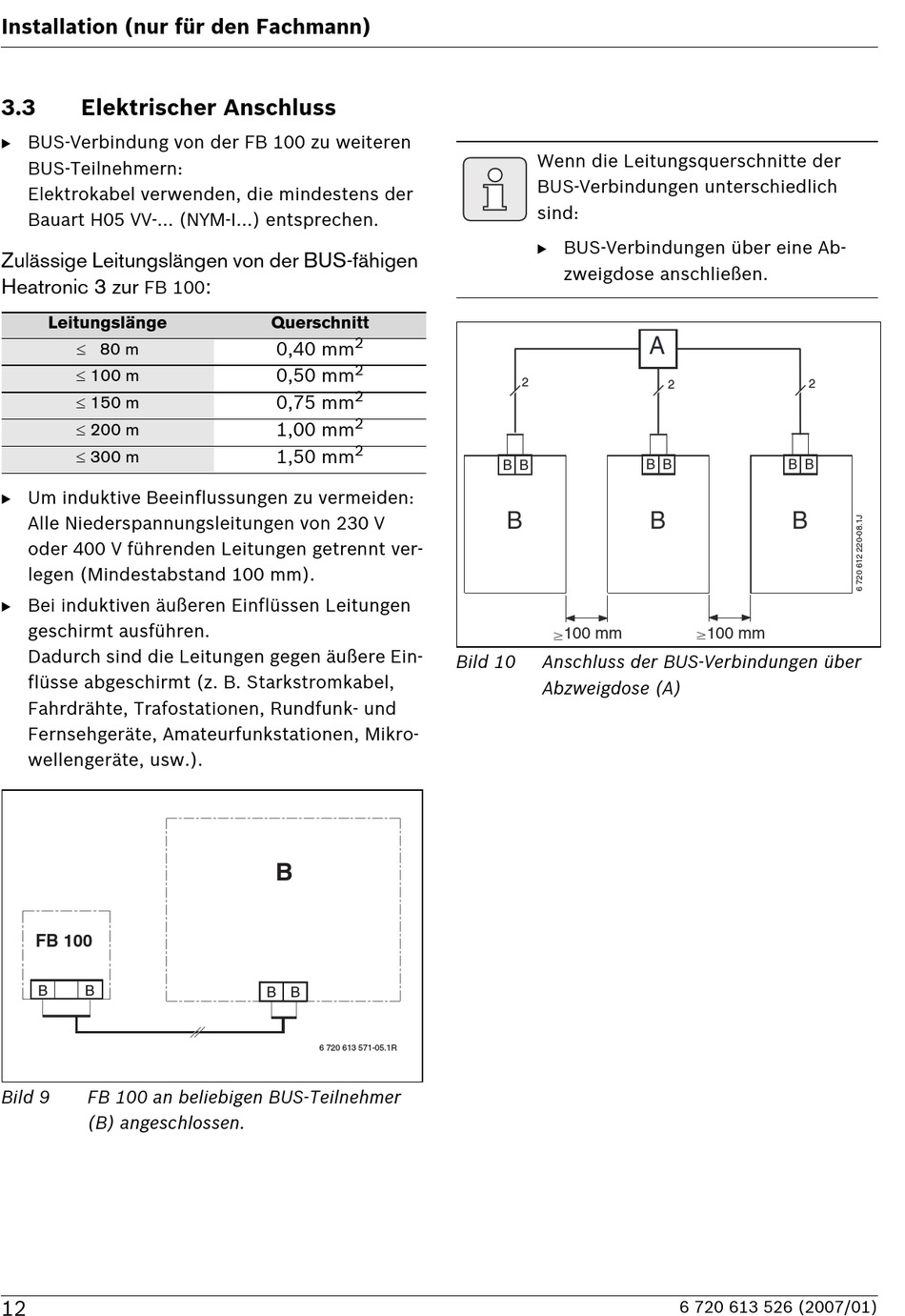

Elektrischer Anschluss - Junkers FB 100 Bedienungsanleitung

Installation (nur für den Fachmann)
3.3

Elektrischer Anschluss

B BUS-Verbindung von der FB 100 zu weiteren
BUS-Teilnehmern:
Elektrokabel verwenden, die mindestens der
Bauart H05 VV-... (NYM-I...) entsprechen.
Zulässige Leitungslängen von der BUS-fähigen
Heatronic 3 zur
FB 100
Leitungslänge
≤ 80 m
≤ 100 m
≤ 150 m
≤ 200 m
≤ 300 m
B Um induktive Beeinflussungen zu vermeiden:
Alle Niederspannungsleitungen von 230 V
oder 400 V führenden Leitungen getrennt ver-
legen (Mindestabstand 100 mm).
B Bei induktiven äußeren Einflüssen Leitungen
geschirmt ausführen.
Dadurch sind die Leitungen gegen äußere Ein-
flüsse abgeschirmt (z. B. Starkstromkabel,
Fahrdrähte, Trafostationen, Rundfunk- und
Fernsehgeräte, Amateurfunkstationen, Mikro-
wellengeräte, usw.).
FB 100
B B
Bild 9 FB 100 an beliebigen BUS-Teilnehmer
(B) angeschlossen.
12
:
Querschnitt
2
0,40 mm
2
0,50 mm
2
0,75 mm
2
1,00 mm
2
1,50 mm
B
B B
6 720 613 571-05.1R
Wenn die Leitungsquerschnitte der
BUS-Verbindungen unterschiedlich
sind:
B BUS-Verbindungen über eine Ab-
zweigdose anschließen.
2
B B
B
100 mm
Bild 10 Anschluss der BUS-Verbindungen über
Abzweigdose (A)
A
2
2
B B B B
B B
100 mm
