Den TVR 60 mithilfe des Setup-Assistenten schnell
in Betrieb nehmen:
1. Schalten Sie das Gerät ein, indem Sie den
Netzschalter an der Geräterückseite betätigen.
Nach dem Startbildschirm zeigt der TVR 60
Videobilder auf dem Bildschirm an.
2. Wählen Sie die gewünschte Sprache für das System
aus.
3. Klicken Sie im Fenster „eZ Setup" auf
(Weiter). Geben Sie im Bildschirm für die
Benutzerberechtigungen die Standard-Benutzer-ID
und das Standard-Passwort ein.
Benutzer-ID: admin
Passwort: 1234
4. Klicken Sie auf
Next
um das Fenster „HDD Management" (HDD-
Verwaltung) zu öffnen. Konfigurieren Sie die HDD-
Einstellungen nach Bedarf. Klicken Sie auf OK, um
zum Fenster „eZ Setup" zurückzukehren.
5. Klicken Sie auf
Next
um das Fenster Record Settings
(Aufnahmeeinstellungen) zu öffnen. Konfigurieren
Sie Ihre Aufnahmeeinstellungen, wie z. B.

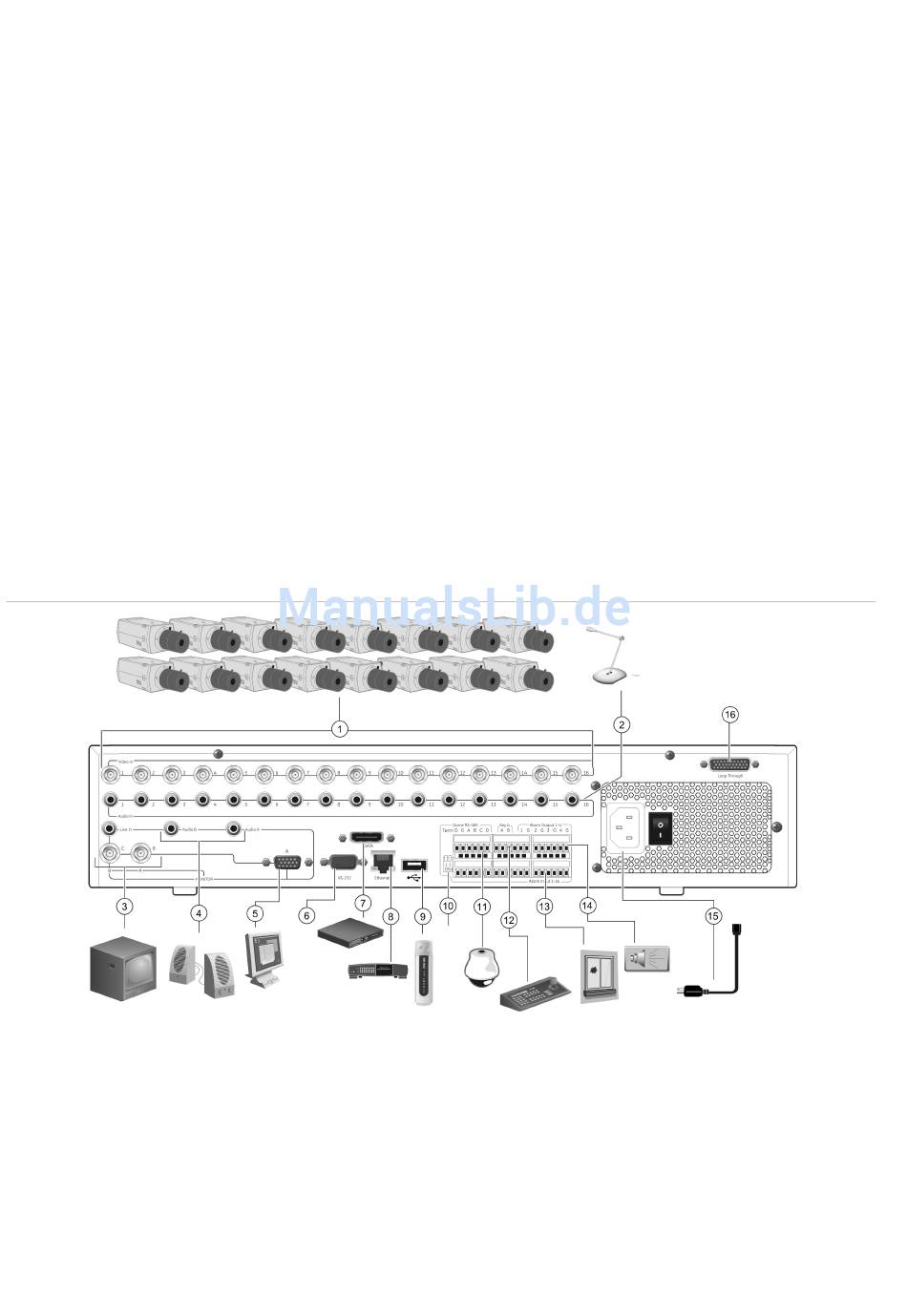

Abbildung 1: Anschlussbelegung auf der Rückseite des TVR 60
1.
Anschluss von bis zu 16 analogen Kameras.
2.
Anschluss der Audioeingänge (für jede Kamera verfügbar).
3.
Anschluss von bis zu zwei CCTV-Monitoren (Monitore B und C).
4.
Anschluss von Lautsprechern für Audioausgabe.
5.
Anschluss eines VGA-Monitors (Standard-Hauptmonitor).
6.
Zur künftigen Verwendung.
7.
Anschluss eines eSATA-Geräts.
8.
Anschluss an ein Netzwerk.
9.
Anschluss von USB-Geräten, wie z. B. eine Maus. USB-
CD/DVD-Brenner und USB-HDD werden nicht unterstützt.
DE - 2
Next
(Weiter) und dann auf Enter,
(Weiter) und dann auf Enter,
Aufnahmezeitpläne. Klicken Sie auf OK, um zum
Fenster „eZ Setup" zurückzukehren.
6. Klicken Sie auf Enter, um das Fenster Network
Settings (Netzwerkeinstellungen) zu öffnen.
Konfigurieren Sie die Netzwerkeinstellungen wie IP-
Adresse, Subnetzmaske und Standard-Gateway.
Klicken Sie auf OK, um zum Fenster „eZ Setup"
zurückzukehren.
7. Wenn Sie alle erforderlichen Änderungen
vorgenommen haben, klicken Sie auf
stellen), um den Setup-Assistenten zu beenden. Der
TVR 60 ist nun einsatzbereit.
Anschließen des Geräts
Abbildung 1 unten unten dient als visuelle Hilfe beim
Anschluss der diversen Peripheriegeräte an den TVR 60.
Die Monitorauflösung sollte mindestens 800 x 600
betragen. Stellen Sie Ihren Monitor bitte anhand dieser
Auflösung ein. Stellen Sie bei durchgeschliffenen
Videoeingängen sicher, dass die Option „Termination"
(Terminierung) unter „Cameras" > „Adjust Video"
(Kamera > Videoeinstellung) deaktiviert ist.
10. Beenden der Dome-Leitung mithilfe dieses RS-485-Schalters.
Standard ist „Off" (Aus).
11. Anschluss einer PTZ-Steuerung.
12. Anschluss an ein Bedienpult.
13. Anschluss von bis zu 16 Alarmeingangskabeln.
14. Anschluss von bis zu vier NO/NC-Alarmausgaberelais.
15. Anschluss des Netzkabels.
16. Durchschleifanschluss für bis zu 16 analoge Kameras (siehe
Element 1).
Finish
TruVision DVR 60 Schnellstartanleitung
(Fertig
