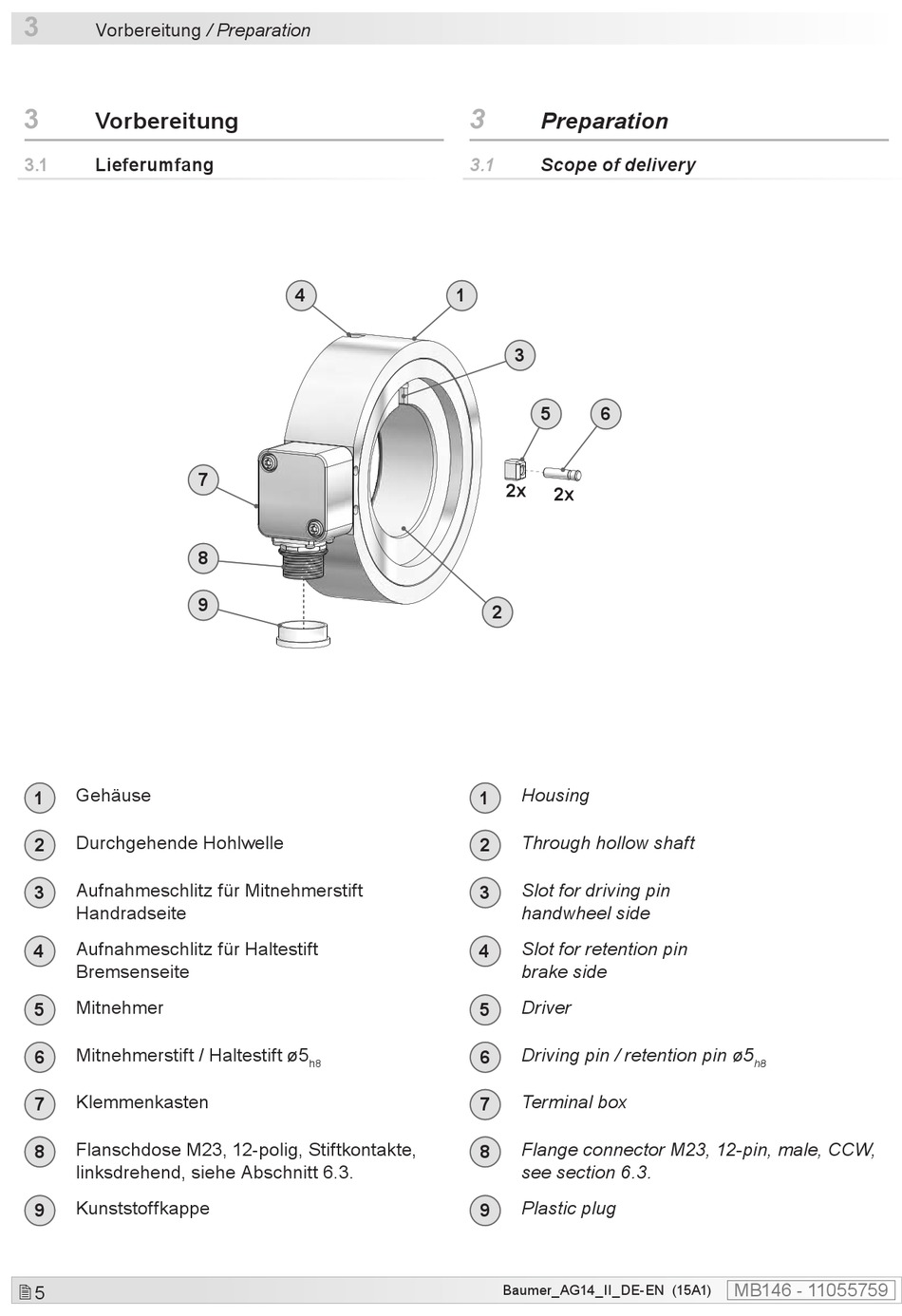

Vorbereitung / Preparation
3
Vorbereitung
3.1
Lieferumfang
Gehäuse
1
Durchgehende Hohlwelle
2
Aufnahmeschlitz für Mitnehmerstift
3
Handradseite
Aufnahmeschlitz für Haltestift
4
Bremsenseite
Mitnehmer
5
Mitnehmerstift / Haltestift ø5
6
Klemmenkasten
7
Flanschdose M23, 12-polig, Stiftkontakte,
8
linksdrehend, siehe Abschnitt 6.3.
Kunststoffkappe
9
5
4
7
8
9
h8
3
Preparation
3.1
Scope of delivery
1
3
5
6
2x
2x
2
Housing
1
Through hollow shaft
2
Slot for driving pin
3
handwheel side
Slot for retention pin
4
brake side
Driver
5
Driving pin / retention pin ø5
6
Terminal box
7
Flange connector M23, 12-pin, male, CCW,
8
see section 6.3.
Plastic plug
9
Baumer_AG14_II_DE-EN (15A1)
h8
MB146 - 11055759
