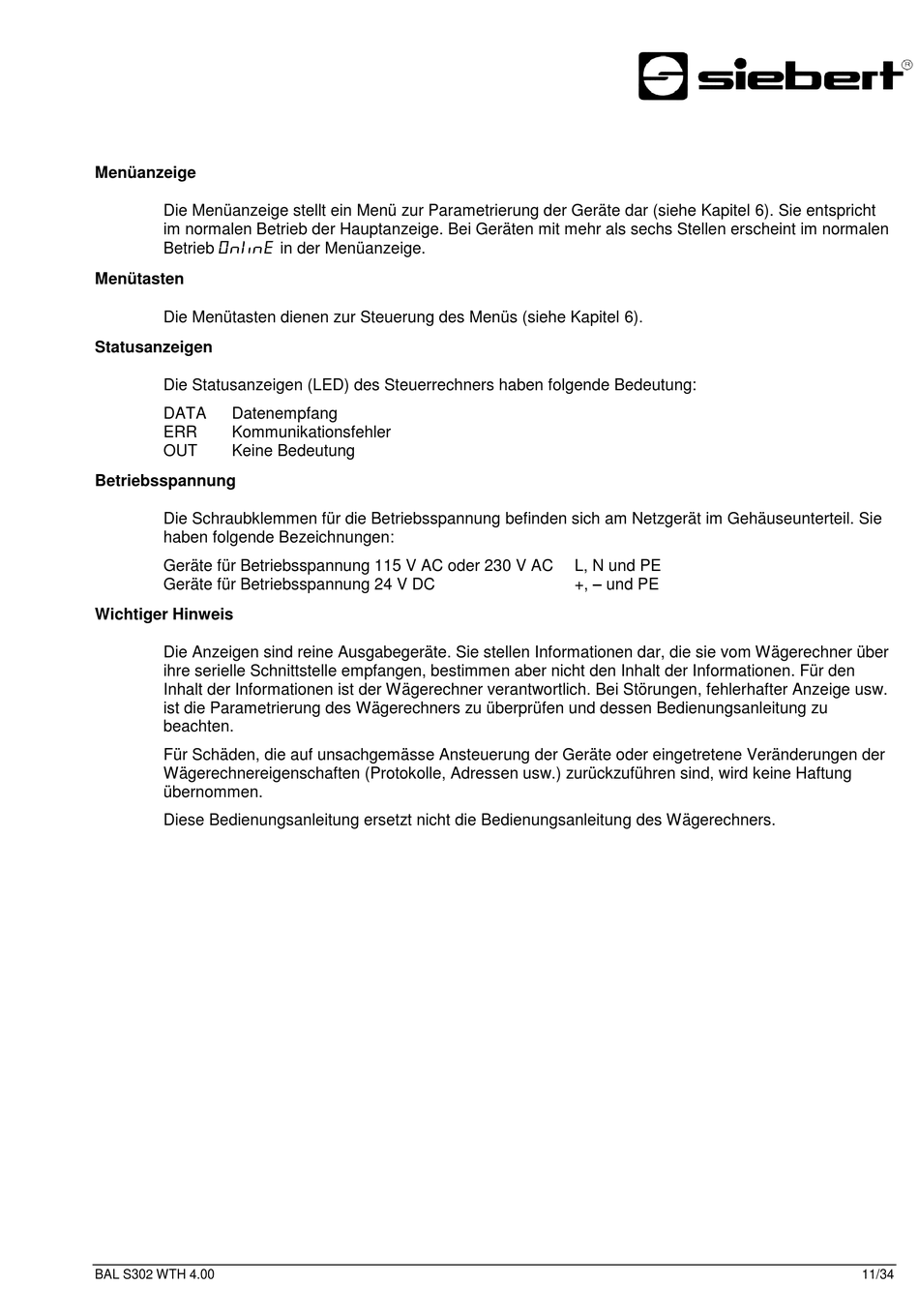

Menüanzeige; Menütasten; Statusanzeigen; Betriebsspannung - Siebert S302 Serie Bedienungsanleitung

Menüanzeige
Die Menüanzeige stellt ein Menü zur Parametrierung der Geräte dar (siehe Kapitel 6). Sie entspricht
im normalen Betrieb der Hauptanzeige. Bei Geräten mit mehr als sechs Stellen erscheint im normalen
Betrieb  in der Menüanzeige.
Pos : 23 /Si ebert/Bedi enungsanlei tungen/Ger ätebesc hrei bung Gr oss anzeigen alle Serien/M enütasten Gr oss anz eigen @ 0\mod_1315482591663_6.doc x @ 1228 @ 2 @ 1
Menütasten
Die Menütasten dienen zur Steuerung des Menüs (siehe Kapitel 6).
Pos : 24 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Status anzeigen WTH @ 0\mod_1316088770443_6.doc x @ 2386 @ 2 @ 1

Statusanzeigen

Die Statusanzeigen (LED) des Steuerrechners haben folgende Bedeutung:
DATA Datenempfang
ERR Kommunikationsfehler
OUT Keine Bedeutung
Pos : 25 /Si ebert/Bedi enungsanlei tungen/Ger ätebesc hrei bung Gr oss anzeigen alle Serien/Betri ebsspannung Grossanz eigen @ 0 \mod_1315494019425_6.doc x @ 1863 @ 2 @ 1

Betriebsspannung

Die Schraubklemmen für die Betriebsspannung befinden sich am Netzgerät im Gehäuseunterteil. Sie
haben folgende Bezeichnungen:
Geräte für Betriebsspannung 115 V AC oder 230 V AC
Geräte für Betriebsspannung 24 V DC
Pos : 26 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Wic htig er Hinweis WTH, WTS @ 0\mod_1316089910861_6.doc x @ 2401 @ 2 @ 1

Wichtiger Hinweis

Die Anzeigen sind reine Ausgabegeräte. Sie stellen Informationen dar, die sie vom Wägerechner über
ihre serielle Schnittstelle empfangen, bestimmen aber nicht den Inhalt der Informationen. Für den
Inhalt der Informationen ist der Wägerechner verantwortlich. Bei Störungen, fehlerhafter Anzeige usw.
ist die Parametrierung des Wägerechners zu überprüfen und dessen Bedienungsanleitung zu
beachten.
Für Schäden, die auf unsachgemässe Ansteuerung der Geräte oder eingetretene Veränderungen der
Wägerechnereigenschaften (Protokolle, Adressen usw.) zurückzuführen sind, wird keine Haftung
übernommen.
Diese Bedienungsanleitung ersetzt nicht die Bedienungsanleitung des Wägerechners.
