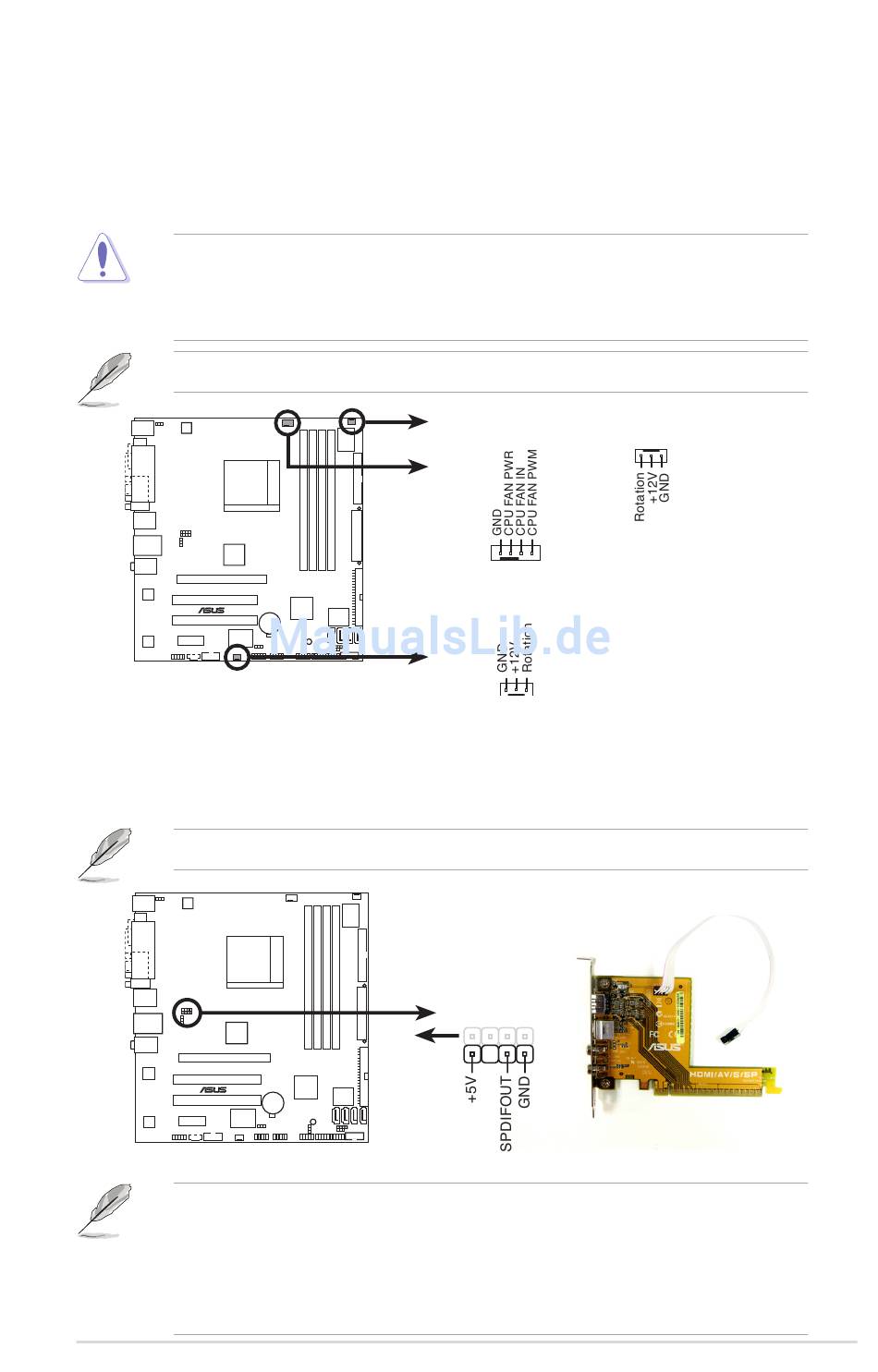

Asus M2A-VM HDMI Handbuch Seite 41

5. CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. PWR_FAN, 3-pol. CHA_FAN1)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~740mA (max. 8,88W)
oder insgesamt 1A~2,22A (max. 26,64W) mit +12V. Verbinden Sie die
Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze
Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
Nur CPU Fan unterstützen Q-Fan.
M2A-VM HDMI
®
M2A-VM HDMI Fan connectors
6. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen
Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem
Anschluss und das andere Ende mit dem S/PDIF-Modul.
Das S/PDIF-Modul muss separat erworben werden.
M2A-VM HDMI
®
M2A-VM HDMI Digital audio connector
• Der Anschluss des HDMI-Modulkabels kombiniert den YUV-Anschluss und
den SPIDF_OUT-Anschluss zum 7-pol. YUV/SPIDF_OUT-Anschluss.
Vergewissern Sie sich, dass Realtek High Definition Audio (der Name kann je
•
nach Betriebssystem variieren) als Gerät für die Audiowiedergabe festgelegt
ist. Gehen Sie zu Start > Systemsteuerung > Sounds und Audiogeräte >
Audio > Soundwiedergabe, um die Einstellungen festzulegen.
ASUS M2A-VM HDMI
CPU_FAN
PWR_FAN
SPDIF_OUT
YUV
CHA_FAN
1-29
