DIFFUSORI
Non mancare di seguire le seguenti norme:
• Non collegare i terminali "·" dei diffusori ad un punto comune.
• Non è possibile usare l'unità se il fi lo di terra è in comune con il cavo dei diffusori destro/sinistro
o anteriore/posteriore. Ciascun diffusore deve essere infatti collegato con un cavo indipendente.
Se necessario, rifare i collegamenti.
• Usare diffusori di impedenza compresa fra 2 Ω a 8 Ω (4 Ω a 8 Ω: se usato in modalità Bridge).
• Con questa unità si devono impiegare diffusori di suffi ciente capacità.

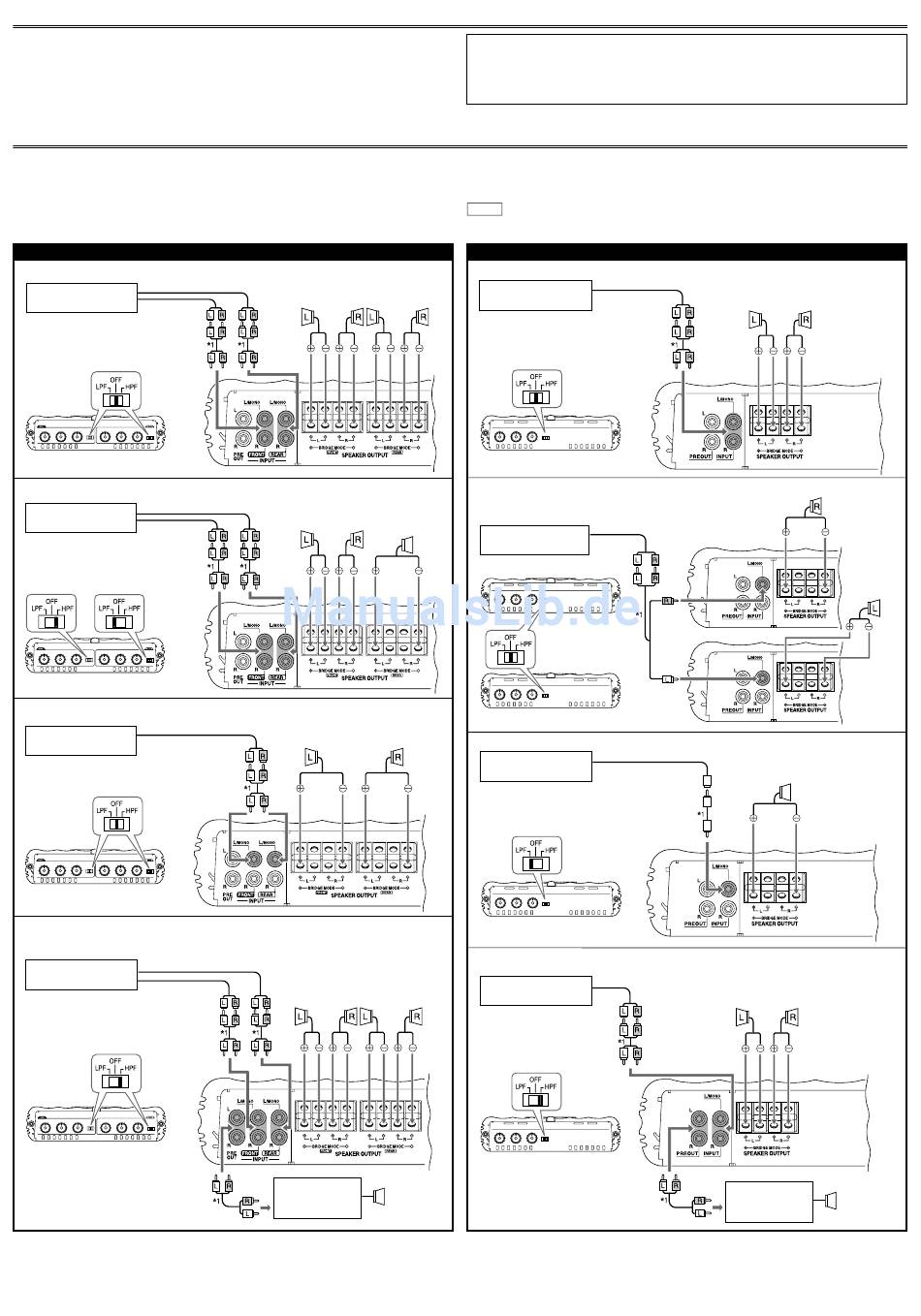

COLLEGAMENTO DEI DIFFUSORI
I collegamenti variano in funzione del numero di diffusori installati nella vettura. Dalle illustrazioni
che seguono si può selezionare il tipo di collegamento più appropriato.
Prima dei collegamenti:
• Collegare bene tutte le parti. Se un collegamento è mal collegato, la resistenza che ne risulta
genera calore che può a sua volta causare incidenti. Fermare e coprire i cavi con nastro
isolante e farli scorrere sotto i tappetini dell'abitacolo.
KS-AR8004D
Sistema a 4 diffusori
Uscita di linea (posteriore)
Ricevitore per
auto JVC, ecc.
Uscita di linea
(anteriore)
Filtro di
CROSSOVER
Pannello di controllo
Sistema a 2 diffusori più subwoofer—Bridge Mode (modalità Bridge)*
Uscita di linea (posteriore) o Uscita subwoofer
Ricevitore per
auto JVC, ecc.
Uscita di linea
(anteriore)
Filtro di CROSSOVER
Pannello di controllo
Sistema a 2 diffusori—Bridge Mode (modalità Bridge)*
Uscita di linea
Ricevitore per
auto JVC, ecc.
Filtro di
CROSSOVER
Pannello di controllo
Sistema a 4 diffusori con subwoofer (PRE OUT)
I segnali miscelati in riduzione (downmixed) sono posti in uscita alle prese PRE OUT.
Uscita di linea (posteriore)
Ricevitore per
auto JVC, ecc.
Uscita di linea
(anteriore)
Filtro di
CROSSOVER
Pannello di controllo
*
1
Cavetti RCA (non in dotazione a questa unità)
*
2
Bridge Mode (modalità Bridge): Assicurarsi di collegare l'uscita di linea dal ricevitore al jack sinistro (L/MONO) dell'unità.
Diffusori anteriori
Diffusori posteriori
(sinistra e destra)
(sinistra e destra)
2
Diffusori anteriori
(sinistra e destra)
Subwoofer
2
Diffusori anteriori
(sinistra e destra)
Diffusori anteriori
Diffusori posteriori
(sinistra e destra)
(sinistra e destra)
Amplifi catori di
Sistema
potenza JVC:
subwoofer
KS-AR8001D
Per il modello KS-AR8004D:
Quando all'unità si collegano quattro diffusori, i segnali così miscelati in riduzione (frontali e
posteriori) sono posti in uscita alle prese PRE OUT.
Per il modello KS-AR8002D:
I segnali in ingresso sono emessi attraverso le prese PRE OUT.
Usando i cavetti RCA (non in dotazione) collegare l'uscita di linea del ricevitore alle prese
INPUT dell'unità.
• Il fi ltro di CROSSOVER deve essere regolato nei modi di seguito illustrati. (Vedere anche
"CONTROLLI" a pagina 3.)
Note
Il fi ltro di CROSSOVER non deve essere regolato mentre l'unità è accesa.
KS-AR8002D
Sistema a 2 diffusori
Uscita di linea
Ricevitore per
auto JVC, ecc.
Filtro di
CROSSOVER
Pannello di controllo
Sistema a due diffusori (due amplifi catori)—Bridge Mode (modalità Bridge)*
Uscita di linea
Ricevitore per
auto JVC, ecc.
Pannello di controllo
Filtro di
CROSSOVER
Pannello di controllo
Sistema subwoofer (ricevitore da 5.1 canali)—Modo Bridge*
Ricevitore per
auto JVC, ecc.
Uscita subwoofer
Filtro di
CROSSOVER
Pannello di controllo
Sistema a 2 diffusori con subwoofer (PRE OUT)
Uscita di linea
Ricevitore per
auto JVC, ecc.
Filtro di
CROSSOVER
Pannello di controllo
2
Diffusori di sinistra
Diffusori di destra
Diffusori di destra
2
Subwoofer
Diffusori di sinistra
Diffusori di destra
Amplifi catori di
potenza JVC:
KS-AR8001D
2
Diffusori di
sinistra
Sistema
subwoofer
