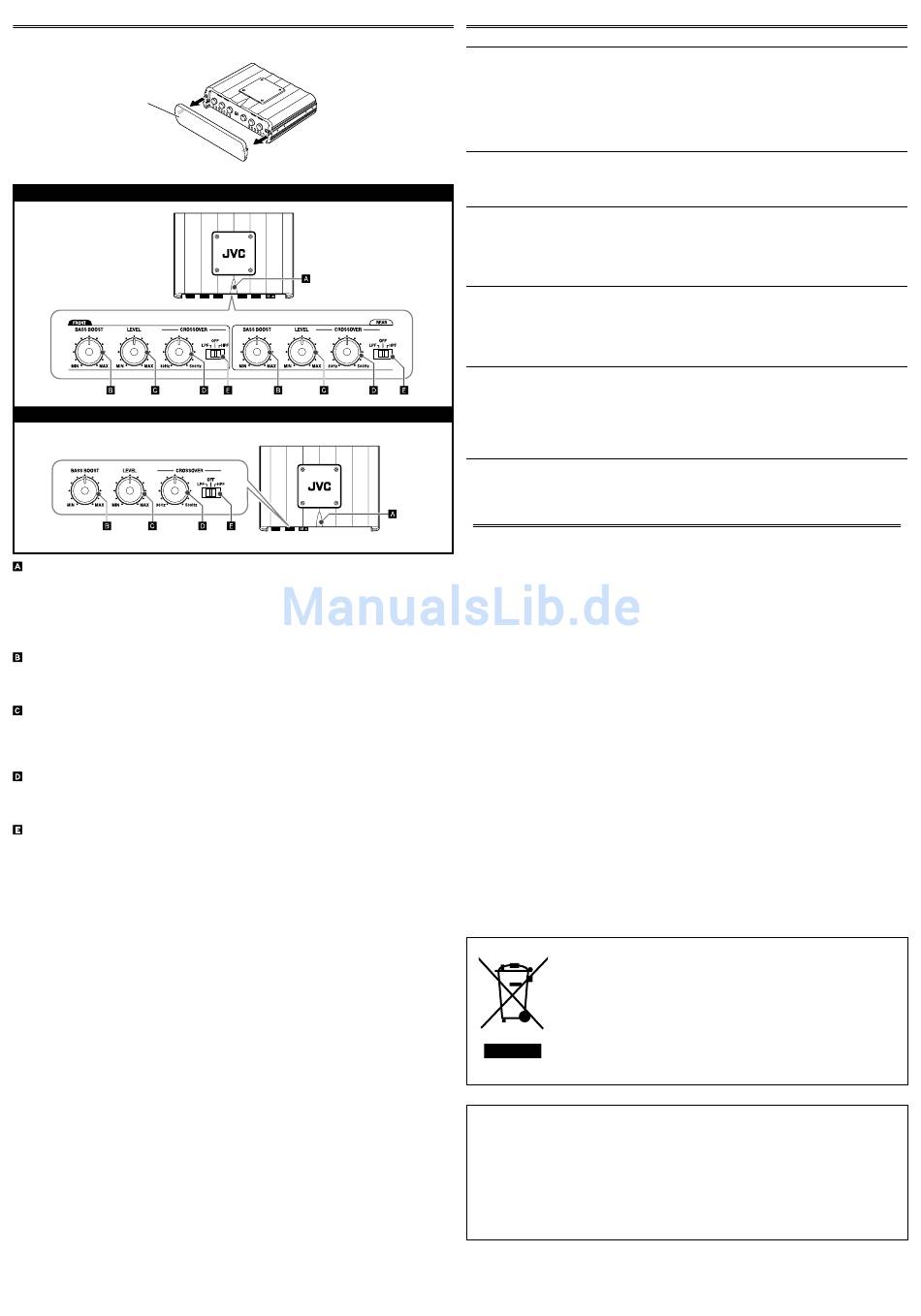

CONTROLLI
Per intervenire sui controlli di seguito riportati è innanzi tutto necessario rimuovere il coperchio
del pannello di controllo. Dopo le regolazioni lo si deve riapplicare.
Copertura del pannello di controllo
L'illustrazione che precede mostra il modello KS-AR8004D.
KS-AR8004D
KS-AR8002D
Indicatore di stato
Quando l'unità è accesa l'indicatore si accende normalmente di luce blu.
• Quando l'indicatore non si accende
• Quando si accende di luce rossa
• Quando si accende di luce viola a rapida intermittenza
– Signifi ca che vi può essere un problema. Si prega pertanto di leggere la sezione
"DIAGNOSTICA" qui a destra.
Telecomando BASS BOOST
Ruotando questo regolatore si potenzia nella gamma da 0 dB a +18 dB la frequenza da
45 Hz. Regolare il livello mentre si ascolta la riproduzione. Al momento della spedizione dalla
fabbrica questo controllo è preimpostato su MIN.
Controller del livello di ingresso (LEVEL)
Il livello di ingresso può venire regolato con questo comando se quest'unità viene
collegata ad altri componenti esterni di riproduzione. Regolare il livello mentre si ascolta la
riproduzione. Al momento della spedizione dalla fabbrica questo controllo è preimpostato su
MIN.
Controllore di frequenza CROSSOVER
Ruotando questo regolatore si regola la frequenza di taglio, o di cutoff, nella gamma da
30 Hz a 500 Hz. Regolare il livello mentre si ascolta la riproduzione. Il valore preimpostato
alla consegna è 30 Hz.
Filtro di CROSSOVER
OFF: Fare normalmente uso di questa posizione. Al momento della spedizione dalla fabbrica
il selettore si trova in questa posizione.
LPF: Usare questa posizione per attivare il fi ltro passa basso (LPF) (il fi ltro passa-basso
lascia passare le frequenze inferiori a quella di taglio, o di cutoff).
HPF: Usare questa posizione per attivare il fi ltro passa alto (HPF) (Il fi ltro passa-alto lascia
passare le frequenze superiori a quella di taglio, o di cutoff).
DIAGNOSTICA
Per maggiori dettagli in proposito, consultare il proprio negoziante.
L'indicatore di stato non si accende.
• Se necessario provvedere alla sostituzione del fusibile.
• Verifi care i collegamenti di alimentazione (vedere al riguardo la sezione "ALIMENTAZIONE" a
pagina 1).
• Collegare saldamente il cavo di terra a una parte metallica del veicolo.
• Accendere gli apparecchi collegati all'unità.
• Se il proprio sistema possiede molto amplifi catori, usare un relè.
• Controllare il voltaggio di batteria (da 11 V a 16 V).
L'indicatore di stato si accende di luce rossa e/o l'unità si è surriscaldata.
• Impiegare diffusori di appropriata impedenza.
• Ricollegare i cavi dei diffusori qualora si verifi chi che danno luogo a cortocircuito.
• Lasciare spenta l'unità per qualche tempo in modo che si raffreddi.
L'indicatore di stato si accende di luce viola a rapida intermittenza. (Taglio*)
• Agendo sul controllore LEVEL ridurre il livello d'ingresso sino a quando l'indicatore si accende
di luce viola a bassa intermittenza.
* Signifi ca che i circuiti dell'amplifi catore si trovano in condizione di sovraccarico e che il suono
potrebbe presentare distorsione a causa dell'eccessivo livello del segnale in ingresso dal
ricevitore del veicolo.
La riproduzione non avviene.
• Verifi care i collegamenti di alimentazione (vedere al riguardo la sezione "ALIMENTAZIONE" a
pagina 1).
• Collegare i cavetti RCA alle prese INPUT.
• Controllare il collegamento dei diffusori e la posizione del selettore del fi ltro di CROSSOVER
(vedere al riguardo la sezione "COLLEGAMENTO DEI DIFFUSORI" a pagina 2).
Si sente rumore proveniente dall'alternatore.
• Mantenere i cavi dei terminali POWER distanti dai cavetti RCA.
• Tenere gli spinotti a spillo RCA lontani da altri cavi dell'impianto elettrico della vettura.
• Collegare saldamente il cavo di terra a una parte metallica del veicolo.
• Accertarsi che il conduttore negativo dei diffusori non sia a contatto con la carrozzeria del veicolo.
• Sostituire gli spinotti o usare spinotti con resistenze di carico.
• Collegare un condensatore di bypass degli interruttori degli accessori (clacson, ventola, ecc.).
Quando si collega all'unità un sintonizzatore AM (MW/LW) si può produrre del rumore.
• Allontanare dal cavo dell'antenna tutti i cavi dell'unità.

CARATTERISTICHE TECNICHE

Potenza massima di uscita 600 W
Potenza d'uscita RMS KS-AR8004D: 120 W RMS x 4 canali a 4 Ω e ≤ 1% THD + N
KS-AR8002D: 150 W RMS x 2 canali a 4 Ω e ≤ 1% THD + N
Impedenza di carico 4 Ω
(Modalità normale: tolleranza da 2 Ω a 8 Ω)
(Bridge Mode (modalità Bridge): tolleranza da 4 Ω a 8 Ω)
Risposta in frequenza Da 5 Hz a 40 kHz* (+0, –3 dB)
* Il fi ltro subsonico limita i segnali di frequenza molto bassa
Sensibilità/Impedenza 2 V /44 kΩ (variabile da 0,3 V a 6 V)
d'ingresso
Distorsione Meno dello 0,01% (a 1 kHz)
Rapporto S/R 80 dBA (riferimento: 1 W a 4 Ω)
Alimentazione richiesta C.c. da 14,4 V (permissibile da 11 V a 16 V)
Messa a terra Messa a terra Negativa
Dimensioni (L x A x P) 250 mm × 62 mm × 182 mm
Peso (approssimativo) KS-AR8004D: 2,8 kg
KS-AR8002D: 2,6 kg
Accessori in dotazione Vite (φ 4 × 20 mm) × 4
Vite esagonale (M4 × 10 mm) × 8
Chiave esagonale
4 mm × 1
3 mm × 1
Distanziatore × 4
Staffa
L × 4
I × 4
Design e caratteristiche tecniche soggetti a modifi che senza preavviso.
