Auspacken Und Montage; Lieferumfang - THORENS TD 160 HD Bedienungsanleitung

Auspacken und Montage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile
vorsichtig aus der Verpackung.

Lieferumfang:

1 x Chassis (mit/ohne Tonarm)
1 x Tonarmgewicht
1 x Thorens Antriebsriemen
1 x Plattenteller
1 x Antistatische Matte (2 Teile)
1 x Spezial Lageröl
1 x Montagehilfe für Antriebsriemen
1 x Steckernetzteil
1 x Cinchkabel
3 x RDC-Gerätefuß
1 x Staubschutzhaube aus Acryl
1 x Wasserwaage (Libelle)
1 x Adapter für 17cm-Schallplatten
Bei Beachtung der nachfolgenden Hinweise wird
die Montage Ihres neuen Plattenspielers nur we-
nige Minuten in Anspruch nehmen.
8
Schrauben Sie die RDC-Füße an der Unterseite des Chas-
sis an und stellen Sie dieses auf eine ebene Unterlage.

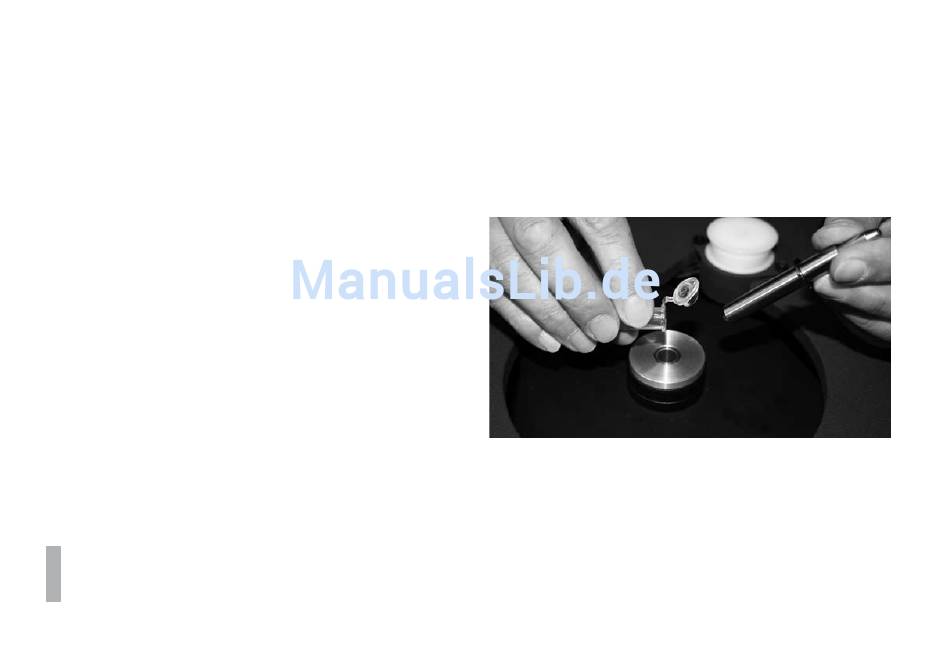

Geben Sie nun fünf bis acht Tropfen des mitgelieferten
Spezialöls in das Lager und setzen Sie die Achse mit dem
dickeren Ende voran in das Lager ein (Abb. 1).
Abbildung 1
