DTTA-2
Bestellnummer 25.7890
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
Signalwandler für Dante-
Audionetzwerke
Diese Anleitung richtet sich an Installateure mit
Kenntnissen in der Netzwerktechnik. Bitte lesen
Sie diese Bedienungsanleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein spä-
teres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Signalwandler dient primär dazu, analoge
Mikrofon- oder Line-Pegel-Signale in ein Dante-
Audionetzwerk einzuspeisen. Dazu stehen zwei
XLR-Eingänge mit einzeln schaltbarer 12-V-Phantom-
speisung zur Verfügung. Zudem steht für Line- Pegel-
Signale eine 3,5-mm-Stereoklinkenbuchse zur Ver-
fügung. Zusätzlich verfügt der DTTA-2 noch über
zwei Dante- Empfangskanäle, deren analoge Signale
über eine 3,5-mm -Stereoklinkenbuchse ausgegeben
werden. Diese lassen sich z. B. als Monitorwege ver-
wenden.
Die Stromversorgung des Signalwandlers kann
über das Netzwerk (per PoE) oder ein zusätzliches
Netzgerät erfolgen.
1.1 Dante
Dante ist ein von der Firma Audinate entwickel-
tes Audionetzwerk, bei dem es möglich ist, bis zu
512 Audiokanäle gleichzeitig zu übertragen. Dante
( Digital Audio Network Through Ethernet) nutzt
einen verbreiteten Ethernet-Standard und basiert
auf dem Internet-Protokoll. Die Übertragung der
Audio signale erfolgt unkomprimiert, synchronisiert
und mit nur minimaler Latenz. Der Vorteil gegen-
über analoger Audiosignalübertragung ist eine
kosten günstige Verbindung der Komponenten über
Standard- Netzwerkkabel und eine geringe Stör-
anfälligkeit auch bei langen Übertragungsstrecken.
Zudem kann die Signal führung zwischen einmal mit-
einander verbundenen Komponenten jederzeit per
Software geändert werden. Als Signalquellen dienen
im Dante-Netzwerk Geräte, die als Sender (Trans-
mitter) eingerichtet sind. Geräte, die als Receiver
eingerichtet sind, empfangen die Signale aus dem
Dante-Netzwerk. Manche Geräte, wie der DTTA-2,
verfügen über Sende- und Empfangskanäle.
Die Zuordnung von Sende- und Empfangs-
kanälen im Dante-Netzwerk erfolgt über das
Dante-Konfigurationsprogramm „Dante Controller"
(
 Kapitel 6).
Die Konfiguration der Ethernet-Schnittstelle er-
folgt ebenfalls über das Programm „Dante Control-
ler" (
 Kap. 6.2). Für die korrekte Einrichtung sind
unbedingt Netzwerktechnik-Kenntnisse erforderlich.
Dante™ ist eine Handelsmarke von Audinate Pty Ltd.
Link
PUSH
PoE
DC
Network
DC
1
2
3
4

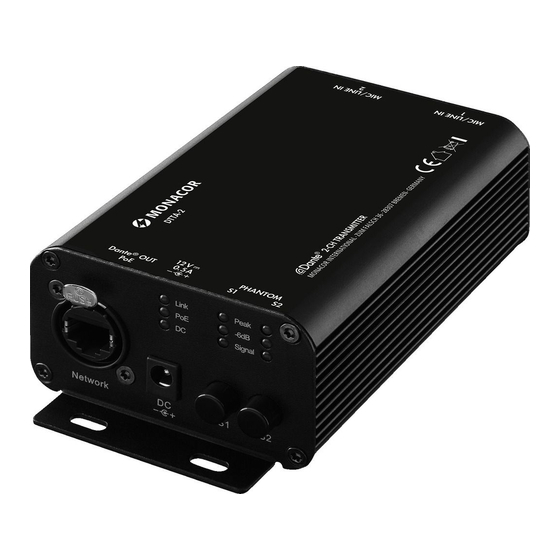

Abb. 1 Bedienelemente und Anschlüsse
ELECTRONICS FOR SPECIALISTS
2 Wichtige Hinweise
Das Gerät entspricht allen relevanten Richtlinien der
EU und ist deshalb mit
Verwenden Sie das Gerät nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwasser
sowie vor hoher Luftfeuchtigkeit. Der zulässige Ein-
satztemperaturbereich beträgt 0 – 40 °C.
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
Wird das Gerät zweckentfremdet, falsch an-
geschlossen, nicht richtig bedient oder nicht fach-
gerecht repariert, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb ge-
nommen werden, übergeben Sie es zur um-
weltgerechten Entsorgung einem ört lichen
Recyclingbetrieb.
3 Montage und Anschluss
Bei Bedarf den Signalwandler über seine Montage-
winkel (3) an geeigneter Stelle festschrauben.
1) An die XLR-Buchsen MIC / LINE IN (7) die analogen
Signalquellen anschließen. Es können Mikrofone
oder Tonquellen mit Line-Pegel angeschlossen
werden. Die Buchsen sind für symmetrische Sig-
nale beschaltet.
Benötigt ein Mikrofon oder eine Tonquelle
Phantom speisung (z. B. Elektret-Mikrofone), den
entsprechenden Schalter S1/ S2 (5) hineindrücken.
Vorsicht:
1. Zur Vermeidung lauter Schaltgeräusche den
Schalter nur betätigen, wenn keine Verbindung
zum Audionetzwerk besteht.
2. Bei eingeschalteter Phantomspeisung darf kein
Mikrofon mit asymmetrischem Signalausgang
angeschlossen sein, weil dieses beschädigt
werden kann.
2) Alternativ zu den Eingängen MIC / LINE IN (7) kön-
nen Tonquellen mit asymmetrischen Line-Pegel-
Signalen an die 3,5-mm-Stereoklinkenbuchse AUX
IN (9) angeschlossen werden. Die Verstärkung für
diesen Eingang ist jedoch nicht einstellbar.
Hinweis: Bei Verwendung der XLR- und Klinkenbuchse
werden die Eingangssignale eines Kanals gemischt.
T R S
Abb. 2 Kontaktbelegung der Buchse AUX IN
PHANTOM
MIC/LINE IN
S1
S2
Peak
−6 dB
PUSH
Signal
2
S1
S2
5
6
3
ELECTRONICS FOR SPECIALISTS
gekennzeichnet.
S
Masse
T
Kanal 2
R
Kanal 1
MIC/LINE IN
1
2
PUSH
1
2
1
3
3
AUX IN
AUX OUT
7
8
9
7
8
ELECTRONICS FOR SPECIALISTS
ELECTRONICS
3) Bei Bedarf den Ausgang AUX OUT (10) mit dem
Line-Pegel-Eingang z. B. eines Mischpults oder
Verstärkers verbinden.
T R S
Abb. 3 Kontaktbelegung der Buchse AUX OUT
4) Für den Anschluss an ein Dante-Netzwerk die
RJ45-Buchse (1) mit einem Ethernet-Switch ver-
binden, der mindestens Fast-Ethernet (100-Mbit /s-
Ethernet) unterstützt. Der Anschluss dient auch
zur Stromversorgung des Signalwandlers über das
Netzwerk (z. B. über einen Netzwerk-Switch mit
PoE-Speisung).
5) Erfolgt die Stromversorgung nicht über das
Netzwerk, ein Netzgerät mit einer stabilisier-
ten Gleichspannung von 12 V und einer Dauer-
belastbarkeit von 500 mA (z. B. PSS-1205DC) über
einen Hohlstecker mit den Maßen 5,5 / 2,1 mm
(Außen-/ Innendurchmesser) an die Buchse DC
(2) anschließen. Dabei die Polarität beachten:
Innenkontakt = +
4 Bedienung
Der DTTA-2 schaltet sich ein, sobald er mit der Strom-
versorgung (Netzgerät oder PoE) verbunden wird.
Die LEDs (4) zeigen den Verbindungsstatus:
DC: Stromversorgung über die Buchse DC
PoE: Stromversorgung über das Netzwerk
Link: Datenverbindung zum Netzwerk
1) Mit den Reglern
an die Art der Signalquelle so anpassen, dass
in der Pegelanzeige (6) des entsprechenden
Eingangs kanals die Peak-LED nur bei Signal spitzen
leuchtet.
2) Mithilfe des Programms „Dante Controller" die
Einbindung des Wandlers in ein Dante-Netzwerk
vornehmen (
 Kapitel 6).
5 Bedienelemente und Anschlüsse
1 RJ45-Buchse für den Anschluss an ein Netzwerk
2 Anschluss für externe 12-V-Stromversorgung
3 Montagewinkel
4 Status-LEDs
5 Schalter für Phantomspeisung (12 V)
6 Pegelanzeige
7 Eingänge XLR, symmetrisch
8 Regler für die Eingangsverstärkung
9 Stereoeingang, 3,5-mm-Klinke
10
10 Stereoausgang, 3,5-mm-Klinke
S
Masse
T
Kanal 1
R
Kanal 2
(8) die Eingangsverstärkung
