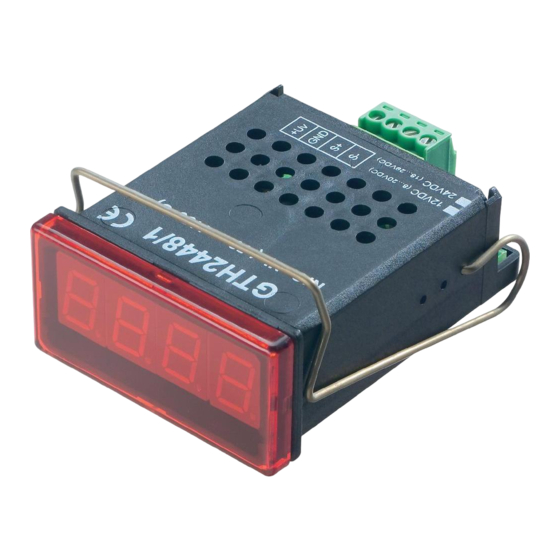

GREISINGER GTH 2448 / 1 Bedienungsanleitung

Bedienungsanleitung für Digital-Einbau-Thermometer
Technische Daten:
Meßbereich:
Auflösung:
Fühleranschluß:
Genauigkeit:
Anzeige:
Abtastrate:
Nenntemperatur:
Arbeitstemperatur:
Relative Luftfeuchtigkeit:
Lagertemperatur:
Spannungsversorgung:
Stromverbrauch:
Gehäuse:
Abmessungen:
Einbautiefe:
Panelbefestigung:
Schalttafelausschnitt:
Anschlußklemmen:
Störfestigkeit (EMV):
Schutzklasse:
Temperatur Anzeige Temperatur
-50 -46
-40 -37
-30 -28
-20 -19
-10 -10
0 0
10 10
20 20
30 29
40 39
50 49
60 59
70 70
80 80
90 90
100 100
110 110
120 120
130 130
140 140
150 150
GTH 2448 / 1
-50 ... +1150 °C
1°C
NiCr-Ni, Fühler ist nicht im Lieferumfang enthalten.
< 1% ±1 Digit (von -20 bis +550°C bzw. 920 bis 1150°C); <1.5% ±1 Digit von 550...920°C.
Theoretische Abweichungswerte: siehe beiligende Korrekturtabelle
10 mm hohe, 3½-stellige rote LED-Anzeige
ca. 3 Messungen/sec.
25°C
0 bis 50°C
5 bis 95 % r.F. (nicht betauend)
-20 bis 85°C
12 V DC (8 - 20 V DC) oder 24 V DC (18 - 29 V DC) bzw.
12 V AC (8 - 20 V AC) oder 24 V AC (18 - 27 V AC)
max. 20 mA
glasfaserverstärktes Noryl, Frontscheibe PC.
24 x 48 mm (H x B)
ca. 65 mm
(inkl. Schraub-/Steckklemmen)
mit VA-Federklammer, mögliche Paneldicken: von 1 bis ca. 10 mm
21.7 x 45 mm (H x B).
+0.5 +0.5
4-polige Schraub-/Steckklemme für Leiterquerschnitte von 0.14 bis 1.5 mm²
Das Gerät ist geprüft nach EN50081-1 und EN50082-1
zusätzlicher Fehler: <1%
frontseitig IP54 (mit optionellen O-Ringen IP65).
K o r r e k t u r t a b e l l e :
Anzeige Temperatur
160 160 370
170 169 380
180 179 390
190 189 400
200 198 410
210 208 420
220 218 430
230 228 440
240 238 450
250 248
460
260 258
470
270 268
480
280 278
490
290 288
500
300 298
510
310 308
520
320 318
530
330 328
540
340 339
550
350 349
560
360 359
570
(Frontrahmenmaß)
Anzeige Temperatur Anzeige
369 580 587
379 590 597
390 600 607
400 610 618
410 620 628
421 630 639
431 640 649
441 650 659
452 660 670
670 680
462
680 690
472
690 700
483
700 711
493
710 721
504
720 731
514
730 741
524
740 751
535
750 762
545
760 772
556
770 782
566
780 792
576
E26.0.0.6B-02
(einstellbar über Lötbrücke)
Temperatur Anzeige Temperatur
790 802
800 812
810 822
820 832
830 842
840 852
850 862
860 871
870 881
880 891
890 901
900 911
910 920
920 930
930 940
940 949
950 959
960 969
970 978
980 988
990 997
Blatt 1 von 2
Anzeige
1000 1007
1010 1016
1020 1026
1030 1035
1040 1045
1050 1054
1060 1063
1070 1073
1080 1082
1090 1091
1100 1100
1110 1110
1120 1119
1130 1128
1140 1137
1150 1146
1160 1155
1170 1164
1180 1173
