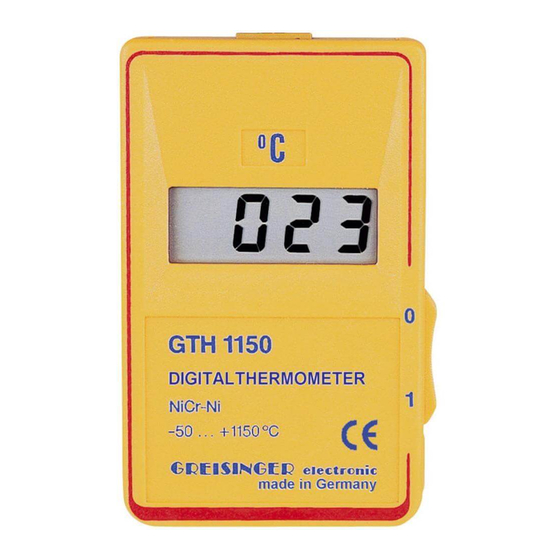

GREISINGER GTH1150 Bedienungsanleitung

Bedienungsanleitung für Digital-Sekunden-Thermometer
GTH 1150 / GTH 1160
Allgemein:
Beim GTH1150 / GTH1160 handelt es sich um ein Digital-Taschenthermometer für sekundenschnelle
Temperaturmessungen. Je nach verwendetem Meßfühler ist eine Messung in Flüssigkeiten, weichplastischen Medien,
Luft/Gasen, an kleinesten Oberflächen/Objekten, etc. möglich.
Technische Daten:
Meßbereich:
Auflösung:
Genauigkeit:
(bei Nenntemperatur)
Fühler:
GTF 300:
GTF 300GS: 2 glasseidenisolierte Thermoelementdrähte je Ø 0,2mm, Länge ca. 1m, mit thermospannungs-
Anzeige:
Nenntemperatur:
Arbeitstemperatur:
Relative Luftfeuchtigkeit:
Lagertemperatur:
Stromversorgung:
Batterielebensdauer:
Batteriewechselanzeige:
Abmessungen:
Gewicht:
EMV:
Betriebshinweise:
1. Beim Aufleuchten von „BAT" ist die Batterie verbraucht und muß umgehend erneuert werden, da es bei zu geringer
Betriebsspannung zu Fehlmessungen kommen kann. Wird zu lange mit dem Batterieersatz gewartet, reicht die abgefal-
lene Batteriespannung nicht mehr aus "BAT" anzusteuern. Deshalb sollte bei offensichtlicher Fehlmessung - auch ohne
Aufleuchten von "BAT" - immer zuerst die Batterie überprüft werden.
2. Das Gerät muß pfleglich behandelt und gemäß den vorstehenden technischen Daten eingesetzt werden (nicht werfen,
aufschlagen, etc.). Die Steckerbuchse und die Fühlerstecker sind vor Verschmutzung zu schützen.
3. Achten Sie darauf, daß das Gerät und der Fühlerstecker stets der gleichen Temperatur ausgesetzt sind.
Halten Sie daher den Fühlerstecker nicht zu lange in der Hand und setzen Sie das Gerät keiner zusätzlichen Wärme-
quelle aus, da dies sonst zu Fehlmessungen führt.
4. Der Meßfühler (GTF 300, GTF 300GS) kann beliebig gekürzt bzw. bei Bruch wieder voll verwendungsfähig gemacht
werden, indem Sie die beiden Drahtenden ca. 10mm abisolieren und gut miteinander verdrillen. Bei offenen Drahtenden
ist keine Messung möglich.
5. Bei Lagerung über 50°C muß die Batterie entnommen werden.
Bei Lagerung über längere Zeit wird empfohlen die Batterie aus dem Gerät zu nehmen.
Bereich 1: -50.0 bis +199.9°C (nur bei GTH1160)
Bereich 2: -50 bis +1150°C
Bereich 1: 0.1°C (nur bei GTH1160)
Bereich 2: 1°C
-20 bis +550°C bzw. 920 bis 1150°C: < 1% ± 1 Digit; 550 bis 920°C:< 1,5% ± 1 Digit.
Genaue Werte der Abweichungen: siehe Korrekturtabelle.
NiCr-Ni, nach ½ DIN 43710, steckbar. Standardausführung (lt. Katalog) wird ohne Fühler geliefert.
Sonderausführungen inkl. einem der nachstehenden Fühler.
2 teflonisolierte spiralgewendelte Thermoelementdrähte je Ø 0,2mm, Länge ca. 1m, mit thermo-
spannungsfreiem Miniatur-Flachstecker. Der Fühler ist für Oberflächen- und Tauchmessungen
geeignet. Ansprechzeit in Flüssigkeiten: 0,3 sec.; Meßbereich: -65 bis +300°C
freiem Miniatur-Flachstecker. Der Fühler ist für Luft- und Oberflächenmessungen (nicht für
Flüssigkeiten) geeignet. Ansprechzeit: ca. 0,3 sec.; Meßbereich: -65 bis +400°C
ca. 13 mm hohe, 3½-stellige LCD-Anzeige
25°C
0 bis 45°C, rasche Umgebungstemperaturwechsel sind zu vermeiden bzw. ist in diesem
Falle eine Temperaturangleichszeit von ca. 15 Minuten zu berücksichtigen.
0 bis 80 % r.F. (nicht betauend)
-10 bis 70°C
9V-Batterie Type IEC 6F22
ca. 700 Stunden (GTH1150) bzw. ca. 300 Stunden (GTH1160)
"BAT" erscheint bei verbrauchter Batterie automatisch links unten in der Anzeige.
ca. 106 x 67 x 30 mm (H x B x T)
ca. 150g (incl. Batterie)
Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Europäischen
Parlaments und des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind. zusätzlicher Fehler: <1%
H04.0.03.6B-09 Blatt 1 von 2
