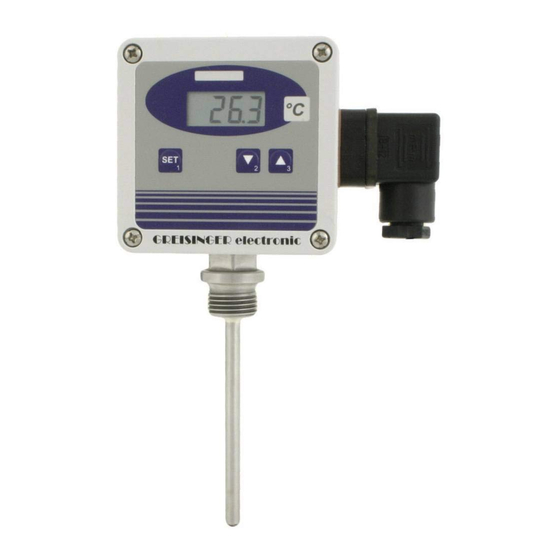

GREISINGER GTMU Bedienungsanleitung

GREISINGER GTMU Bedienungsanleitung

Ohne meßumformer

Werbung

Ausführung 1
Technische Daten :

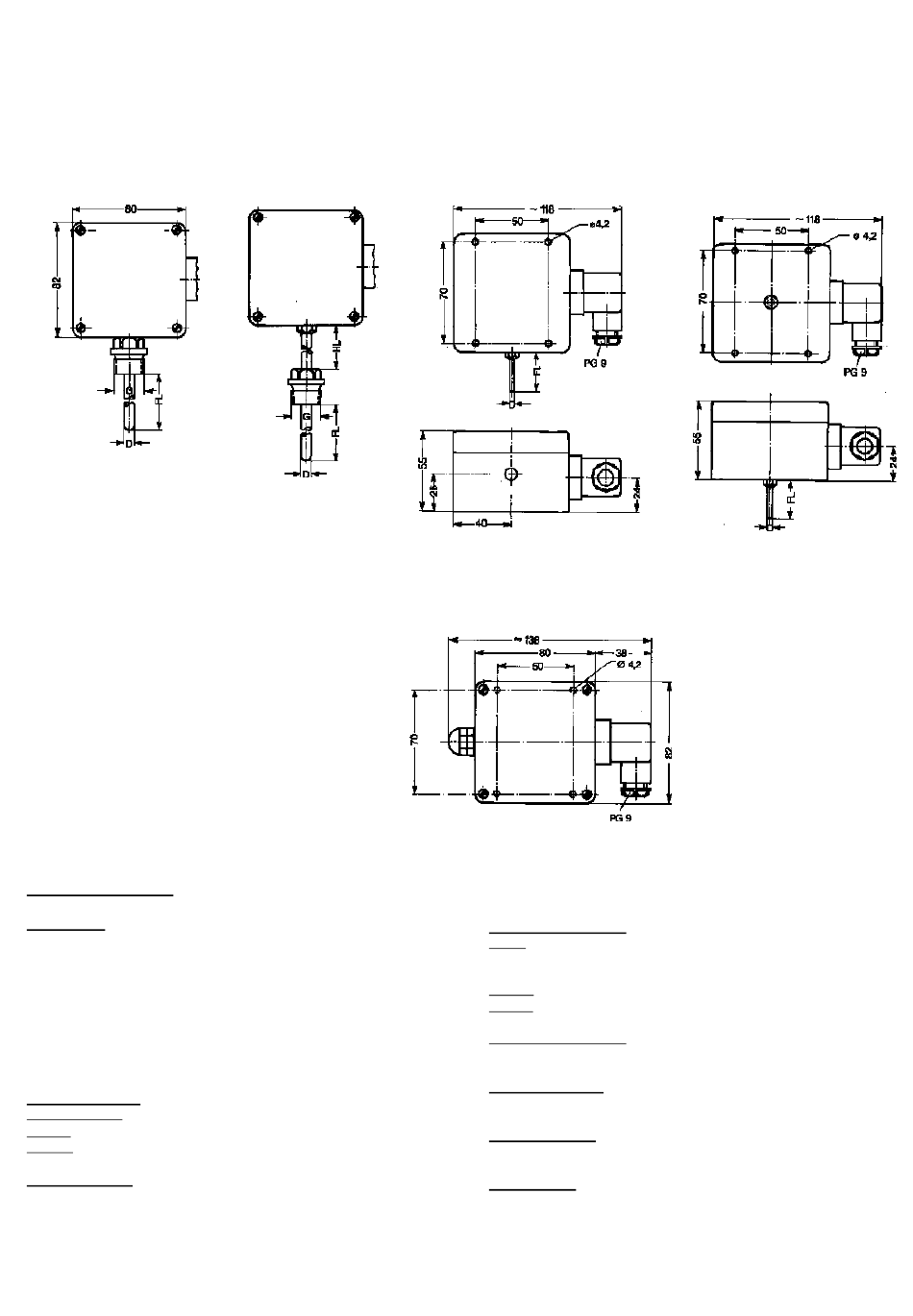

Bauformen:
Ausführung 1: Mit Gewindezapfen "G" zum direkten Einschrauben
Ausführung 2: Für höhere Temperaturen, Gewindezapfen „G" vom
Gehäuse abgesetzt. HL = Halsrohrlänge.
Ausführung 3: Raum- oder Außenfühler für direkte Wandmontage
Ausführung 4: Kanalfühler mit Fühlerrohr-Austritt mittig und senkrecht
nach unten.
Ausführung 5: Fühler und Gehäuse voneinander abgesetzt (z.B.
wegen sehr hoher Umgebungstemperatur oder
konstruktiv notwendig).
Sensoranschluß:
Pt 100 / Pt1000: Zwei-, Drei- oder Vierleiteranschluß möglich.
KTY87: Generell Zweileiter
NiCr-Ni: Generell Zweileiter
Sensorelemente: Widerstandsthermometer Pt100 nach DIN IEC 751,
Thermoelement NiCr-Ni (Typ K) nach DIN IEC 584 oder KTY87
GTMU
ohne Meßumformer
Ausführung 2
Ausführung 3
Ausführung 5
Genauigkeit Sensor:
Pt100: nach DIN Kl. B (±0.3°C bei 0°C) - Standard
Optionen: 1/2 DIN (Kl.A): ±0.15°C bei 0°C, 1/3 DIN: ±0.1°C bei 0°C oder
1/10 DIN: ±0.03°C bei 0°C
NiCr-Ni: 1/2 DIN
KTY87: max. 1°C
Meßbereich Sensor:
siehe Typenschild
Lagertemperatur: -20 ... +85 °C
Einbaulage: beliebig
Sensoranschluß: Winkelstecker nach DIN 43650 (IP65), maximaler
Leitungsquerschnitt: 1.5 mm², Leitungsdurchmesser von 4.5 bis 7 mm
Sensoreinbau: G rundsätzlich sind alle Sensoren potentialfrei eingebaut.
Ausführung 4

Werbung

loading

Inhaltszusammenfassung für GREISINGER GTMU

  • Seite 1 GTMU ohne Meßumformer Ausführung 1 Ausführung 2 Ausführung 3 Ausführung 4 Ausführung 5 Technische Daten : Bauformen: Genauigkeit Sensor: Ausführung 1: Mit Gewindezapfen "G" zum direkten Einschrauben Pt100: nach DIN Kl. B (±0.3°C bei 0°C) - Standard Ausführung 2: Für höhere Temperaturen, Gewindezapfen „G“ vom Optionen: 1/2 DIN (Kl.A): ±0.15°C bei 0°C, 1/3 DIN: ±0.1°C bei 0°C oder...
  • Seite 2 Anschlußschema: Sensor Sensor Sensor Sensor 2-Leiteranschluß 3-Leiteranschluß 4-Leiteranschluß gepolte Sensoren Allgemeine Montagehinweise: Zur Montage des Anschlußkabels (je nach Gerätetyp: 2-, 3- oder 4-Leiter) muß die Schraube am Winkelstecker gelöst und der Kupplungseinsatz, mit Hilfe eines Schraubendrehers, an der bezeichneten Stelle (Pfeil) herausgehoben werden. Nun kann das Anschlußkabel durch die PG-Verschraubung gezogen und auf dem losen Kupplungseinsatz, gemäß...
