SI-1/2
3
4
I-
I-2 (n)
5
1
2
I+
I-1 (p)
8.1 Mechanische Kontakte
Die anschließbaren Schaltkontakte müssen als Öffner nach IEC / EN 60947-5-1
Anhang K ausgelegt sein� Der Anschluss von zwei zwangsgeführten oder zwei
abhängigen Schaltkontakten muss an der Buchse SI-1/2 realisiert werden�
► Ersten Schaltkontakt SI-1(p) an Pin 1 und Pin 2 anschliessen�
► Zweiten Schaltkontakt SI-2(n) an Pin 3 und Pin 4 anschliessen�
Der Anschluss von zwei unabhängigen Schaltkontakten erfolgt an der Buchse
SI-1/2 (Pin 1 und Pin 2) und an der Buchse SI-2 (Pin 1 und Pin 2)� Ein gleichzei-
tiger Anschluss des Schaltkontaktes SI-2(n) an den Buchsen SI-1/2 und SI-2 ist
nicht erlaubt�
8.2 Elektronische Kontakte
Der sichere Eingang SI-1 (PNP) entspricht dem Digitaleingang vom Typ 2 der
EN 61131-2�
Das Gerät unterstützt den Anschluss von sicheren elektronischen Sensoren im
3-Leiter-Betrieb� Die Dauer der Abschalttestimpulse elektronischer Sensoren darf
maximal 1 ms betragen�
Soll an das Modul nur ein einkanaliger Schalter angeschlossen werden, so
i
ist dieser an Eingang SI-1(p) anzuschließen� Der zweite Eingang SI-2(n)
muss gebrückt werden�
► Den Kurzschlussstecker E7005S * für Eingang SI-2 verwenden (*optional zu
bestellen)�
► Den Kurzschlussstecker mit einem Anzugsdrehmoment von 0,6���0,8 Nm
festziehen�
14

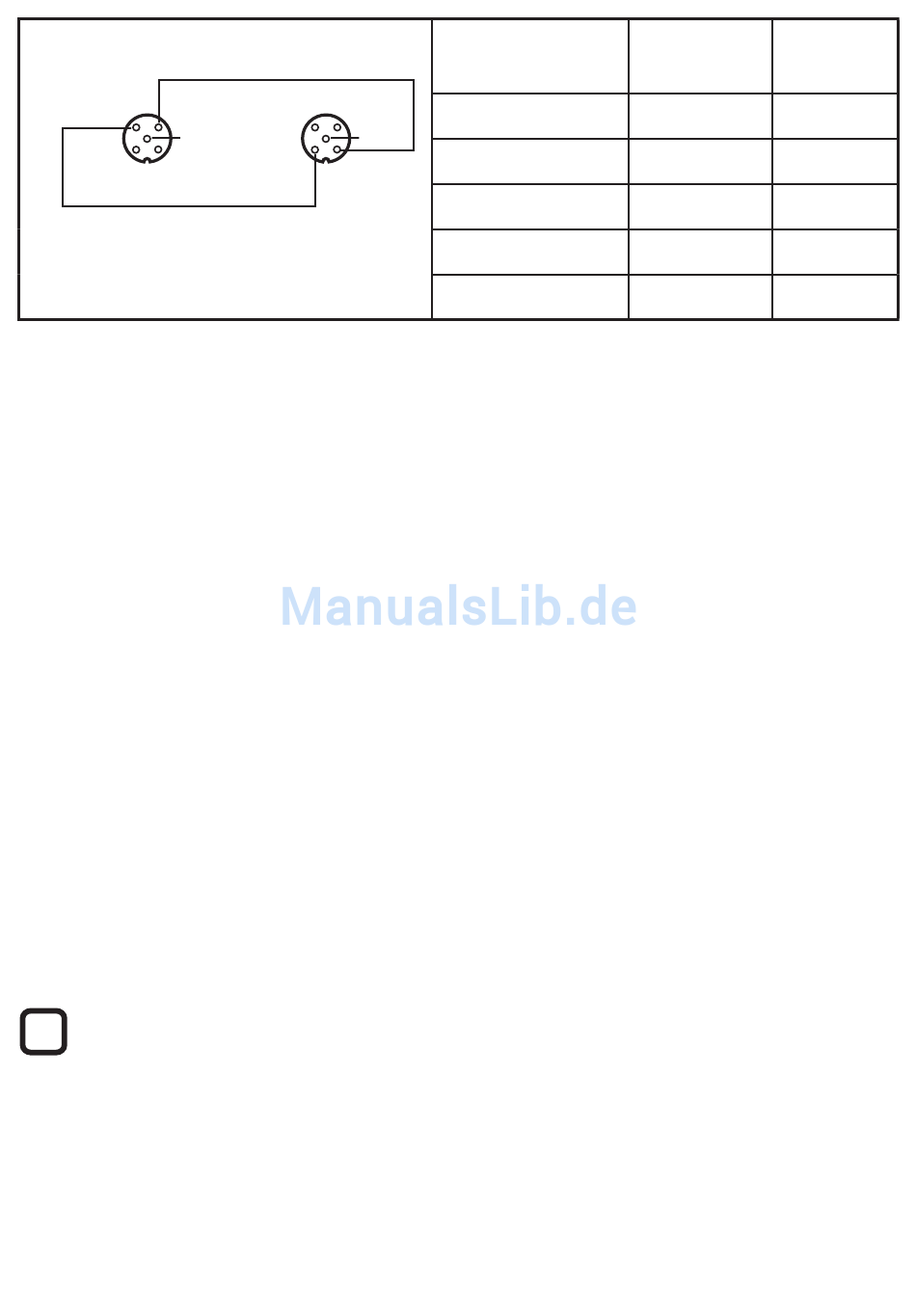

M12-Buchsen
SI-2
3
4
Versorgung I+
I+
5
Eingang I-1(p)
2
1
Versorgung I-
Eingang I-2(n)
nicht belegt
Buchse SI-
Buchse
1/2 / Pin
SI-2 / Pin
1
4
2
-
3
2
4
1
5
3,5
