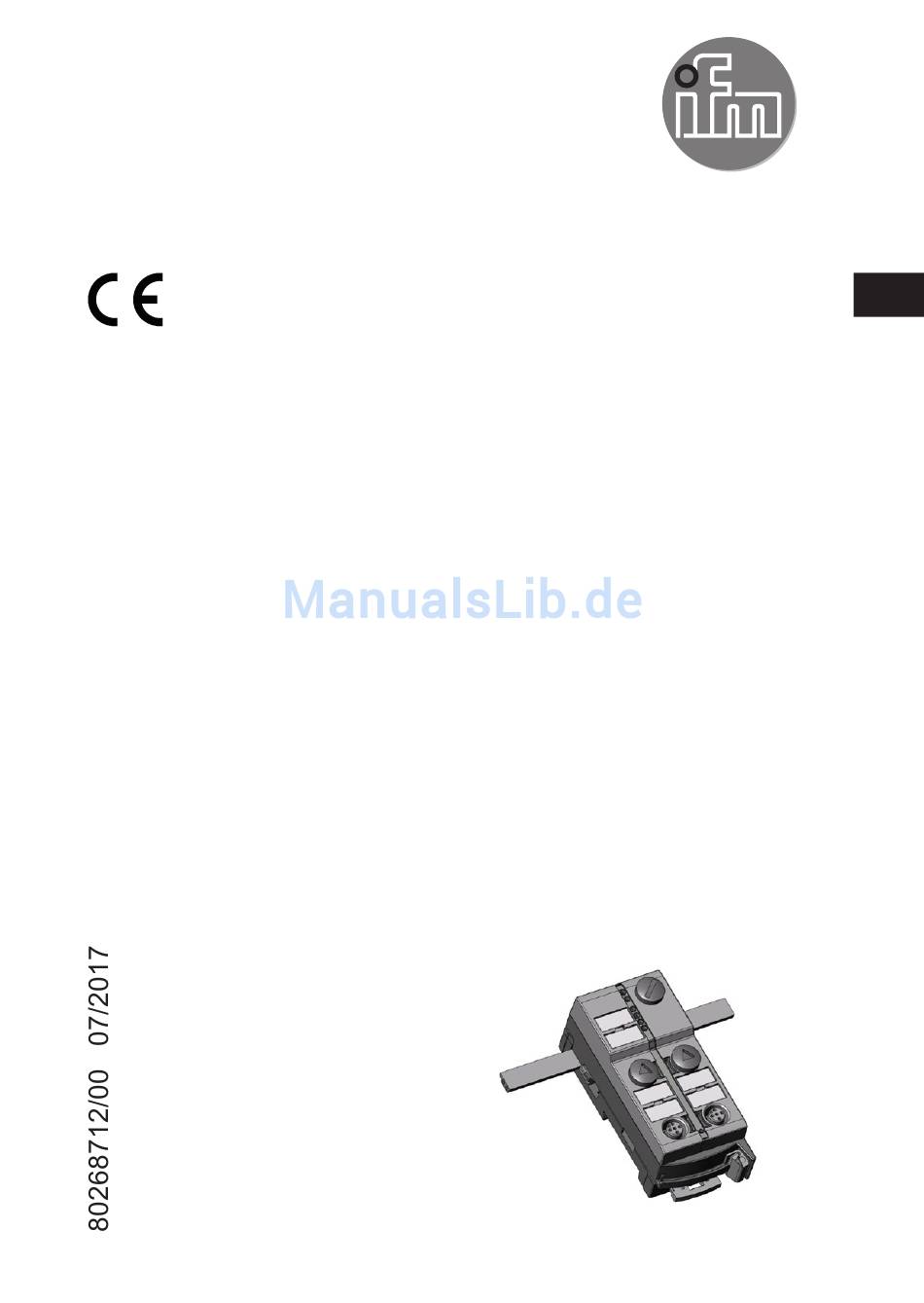

Originalbetriebsanleitung
DE
Sicheres AS-i Modul
AC505S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic AS interface

  • Seite 1 Originalbetriebsanleitung Sicheres AS-i Modul AC505S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������5 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktionsbeschreibung und Anschlusshinweise �������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 7 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������13 8 Elektrischer Anschluss ���������������������������������������������������������������������������������������13 8�1 Mechanische Kontakte ��������������������������������������������������������������������������������14 8�2 Elektronische Kontakte ��������������������������������������������������������������������������������14 9 Adressieren ��������������������������������������������������������������������������������������������������������15...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinen- richtlinie und Sicherheitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Bei Missachtung von Hinweisen oder Normen, insbesondere bei Eingriffen und/ oder Veränderungen am Gerät, ist jede Haftung und Gewährleistung ausge- schlossen� • Das Gerät darf nur von einer sicherheitstechnisch geschulten Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden�...
  • Seite 5: 2�1 Sicherheitstechnische Anforderungen An Die Applikation

    2.1 Sicherheitstechnische Anforderungen an die Applikation Die sicherheitstechnischen Anforderungen der jeweiligen Applikation müssen mit den hier zugrundegelegten Anforderungen übereinstimmen� Folgende Auflagen beachten: ► Bei Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrich- tungen EN 14119 beachten� ► Spezifizierte Einsatzbedingungen einhalten (→ Kapitel 12 Technische Daten). Der Einsatz des Gerätes in der Umgebung von chemischen und biologischen Medien sowie ionisierender Strahlung ist nicht zulässig�...
  • Seite 6: Funktionsbeschreibung Und Anschlusshinweise

    Je nach Auswahl der verwendeten Sicherheitsbauteile kann die Einstufung des gesamten Sicherheitssystems auch in einen niedrigeren Performance Level PL oder Sicherheits-Integritätslevel SIL erfolgen! 5 Funktionsbeschreibung und Anschlusshinweise Beachten Sie hierzu auch alle Informationen in der Beschreibung zur Konfigura- tionssoftware (z� B� E7040S) und der Bedienungsanleitung des Sicherheitsmoni- tors�...
  • Seite 7: Montage

    Wartungsauflage Es wird darauf hingewiesen, dass mindestens eine Testung pro Jahr durch Anforderung der Sicherheitsfunktion erfolgen muss� Es müssen alle angeschlossenen Einzelschalter überprüft werden� 6 Montage ► Das gelbe Flachkabel (z�B� E74000) sorgfältig in das Unterteil einlegen� Um die angegebene Schutzart IP 67 einzuhalten ►...
  • Seite 8: Flachkabelausrichtung Im Auslieferungszustand

    Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät�...
  • Seite 9 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
  • Seite 10 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
  • Seite 11 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)�...
  • Seite 12 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
  • Seite 13: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente SI-1 SI-2 1: Adressierschnittstelle 2: 2 Buchsen M12 3: LEDs 4: Beschriftungsfelder 8 Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� Eingänge und Ausgänge nicht mit externem Potential verbinden� Verwenden Sie Schaltkontakte mit •...
  • Seite 14: 8�1 Mechanische Kontakte

    M12-Buchsen Buchse SI- Buchse SI-1/2 SI-2 1/2 / Pin SI-2 / Pin I-2 (n) Versorgung I+ Eingang I-1(p) I-1 (p) Versorgung I- Eingang I-2(n) nicht belegt 8.1 Mechanische Kontakte Die anschließbaren Schaltkontakte müssen als Öffner nach IEC / EN 60947-5-1 Anhang K ausgelegt sein�...
  • Seite 15: Adressieren

    Nur dies gewährleistet eine maximale Schutzart von IP 67� Keiner der Anschlusspins darf mit einem externen Potential verbunden werden, da sie mit dem AS-i-Kabel galvanisch verbunden sind� Achtung: Die Verdrahtung beeinflußt den erreichbaren Performance Level PL bzw� den Sicherheits-Integritätslevel SIL �...
  • Seite 16: Betrieb

    10 Betrieb Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen� 1: LED grün PWR 2: LED rot FAULT 3: LED rot O1, O2 Alarm-LEDs 4: LEDs gelb Eingänge LED Zustand / Betriebszustand Bezeichnung Farbe FAULT Peripheriefehler,...
  • Seite 17: 10�1 Datenbits

    LED Zustand / Betriebszustand Bezeichnung Farbe Alarm Alarm-Ausgang O1, O2 Logischer Zustand der Alarm-LED-Ausgänge O1 und Eingang Sicherheitskontakt geöffnet gelb Sicherheitskontakt geschlossen LED-Anzeigen sind keine sicheren Informationen� Überlast und Kurzschluss der Eingangsversorgung wird dem AS-i Master (Version 2�1) über das Flag „Periphery Fault“ im Statusregister signalisiert� 10.1 Datenbits Datenbit Eingang...
  • Seite 18: 10�2 Parameter

    Die Code-Worte 0000, XX00 und 00XX veranlassen den AS-i Sicherheitsmonitor die Anlage in den sicheren Zustand zu bringen� Die weitere Wirkung der entsprechenden Datenbits auf die Übertragungsfolge entnehmen Sie dem Handbuch zur Konfigurationssoftware (siehe Kapitel „Über- wachungsbausteine“)� 10.2 Parameter Dieses Modul ermöglicht das Auslesen der aktuellen Modul-Parameter und informiert, welcher der 2 anschließbaren Schaltkontakte bei Anforderung der Sicherheitsfunktion geöffnet wurde�...
  • Seite 19: Maßzeichnung

    11 Maßzeichnung 12 Technische Daten AC505S 2 sichere Eingänge / 2 nicht sichere LED-Ausgänge Betriebsspannung 26,5 ��� 31,6 V DC Stromaufnahme ≤ 280 mA Eingänge Beschaltung DC PNP, DC NPN Spannungsversorgung aus AS-i Kurzschlusserkennung Eingangsstrom typ� 12 mA Querschlusserkennung Sensorversorgung Spannungsversorgung aus AS-i Spannungsbereich...
  • Seite 20: 12�1 Sicherheitskennwerte

    Schutzart IP 67 AS-Interface / Version 2�11 und 3�0 / erweiterter Adressmodus möglich nein AS-i Profil S-7�B�0 E /A Konfiguration / ID-Code 7 [Hex] / B�0 [Hex] AS-i Zertifikat in Vorbereitung Maximale Anzahl Safety-Module pro Master Umgebungstemperatur -25 ��� +55 °C EN 62026-2 Gehäusewerkstoffe Maße Gehäuse...
  • Seite 21: Wartung, Instandsetzung Und Entsorgung

    14 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig� Das Gerät darf nur vom Hersteller repariert werden� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 15 Begriffe und Abkürzungen Performance Level Fähigkeit von sicherheitsbezo- genen Teilen, eine Sicherheits-...
