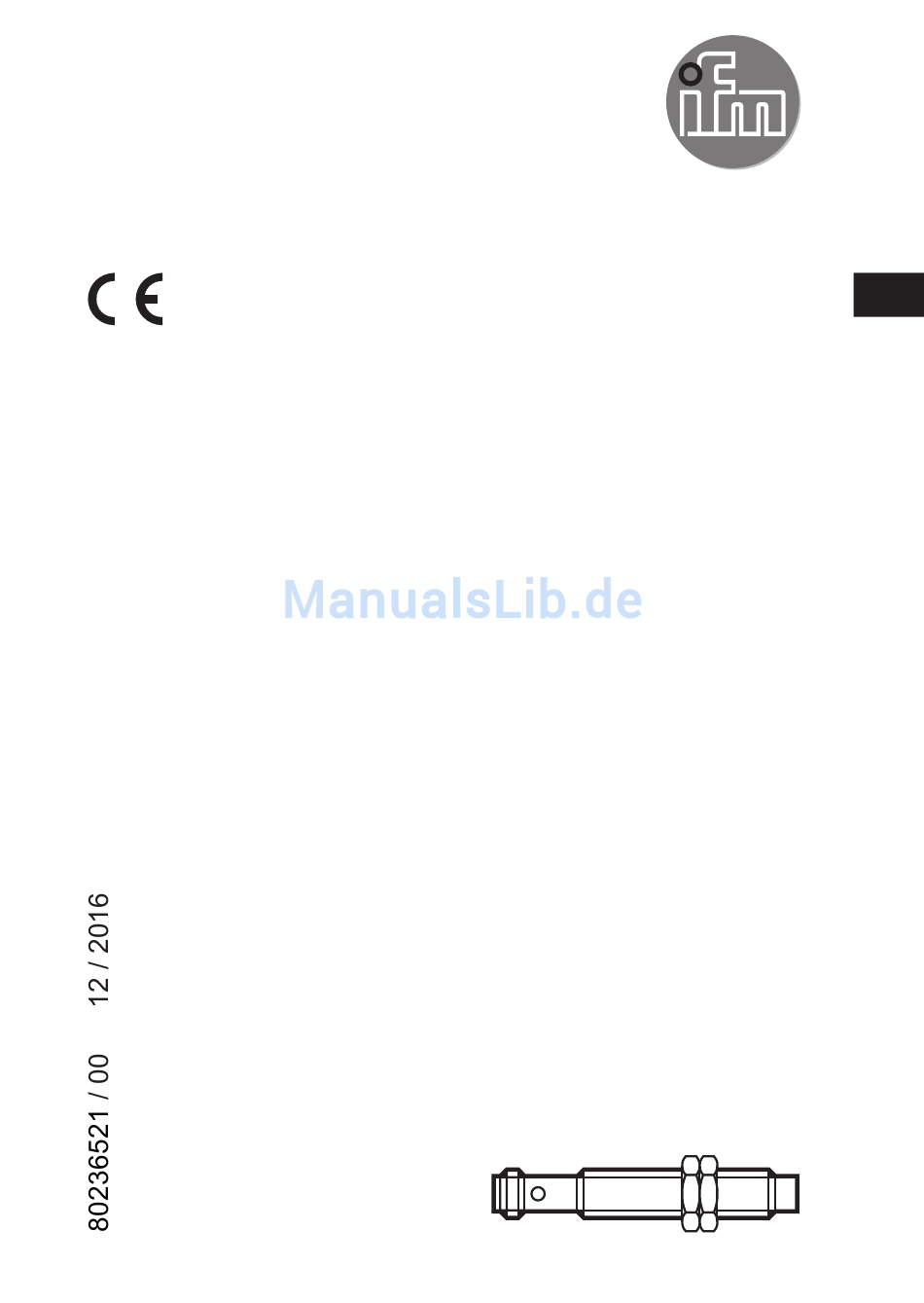

Originalbetriebsanleitung
DE
Induktiver Sicherheitssensor
GF711S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic GF711S

  • Seite 1 Originalbetriebsanleitung Induktiver Sicherheitssensor GF711S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Freigabezone �������������������������������������������������������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 6�1 Maßnahmen gegen einfaches Umgehen ������������������������������������������������������7 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 8 Betrieb �����������������������������������������������������������������������������������������������������������������8 8�1 Schaltzustand der Ausgänge �������������������������������������������������������������������������8...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinen- richtlinie und Sicherheitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen� Infol- gedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich� Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument� Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage�...
  • Seite 5: Lieferumfang

    Gesamtsteuerung den sicheren Zustand erhalten� ► Beschädigte Geräte austauschen� 3 Lieferumfang 1 Sicherheitssensor GF711S mit 2 Befestigungsmuttern M12, 1 Originalbetriebsanleitung GF711S, Sachnummer 80236521� Sollte eines der genannten Bestandteile nicht vorhanden oder beschädigt sein, wenden Sie sich bitte an eine der ifm-Niederlassungen�...
  • Seite 6: Funktion

    Der induktive Sicherheitssensor ist ein Näherungsschalter mit einem definierten Verhalten unter Fehlerbedingungen (PDDB) entsprechend IEC 60947-5-3� Der Sicherheitssensor entspricht dem Performance Level d gemäß EN ISO 13849-1 sowie den Anforderungen SIL 2 nach IEC 61508 und erfüllt SILcl 2 nach IEC 62061� Das Gerät entspricht der Klassifizierung I2A12SP2 nach IEC 60947-5-2 für nicht bündigen Einbau (→...
  • Seite 7: Montage

    Material Freigabezone AIMg3G22 0���1,8 mm CuZn37 0���2,0 mm 0���1,2 mm * Typische Werte bei Bedämpfung mit einer Referenzmessplatte von 12 x 12 x 1 mm und nicht bündigem Einbau nach EN 60947-5-2 bei einer Umgebungstemperatur von 20 °C� Je nach Beschaffenheit des Bedämpfungselementes kann die Nahbereichs- zone fehlen�...
  • Seite 8: Elektrischer Anschluss

    7 Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� ► Versorgungsspannung: L+ an Anschluss 1 und L– an Anschluss 3 des Steckers anschließen� Die Nennspannung beträgt 24 V DC� Diese Spannung darf entsprechend EN 61131-2 zwischen 19,2 V und 30 V inkl� 5 % Restwelligkeit schwanken� Die Versorgungsspannung darf bei einem einzelnen Fehler den maximalen Wert von 40 V DC nicht überschreiten�...
  • Seite 9: 8�1�3 Ausgangskenndaten

    8.1.3 Ausgangskenndaten Die Ausgangskenndaten sind angelehnt an die Kenndaten des Eingangs nach EN 61131-2 Typ 1 oder 2: Logisch "1" ≥ 15 V 2���15 mA ≥ 11 V 15���30 mA Logisch "0" ≤ 5 V Reststrom 0,2 mA Die Schnittstelle entspricht Interface Typ C Klasse 1 entsprechend dem ZVEI Positionspapier "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Bereich der Funktionalen Sicherheit"�...
  • Seite 10: 8�2 Reaktionszeiten

    8.2 Reaktionszeiten Reaktionszeit auf Sicherheitsanforderung ≤ 1 ms (Entfernen aus der Freigabezone) Reaktionszeit bei Annäherung in die Freigabezone ≤ 1 ms (Freigabezeit) Risikozeit / Fehlerreaktionszeit bei sicherheitsrelevanten Fehlern ≤ 20 ms Gleichzeitigkeit der Ein- und Ausschaltung der Ausgänge bei Sicherheits- ≤...
  • Seite 11: 8�3 Led-Anzeige

    8.3 LED-Anzeige Betriebszustand Ausgänge (OSSD) (OSSD) Signal Keine Spannungsversorgung Beide Ausgänge Power ausgeschaltet Signal Unterspannung Power Überspannung Beide Ausgänge ausgeschaltet Signal Sensorfehler Ein Ausgang oder Power (→ 10 Fehlerbehebung) beide Ausgänge ausgeschaltet Bedämpfungselement innerhalb Beide Ausgänge der Freigabezone freigegeben Signal Power Bedämpfungselement innerhalb Ausgang A2 ist...
  • Seite 12: Technische Daten

    9 Technische Daten GF711S GIFA4004-2PS/SIL2/V4A/US Induktive Sensoren Produktmerkmale Induktiver Sicherheitssensor Metallgewinde M12 x 1 M12-Steckverbindung Freigabezone 0,5...4 mm; [nb] nicht bündig einbaubar Entspricht den Anforderungen: EN ISO 13849-1: 2015 Kategorie 2 PL d (einsetzbar in Anwendungen bis Kategorie 3) IEC 61508: SIL 2...
  • Seite 13 Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2 (FE360 = ST37K) 12x12x1 mm. Verpackungseinheit [Stück] ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE — GF711S-03 — 18.03.2016 Seite 2 von 2...
  • Seite 14: Fehlerbehebung

    10 Fehlerbehebung LED-Anzeige → 8.3 Problem Mögliche Ursache Fehlerbehebung Keine LED-Anzeige Keine Spannungsversorgung Spannung einschalten Power-LED blinkt und • Unterspannung Spannung korrigieren Sensor schaltet nicht • Überspannung (→ 9 Technische Daten) Sensor schaltet nicht, auch Sensor wurde in den • Querschluss beheben nach Entdämpfung und sicheren Zustand gebracht •...
  • Seite 15: Begriffe Und Abkürzungen

    12 Begriffe und Abkürzungen OSSD Output Signal Switch Device Ausgangssignal-Schaltelement PDDB Proximity devices with defined Näherungsschalter mit einem definierten behaviour under fault conditions Verhalten unter Fehlerbedingungen Probability of (dangerous) Failu- Wahrscheinlichkeit eines (gefahrbringenden) (PFH re per Hour Ausfalls pro Stunde Performance Level PL nach EN ISO 13849-1 Safety Integrity Level...
