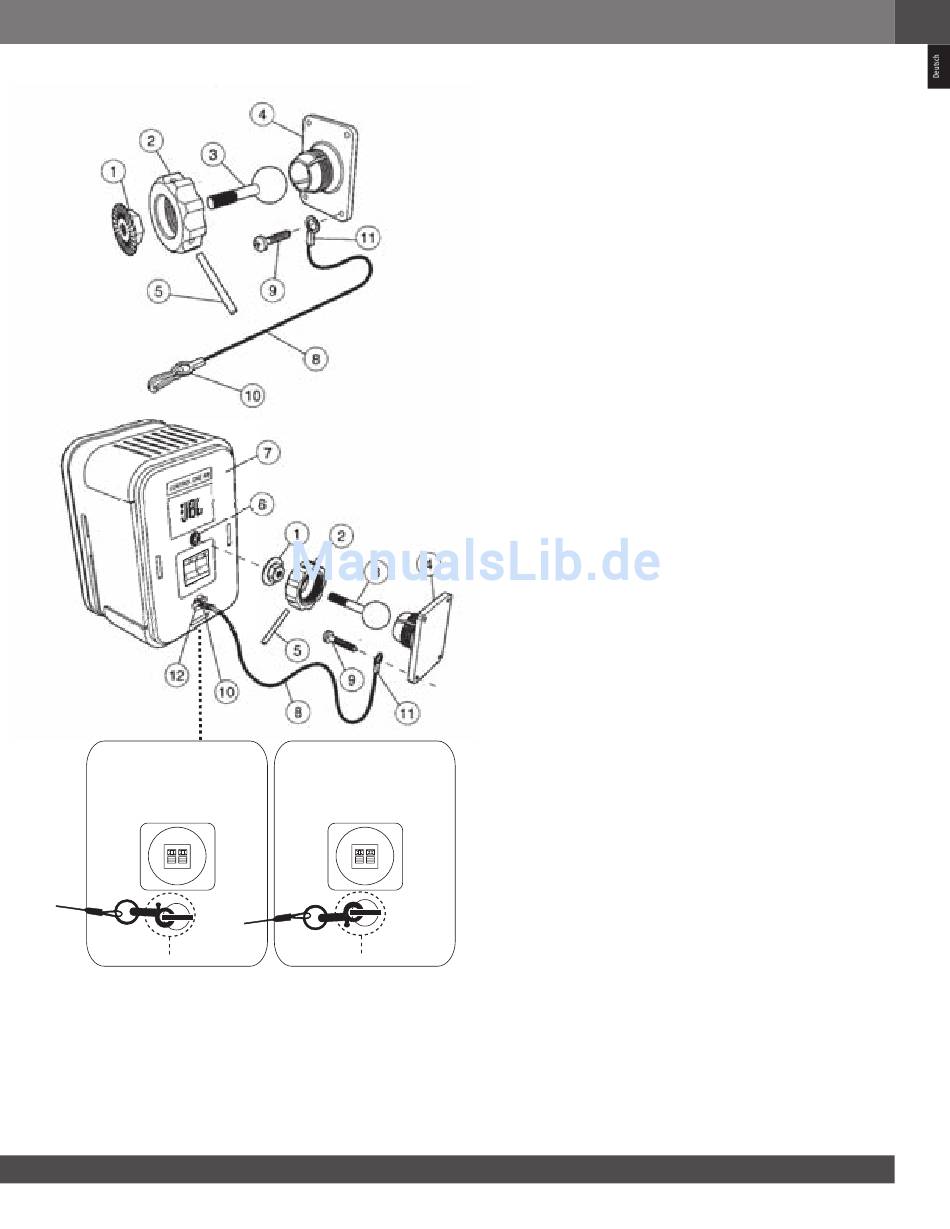

Entfernen Sie die Überwurfmutter (2). Wenn nötig, ver wenden Sie den mitge lieferten
a.
Metallstab (5), um die Überwurfmutter (2) zu lösen (sie ist mit entsprech enden
Bohrungen versehen).
B.
Ziehen Sie das Kugelgelenk (3) aus der Montageplatte (4).
c.
Führen Sie das Kugelgelenk (3) durch die Öffnung der Überwurfmutter (2) und fixieren Sie
es mit der Be festigungsmutter (1) (siehe Abbildung oben). Dabei muss die geriffelte Seite
der Befestigungsmutter (1) vom Kugelgelenk weg zeigen.
d.
Drehen Sie das Kugelgelenk (3) in das Gewinde auf der Rückseite des Lautsprechers (6)
vollständig ein. Drehen Sie anschließend das Kugelgelenk eine halbe Drehung wieder heraus
und fixieren Sie das Ganze mit der Kontermutter. Tun Sie dies nicht, könnte das Gewinde auf
der Rückseite des Lautsprechers in Schritt G Schaden annehmen.
Fixieren Sie das Kugelgelenk (3), indem Sie mit dem Gabelschlüssel die Befestigungsmutter
e.
(1) soweit aufdrehen, bis diese fest gegen das Lautsprechergehäuse drückt. Bitte be ach ten
Sie, dass die ge rif fel te Seite der Befestigungsmutter (1) die Ge häuse ober fläche zerkratzen
kann. Diese Schäden sind aller dings nicht sichtbar, da sie von der Befestigungsmutter selbst
ver deckt werden.
Das Sicherungsseil (8) wird als zusätzliche Sicherungsmaßnahme mitgeliefert, um ein
f.
Herunterfallen des Lautsprechers zu verhindern, sollte er sich von der Wandhalterung lösen.
Eine der beiden unteren Schrauben (9), mit welchen die Wandhalterung (4) an der Wand
befestigt ist, muss durch die Öse (11) am Ende des Seils gesteckt werden, bevor sie durch
das Loch in der Wandhalterung eingeführt wird. Stellen Sie sicher, dass der Schraubenkopf
mindestens 8 mm (ca. 3/8") oder größer im Durchmesser ist, damit er die Öse des
Sicherungsseils (11) richtig halten kann.
Montieren Sie die Wandhalterung (4) auf einem Holzbalkenträger mit
g.
Holzschrauben mit mindestens 25 mm Länge an der Wand. Stellen Sie sicher, dass alle vier
Schrauben im Pfosten und nicht im Trockenbau verankert sind.
Wenn die Wandhalterung im Trockenbau befestigt werden muss, ist die Verwendung richtig
h.
ausgewählter und angebrachter Wanddübel und Schrauben unerlässlich.
i.
Halten Sie den Lautsprecher (7) mit beiden Händen fest und führen Sie das Kugelgelenk (3)
wieder in Gelenk pfanne der Montageplatte (4) ein.
J.
Drehen Sie die Überwurfmutter (2) mit der Hand fest – sorgen Sie währenddessen dafür,
dass der Lautsprecher in die gewünschte Richtung zeigt.
k.
Verwenden Sie den mitge lieferten Metallstift (5), um die Überwurfmutter (2) festzuziehen.
l.
Befestigen Sie das andere Ende (10) des Sicherungsseils (8) fest am Control One AW,
indem Sie es wie in der Abbildung dargestellt durch den Steg (12) auf der Rückseite des
Lautsprechers ziehen.
Bitte beachten Sie, dass der JBL Control One AW , obwohl er ein Allwetter-Outdoor-Lautsprecher
ist, nicht wasserdicht ist. Die Lautsprecher sollten NICHT untergetaucht oder direktem Kontakt mit
Wasser, Eis, Schnee oder anhaltender Feuchtigkeit ausgesetzt werden.
–
+
