sYsteM ausPacken
Bitte packen Sie das Lautsprechersystem vorsichtig aus. Sollten Sie einen Transportschaden
feststellen, wenden Sie sich sofort an Ihren Händler bzw. Lieferanten. Heben Sie das
Verpackungsmaterial auf – Sie könnten es bei einem künftigen Umzug oder im Servicefall
benötigen. Öffnen Sie die Verpackung und überprüfen Sie den Lieferumfang:
lieferuMfang
2 JBL Control One AW Lautsprecher
2 x drehbare Wandhalterungen
(inkl. Schraubenschlüssel und Sicherungsseil)
1 x Bedienungsanleitung
aufstellen der lautsPrecher

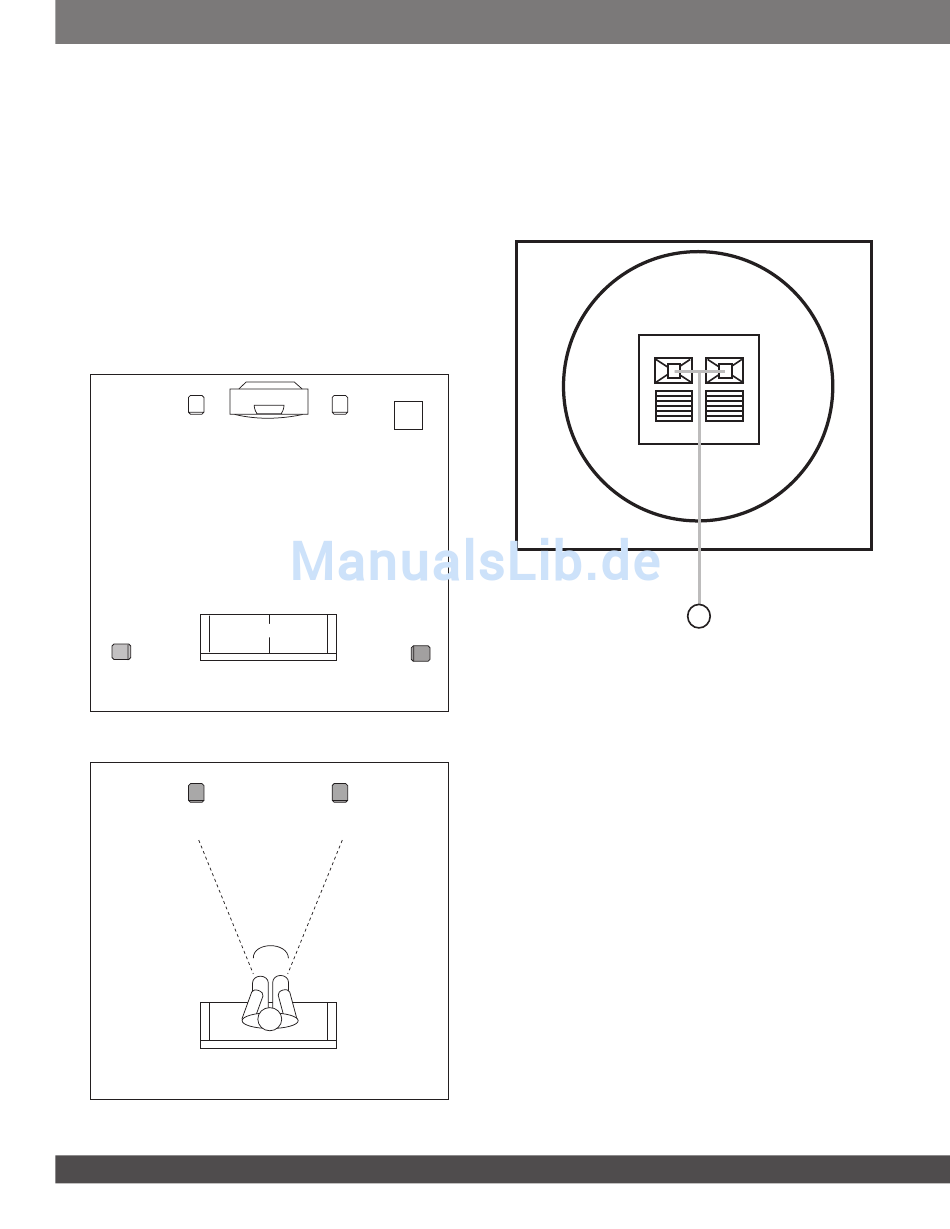

Bestimmen Sie den Ort, an welchem Sie die Lautsprecher aufstellen möchten. Die folgenden
Abbildungen zeigen zwei mögliche Verwendungsmöglichkeiten.
Einsatzmöglichkeit 1: JBL Control One AW als Surround-Lautsprecher in einer HeimkinoInstallation.
Linker
Frontlaut-
sprecher
Linker Surround-
Lautsprecher
Verwendungsmöglichkeit 2: Montage der Lautsprecher in weiter entfernten Räumen oder
außerhalb Ihres Hauses.
Linker
Frontlaut-
sprecher
Left Rear
Channel
2
Subwoofer
Rechter
Center
Frontlaut-
sprecher
Hörposition
Rechter Surround-
Lautsprecher
Rechter
Frontlaut-
sprecher
o
45
Center Rear
Right Rear
Channel
Channel
anschluss der lautsPrecher
Schließen Sie das Lautsprecherkabel (im Lieferumfang) an die Anschlussklemmen an
der Rückseite des Lautsprechers an (10). Bitte beachten Sie, dass die mitgelieferten
Lautsprecherkabel eine Polaritätsmarkierung besitzen, die Ihnen dabei hilft, die beiden Leiter zu
unterscheiden. Nutzen Sie diese Polaritätsmarkierung, um sicherzustellen, dass Sie die positive
Anschlussklemme (+) am JBL Control One AW Lautsprecher mit dem positiven (+) Anschluss des
Verstärkers und die negative (–) Anschlussklemme mit dem negativen (–) Lautsprecheranschluss
verbinden. Es spielt keine Rolle, ob Sie den gestreiften Leiter zum Anschließen am Pluspol (+)
oder am Minuspol (–) des Lautsprecheranschlusses verwenden.
–
WandMOntage und freie aufstellung der lautsPrecher
Bei den JBL Control One AW Lautsprechern sind verstellbare Wandhalterungen im Lieferumfang
enthalten. Die mitgelieferten Halterungen sind ausschließlich für die Wandmontage geeignet.
Eine Deckenmontage der JBL Control One AW Lautsprecher wird unabhängig von der verwendeten
Halterung nicht empfohlen.
WandMOntage der lautsPrecher Mit den iM lieferuMfang enthaltenen
Wandhalterungen
Wichtiger sicherheitshinWeis: die auswahl passenden Montage materials (nicht im
lieferumfang enthalten), der korrekte Zusammenbau und die sichere Befestigung der
halterungen, sowie die sichere Befestigung des lautsprechers unter Berück sichti gung
des eigengewichts der konstruktion, liegen allein beim kunden selbst.
+
10
