Seite 1
® Phaser 6130 p r i n t e r User Guide Guide d’utilisation Guida dell'utente Benutzerhandbuch Guía del usuario Guia do Usuário Gebruikershandleiding Användarhandbok Betjeningsvejledning www.xerox.com/support...
Seite 2
IPX/SPX sind Marken von Novell Incorporated in den USA und/oder anderen Ländern. ® Als ein E -Partner hat die Xerox Corporation dieses Produkt als konform mit den E -Richtlinien zur NERGY NERGY Energieeinsparung eingestuft. Der Name und das Logo für E sind in den USA eingetragene Marken.
Seite 4
Inhalt Ausdrucken der Zubehörkonfiguration und der Papierfacheinstellungen....2-10 Weitere Informationen........... . . 2-11 Informationsquellen .
Seite 5
Inhalt Drucken auf Spezialmedien..........4-20 Umschläge.
Seite 6
Inhalt Bedienfeld-Fehlermeldungen ..........7-12 Verbrauchsmaterialien .
Druckerinformationen Die Themen in diesem Kapitel: ■ Benutzersicherheit Seite 1-2 ■ Druckerspezifikationen Seite 1-8 ■ Gesetzliche Bestimmungen Seite 1-9 ■ Sicherheitsdatenblatt (MSDS) Seite 1-11 ■ Recycling und Entsorgung Seite 1-12 Drucker Phaser® 6130...
Benutzersicherheit Benutzersicherheit Der Drucker und die dafür empfohlenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Durch Beachtung der folgenden Hinweise gewährleisten Sie einen dauerhaft sicheren Betrieb Ihres Druckers. Elektrische Sicherheit ■ Verwenden Sie das im Lieferumfang des Druckers enthaltene Netzkabel. ■...
Verwenden Sie keine Aerosolreiniger. Bei Verwendung nicht zugelassener Verbrauchsmaterialien sind Leistungseinbußen und potenzielle Gefahren nicht auszuschließen. ■ Verbrauchsmaterialien und Elemente, die regelmäßig gewartet werden müssen, sollten Sie nicht öffnen, wiederverwenden und/oder verbrennen. Informationen zu den Xerox- Recycling-Programmen für Verbrauchsmaterialien finden Sie unter www.xerox.com/gwa. Drucker Phaser® 6130...
Benutzersicherheit Betriebssicherheit Der Drucker und die dafür vorgesehenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Dazu gehören die Prüfung durch zuständige Behörden, die Zulassung und die Einhaltung von Umweltnormen. Beachten Sie die folgenden Sicherheitsrichtlinien, um dauerhaft den sicheren Betrieb Ihres Druckers zu gewährleisten. Druckerstandort Stellen Sie den Drucker an einem staubfreien Ort auf.
Seite 11
Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden. Schäden, Funktionsfehler oder Leistungseinbußen, die durch die Verwendung von Verbrauchsmaterialien anderer Hersteller als Xerox oder von nicht für diesen Drucker empfohlenen Xerox-Verbrauchsmaterialien verursacht wurden, sind nicht durch die Xerox- Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (umfassende Garantie) abgedeckt.
Benutzersicherheit Transportieren des Druckers Befolgen Sie diese Anweisungen, um Verletzungen sowie eine Beschädigung des Druckers zu vermeiden: ■ Schalten Sie den Drucker aus und ziehen Sie sämtliche Netz- und Kommunikationskabel heraus, bevor Sie den Drucker transportieren. 6130-071 ■ Heben Sie den Drucker immer an den vorgesehenen Stellen an. 17.2 kg 38 lb 6130-072...
Benutzersicherheit ■ Tragen Sie den Drucker möglichst gerade. Vorsicht: Neigen Sie den Drucker nicht um mehr als 10 Grad nach vorn/hinten oder rechts/links. Wird der Drucker um mehr als 10 Grad geneigt, kann dies zum Auslaufen des Toners im Gerät führen. ■...
Druckerspezifikationen Druckerspezifikationen Merkmal Inhalt Abmessungen 400 (B) x 445 (T) x 389 (H) mm Gewicht Drucker: 17,2 kg einschließlich Verbrauchsmaterial Aufwärmzeit ° max. 30 Sekunden (bei eingeschaltetem Gerät, Temperatur: 22 Das elektrische System des Druckers ist 10 Sekunden nach dem Einschalten betriebsbereit.
■ Den Händler oder einen erfahrenen Radio- bzw. Fernsehtechniker um Hilfe bitten. Alle Änderungen oder Modifizierungen, die nicht ausdrücklich durch Xerox genehmigt wurden, können zum Entzug der Erlaubnis des Benutzers führen, das Gerät zu betreiben. Abgeschirmte Schnittstellenkabel verwenden, um die Konformität mit Teil 15 der FCC- Regeln zu gewährleisten.
Gesetzliche Bestimmungen Europäische Union Mit dem CE-Zeichen garantiert Xerox, dass dieses Produkt den folgenden ab den angegebenen Daten geltenden Richtlinien der Europäischen Union entspricht: ■ 1. Januar 1995: Niederspannungsrichtlinie 73/23/EWG (gemäß Änderung durch 93/68/EWG) 1. Januar 1996: EMV-Richtlinie 89/336/EWG über elektromagnetische Verträglichkeit ■...
Sicherheitsdatenblatt (MSDS) Sicherheitsdatenblatt (MSDS) Sicherheitsdatenblätter (MSDS) für Drucker Phaser 6130 sind verfügbar unter: ■ USA und Kanada: www.xerox.com/msds ■ Europäische Union: www.xerox.com/environment_europe Telefonnummern des Kundendienstes befinden sich auf der Website www.xerox.com/office/worldcontacts. Drucker Phaser® 6130 1-11...
Recycling und Entsorgung Recycling und Entsorgung Alle Länder Denken Sie beim Entsorgen Ihres Xerox-Produkts daran, dass das Gerät Blei, Quecksilber, Perchlorat und andere Materialien enthalten kann, deren Entsorgung möglicherweise besonderen Umweltschutzbestimmungen unterliegt. Das Vorhandensein von Blei, Quecksilber und/oder Perchlorat ist gemäß den Regelungen, die zum Zeitpunkt der Produkteinführung galten, zulässig.
Land geltenden Verfahren entsorgt werden muss. Nach europäischer Gesetzgebung müssen Elektro- und Elektronikaltgeräte vorschriftsmäßig entsorgt werden. Holen Sie vor der Entsorgung vom Händler oder von der Xerox-Vertretung Informationen über die Rücknahme von Altgeräten ein. Nordamerika Xerox unterhält ein Rücknahme- und Wiederverwendungs-/Recycling-Programm.
Druckerfunktionen Die Themen in diesem Kapitel: ■ Die Hauptkomponenten und ihre Funktionen Seite 2-2 ■ Bedienfeld Seite 2-6 ■ Energiesparmodus Seite 2-8 ■ Prüfen des Druckerstatus Seite 2-9 ■ Ausdrucken der Zubehörkonfiguration und der Papierfacheinstellungen Seite 2-10 ■ Weitere Informationen Seite 2-11 Drucker Phaser®...

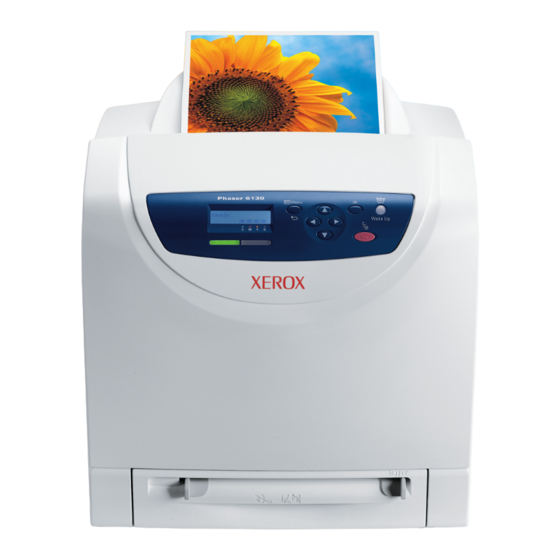

Die Hauptkomponenten und ihre Funktionen Die Hauptkomponenten und ihre Funktionen Dieser Abschnitt umfasst: ■ Vorderansicht Seite 2-2 ■ Rückansicht Seite 2-3 ■ Innenansicht Seite 2-4 ■ Druckerkonfiguration Seite 2-5 Vorderansicht 6130-073 Bedienfeld Vordere Abdeckung Taste zum Öffnen der vorderen Abdeckung Manuelle Zuführung Papierfach Tonerkartuschen...
Die Hauptkomponenten und ihre Funktionen Rückansicht 6130-075 Multiprotokollfähige Netzwerkkarte USB-Anschluss Steckplatz für optionalen Speicher Netzbuchse Netzwerkanschluss Netzschalter Drucker Phaser® 6130...
Die Hauptkomponenten und ihre Funktionen Innenansicht 6130-074 Fixiereinheit Belichtungseinheit Taste zum Öffnen der vorderen Abdeckung Transfereinheit Drucker Phaser® 6130...
Die Hauptkomponenten und ihre Funktionen Druckerkonfiguration Druckerkonfiguration Funktionen 6130 Speicherkonfiguration* 128 MB Druckgeschwindigkeit (Farbe/Monochrom) 12/16 Blatt/Min. Auflösungen (dpi) Standard 600 x 600 x 1 Bit Optimiert 600 x 600 x 4 Bit Ethernet-Schnittstelle 10/100 Base-Tx Manuelle Zuführung (1 Blatt) Standard Papierfach (250 Blatt) Standard * Alle Konfigurationen verfügen über einen Speichersteckplatz für 256 MB/512 MB/1024 MB...
Bedienfeld Bedienfeld Dieser Abschnitt umfasst: ■ Bedienfeldlayout Seite 2-6 ■ Anzeige Seite 2-6 ■ Menüübersicht Seite 2-7 ■ Informationsseiten Seite 2-7 Bedienfeldlayout 6130-076 Grafikanzeige für Statusmeldungen, Menüs Taste Nach oben und Tonerstände. Zum Aufwärtsnavigieren in den Menüs. Taste Menü Taste Nach unten Für die Menübedienung.
Bedienfeld Informationsseiten Zum Lieferumfang des Druckers gehören mehrere Informationsseiten, die Ihnen helfen, den Drucker optimal zu nutzen. Auf diese Seiten greifen Sie über das Bedienfeld zu. Drucken Sie die Menüübersicht aus, um zu sehen, wo sich die Informationsseiten in der Menüstruktur des Bedienfelds befinden.
Energiesparmodus Energiesparmodus Der Drucker verfügt über eine Energiesparfunktion. Gehen 30 Minuten lang (Standardeinstellung) keine Druckdaten ein, schaltet der Drucker in den Energiesparmodus um. Der Zeitraum bis zum Umschalten in den Energiesparmodus kann auf 5 bis 60 Minuten eingestellt werden. Der Stromverbrauch im Energiesparmodus beträgt 5 W oder weniger, und das Umschalten aus dem Energiesparmodus in den Bereitschaftsmodus dauert etwa 15 Sekunden.
Schaltfläche Statuseinstellung: Dient zum Aufrufen der Anzeige Statuseinstellung bzw. zum Überprüfen von Druckername, -verbindungsanschluss sowie -status. Nähere Informationen über PrintingScout finden Sie in der Hilfe: Wählen Sie im Menü Start die Option Programme. Wählen Sie Xerox-Bürodruck aus. Wählen Sie PrintingScout. Wählen Sie PrintingScout-Hilfe. In CentreWare Internet-Services Den Status eines Druckauftrags, der an den Drucker übermittelt wurde, können Sie in...
Ausdrucken der Zubehörkonfiguration und der Papierfacheinstellungen Ausdrucken der Zubehörkonfiguration und der Papierfacheinstellungen Drucken Sie die Konfigurationsseite mit aktuellen Informationen zum Drucker: Drücken Sie am Bedienfeld die Taste , wählen Sie aus und Menü Informationsseiten drücken Sie dann die Taste OK. Wählen Sie aus und drücken Sie dann die Taste OK.
Im Lieferumfang des Druckers Kurzübersicht* Im Lieferumfang des Druckers Benutzerhandbuch (PDF)* Software and Documentation CD-ROM (Software- und Dokumentations-CD-ROM) Schnellstart-Tutorials (nur in englischer www.xerox.com/office/6130support Sprache) Videolehrgänge www.xerox.com/office/6130support Recommended Media List (Liste Recommended Media List (United States) (Liste empfohlener Druckmedien) empfohlener Druckmedien (USA))
Installieren der Druckertreiber Seite 3-9 Dieses Kapitel enthält grundlegende Informationen zur Einrichtung und zum Anschluss Ihres Druckers. Siehe auch: (nur auf Englisch) Lehrgänge zum Verwenden von CentreWare Internet Services unter www.xerox.com/office/6130support Lehrgänge zum Verwenden des Druckertreibers unter www.xerox.com/office/6130support Drucker Phaser® 6130...
Macintosh: Weisen Sie die TCP/IP-Adresse manuell am Bedienfeld zu. Drucken Sie eine Konfigurationsseite, um die neuen Einstellungen zu prüfen. Hinweis: Ist die Software and Documentation CD-ROM (Software- und Dokumentations- CD-ROM) nicht verfügbar, können Sie den neuesten Treiber unter www.xerox.com/office/6130drivers herunterladen. Drucker Phaser® 6130...
Auswählen einer Verbindungsmethode Auswählen einer Verbindungsmethode Schließen Sie den Drucker über Ethernet oder USB an. Eine USB-Verbindung ist eine direkte Verbindung. Über die USB-Schnittstelle können Sie Ihren Drucker nicht in ein Netzwerk einbinden. Wenn Sie den Drucker in ein Netzwerk einbinden möchten, müssen Sie die Ethernet-Schnittstelle verwenden.
Auswählen einer Verbindungsmethode USB-Anschluss Soll lediglich eine Verbindung zu einem einzelnen Computer hergestellt werden, bietet ein USB-Anschluss hohe Übertragungsraten. Eine USB-Verbindung ist nicht so schnell wie eine Ethernet-Verbindung. Der Anschluss über USB ist nur unter Microsoft Windows 2000, Windows XP, Windows Server 2003, Windows Vista und neueren Betriebssystemen möglich. Auf Macintosh-Rechnern muss Mac OS X ab Version 10.2 installiert sein.
Drucker im Netzwerk, der für die Verwendung von DHCP konfiguriert ist. Ein DHCP- Server ist in den meisten Kabel- und DSL-Routern integriert. Wenn Sie einen Kabel- oder DSL-Router verwenden, finden Sie weitere Informationen zur IP-Adressierung in der Router- Dokumentation. Siehe auch: Online-Support-Assistent unter www.xerox.com/office/6130support Drucker Phaser® 6130...
Documentation CD-ROM (Software- und Dokumentations-CD-ROM), um eine IP-Adresse zu ermitteln oder zuzuweisen. Um weitere Anweisungen zu erhalten, legen Sie die Software and Documentation CD-ROM (Software- und Dokumentations-CD-ROM) in das CD-ROM- Laufwerk des Computers ein. Folgen Sie nach dem Start des Xerox-Installationsprogramms den angezeigten Installationsanweisungen. Hinweis: Damit das automatische Installationsprogramm richtig ausgeführt werden kann,...
Konfigurieren der Netzwerkadresse Manuelles Festlegen der IP-Adresse des Druckers Hinweis: Überprüfen Sie, ob Ihrem Computer eine gültige IP-Adresse für das Netzwerk zugewiesen ist. Wenden Sie sich gegebenenfalls an den Netzwerkadministrator. Wenn Sie ein Netzwerk ohne DHCP-Server verwenden oder in einer Umgebung arbeiten, in der die IP-Adressen der Drucker vom Netzwerkadministrator zugewiesen werden, können Sie die IP-Adresse nach diesem Verfahren manuell festlegen.
Seite 38
Konfigurieren der Netzwerkadresse Ändern der IP-Adresse mit CentreWare IS CentreWare IS stellt eine übersichtliche Benutzeroberfläche zur Verfügung, über die Sie Netzwerkdrucker mithilfe eines integrierten Webservers von Ihrem Desktop aus verwalten, konfigurieren und überwachen können. Vollständige Informationen zu CentreWare IS befinden sich in der Hilfe zu CentreWare IS (in CentreWare IS auf die Schaltfläche Hilfe klicken.
Seite 3-10 ■ Macintosh OS X, Version 10.2 und höher Seite 3-10 Verfügbare Treiber Verwenden Sie einen Xerox-Druckertreiber, um spezielle Druckoptionen nutzen zu können. Xerox stellt Treiber für verschiedene Seitenbeschreibungssprachen und Betriebssysteme zur Verfügung. Folgende Druckertreiber sind verfügbar: Druckertreiber Quelle*...
Festplatte den Ordner Programme und dann das Unterverzeichnis Dienstprogramme. Stellen Sie sicher, dass das erste Dropdown-Menü auf Bonjour (Rendezvous) gesetzt ist. Wählen Sie den Drucker im Fenster aus. Wählen Sie aus der Herstellerliste im unteren Dropdown-Menü Xerox aus. Drucker Phaser® 6130 3-10...
Seite 41
Wählen Sie aus dem Dropdown-Menü USB aus. Wählen Sie den Drucker im Fenster aus. Wählen Sie aus der Herstellerliste im Dropdown-Menü Xerox aus. Wählen Sie das Druckermodell aus der Liste der verfügbaren Drucker aus. Klicken Sie auf die Schaltfläche Hinzufügen.
Seite 42
Mac OS X, Version 10.2: Wählen Sie aus dem Pulldown-Menü TCP/IP-Drucker aus. Geben Sie die IP-Adresse des Druckers im Feld Druckeradresse ein. Wählen Sie aus dem Pulldown-Menü Druckermodell die Option Xerox und danach die dazugehörige PPD-Datei aus. Klicken Sie auf die Schaltfläche Hinzufügen. Der Drucker wird der Liste zugefügt.
Seite 43
Lesen Sie bei Schritt 6 weiter, wenn nicht die richtige Druckerkonfiguration ausgewählt wurde. Wählen Sie aus der Herstellerliste im Dropdown-Menü Xerox aus. Wählen Sie das Druckermodell aus der Liste der verfügbaren Drucker aus. Klicken Sie auf die Schaltfläche Hinzufügen. Der Drucker wird im Drucker- Dienstprogramm als verfügbarer Drucker angezeigt.
Seite 44
Wählen Sie den gewünschten Drucker in der Dropdown-Liste aus. Wenn im Feld Drucken mit nicht die gewünschte Angabe angezeigt wird, wählen Sie aus der Dropdown-Liste die Option für Andere und wählen Sie dann in der Herstellerliste Xerox aus. Klicken Sie auf die Schaltfläche Hinzufügen. Anschluss über die USB-Schnittstelle...
Grundlegende Informationen zum Drucken Die Themen in diesem Kapitel: ■ Unterstützte Papier- und Mediensorten Seite 4-2 ■ Hinweise zum Papier Seite 4-5 ■ Einstellen von Papiersorte und -format Seite 4-7 ■ Einlegen von Papier Seite 4-8 ■ Auswählen von Druckoptionen Seite 4-14 ■...
Abschnitt, um die beste Druckqualität zu erzielen und Staus zu vermeiden. Um optimale Ergebnisse zu erzielen, sollten Sie Xerox-Druckmedien, die speziell für Ihren Drucker Phaser 6130 ausgelegt sind, verwenden. Diese sind speziell für Ihr Gerät ausgelegt, so dass Dokumente stets in höchster Qualität ausgegeben werden.
Unterstützte Papier- und Mediensorten Richtlinien zur Papierverwendung Die Papierfächer sind für die meisten gängigen Papierformate und -sorten und andere Spezialmedien ausgelegt. Befolgen Sie diese Richtlinien, wenn Sie Papier und Medien in die Fächer einlegen: ■ Fächern Sie Papier und andere Spezialmedien vor dem Einlegen in das Papierfach auf. Bedrucken Sie keine Aufkleberbogen, von denen bereits Aufkleber entfernt wurden.
Unterstützte Papier- und Mediensorten Ungeeignetes Papier Ihr Drucker kann Druckaufträge auf einer Vielzahl von Medien drucken. Einige Mediensorten können allerdings zu einer Verringerung der Druckqualität, vermehrten Papierstaus oder Schäden am Drucker führen. Unzulässige Medien sind: ■ Raue oder poröse Druckmedien Gefaltetes oder zerknittertes Papier ■...
Hinweise zum Papier Hinweise zum Papier Die Verwendung ungeeigneten Papiers kann Papierstaus, schlechte Druckqualität, Störungen und Schäden am Drucker zur Folge haben. Verwenden Sie zur effektiven Nutzung der Funktionen dieses Druckers das hier empfohlene Papier. Geeignetes Papier Folgende Papiersorten sind für diesen Drucker geeignet: Manuelle Zuführung Papierformat Letter (8,5 x 11 Zoll)
Seite 50
Hinweise zum Papier Papierfach Papierformat Letter (8,5 x 11 Zoll) Legal (8,5 x 14 Zoll) Executive (7,25 x 10,5 Zoll) US Folio (8,5 x 13 Zoll) #10 Commercial (4,1 x 9,5 Zoll) Monarch (3,8 x 7,5 Zoll) A4 (210 x 297 mm) A5 (148 x 210 mm) Benutzerdefiniert: –...
Einstellen von Papiersorte und -format Einstellen von Papiersorte und -format Einstellen des Papierfachs Wenn Papier in das Papierfach eingelegt wird, müssen Papierformat und -sorte beim Drucken am Bedienfeld eingestellt werden. Hinweis: Wird aus der Dropdown-Liste Papiersorte im PostScript-Treiber die Option Keine ausgewählt, werden zum Drucken die Bedienfeldeinstellungen verwendet.
Siehe auch: Hinweise zum Papier Seite 4-5 Videolehrgang zum Papierfach unter www.xerox.com/office/6130support Einlegen von Papier in das Papierfach Neben Normalpapier können in das Papierfach Druckmedien verschiedener Formate und Sorten eingelegt werden, zum Beispiel Umschläge. Beachten Sie beim Einlegen von Papier in das Papierfach die folgenden Punkte.
Seite 53
Einlegen von Papier Beachten Sie die folgenden Punkte, um Probleme beim Drucken zu vermeiden. ■ Legen Sie niemals unterschiedliche Papiersorten gleichzeitig ein. ■ Verwenden Sie für Laserdrucker geeignetes Papier hoher Qualität, um eine gute Druckqualität zu erzielen. Siehe Hinweise zum Papier Seite 4-5.
Seite 54
Einlegen von Papier Schieben Sie die Breitenführungen bis zur Fachwand. Die Breitenführungen müssen bis zum Anschlag geöffnet sein. 6130-059 Legen Sie die Druckmedien mit der zu bedruckenden Seite nach oben und mit der Oberkante voraus in das Papierfach ein. 6130-052 Hinweis: Wenden Sie keine Gewalt an.
Seite 55
Einlegen von Papier Schieben Sie die Breitenführungen so an den Stapel heran, dass sie ihn leicht berühren. 6130-052 Hinweis: Achten Sie darauf, dass das Papier nicht gebogen wird. Wenn Formatkonflikt im PostScript-Treiber auf Druckereinstellungen verwenden eingestellt ist, müssen Papiersorte und -format im Voraus über das Bedienfeld eingestellt werden.
Einlegen von Papier Einlegen von Papier in die manuelle Zuführung Sie können die manuelle Zuführung für eine Vielzahl von Druckmedien verwenden, darunter: ■ Normalpapier Dünner Karton ■ ■ Hochglanzpapier Aufkleber ■ ■ Umschläge Siehe auch: Drucken auf Spezialmedien Seite 4-20 Einlegen von Papier in die manuelle Zuführung Dieser Abschnitt beschreibt das Einlegen von Papier in die manuelle Zuführung.
Seite 57
Einlegen von Papier Öffnen Sie das Ausgabefach, das die bedruckten Blätter fasst. 6130-021 Legen Sie die Druckmedien mit der zu bedruckenden Seite nach unten so in den Drucker ein, dass die obere Kante zum Einzug weist. 6130-051 Drucker Phaser® 6130 4-13...
Auswählen von Druckoptionen Auswählen von Druckoptionen Dieser Abschnitt umfasst: ■ Auswählen von Druckeinstellungen (Windows) Seite 4-14 ■ Auswählen von Optionen für einen individuellen Auftrag (Windows) Seite 4-15 ■ Auswählen von Optionen für einen individuellen Auftrag (Macintosh) Seite 4-17 Auswählen von Druckeinstellungen (Windows) Die Druckereinstellungen gelten für alle Druckaufträge, sofern sie nicht für bestimmte Aufträge geändert werden.
Öffnen Sie das Dokument oder die Grafik in der Anwendung und rufen Sie dann das Dialogfeld Drucken auf. Wählen Sie den Drucker Phaser 6130 aus und klicken Sie auf die Schaltfläche Eigenschaften, um den Druckertreiber zu öffnen. Nehmen Sie auf den Registerkarten des Treibers die gewünschten Einstellungen vor.
Seite 60
Auswählen von Druckoptionen Die einzelnen PCL-Druckoptionen sind in der folgenden Tabelle aufgeführt: PCL-Druckoptionen für Windows-Betriebssysteme Registerkarte im Betriebssystem Treiber Druckoptionen Windows Vista, Papier/Ausgabe Auftragstyp ■ Windows 2000, Papierformat, Papiersorte und Papierfach ■ Windows XP Zufuhrrichtung ■ und Windows Gespeicherte Einstellungen ■...
Auswählen von Druckoptionen Die einzelnen PostScript-Druckoptionen sind in der folgenden Tabelle aufgeführt: PostScript-Druckoptionen für Windows-Betriebssysteme Registerkarte im Betriebssystem Treiber Druckoptionen Windows Vista, Papier/Ausgabe Auftragstyp ■ Windows 2000, Papierformat, Papiersorte und Papierfach ■ Windows XP Bildausrichtung ■ und Windows Ausgabefarbe ■ Server 2003 Druckerstatus ■...
Seite 62
Auswählen von Druckoptionen Die einzelnen Druckoptionen sind in der folgenden Tabelle aufgeführt: Macintosh PostScript-Treibereinstellungen Betriebssystem Treiber-Dropdown-Titel Druckoptionen Mac OS X, Version Kopien & Seiten Kopien ■ 10.4 und 10.5 Seiten ■ Layout Seiten pro Blatt ■ Layout-Ausrichtung ■ Rahmen ■ Papierhandhabung Seitenfolge ■...
Seite 63
Auswählen von Druckoptionen Macintosh PostScript-Treibereinstellungen (Fortsetzung) Betriebssystem Treiber-Dropdown-Titel Druckoptionen Mac OS X, Version Kopien & Seiten Kopien ■ 10.2 und 10.3 Seiten ■ Layout Seiten pro Blatt ■ Layout-Ausrichtung ■ Rahmen ■ Papierhandhabung Umgekehrte Seitenfolge ■ Drucken (alles, ungerade, gerade) ■...
Verwenden Sie niemals Umschläge mit Fenstern oder Klammern, um den Drucker nicht zu beschädigen. Schäden, die durch die Verwendung ungeeigneter Umschläge entstehen, sind nicht durch die Xerox-Garantie, den Wartungsvertrag oder die Total Satisfaction Guarantee (umfassende Garantie) abgedeckt. Die Total Satisfaction Guarantee (umfassende Garantie) wird in den USA und in Kanada angeboten.
Drucken auf Spezialmedien Bedrucken von Umschlägen über die manuelle Zuführung Legen Sie Monarch-Umschläge so ein, dass die zu bedruckende Seite nach unten weist. 6130-050 Stellen Sie die Papierführungen entsprechend dem verwendeten Umschlagformat ein. Schieben Sie die Papierführungen ggf. an den Umschlag heran. Bedrucken von Umschlägen Wenn Formatkonflikt im PostScript-Treiber auf Druckereinstellungen verwenden eingestellt ist, müssen Papiersorte und -format im Voraus über das Bedienfeld eingestellt...
Seite 66
Drucken auf Spezialmedien PCL-Treiber Rufen Sie zum Bedrucken von Umschlägen mit dem PCL-Treiber die Registerkarte Papier/Ausgabe auf. Wählen Sie im Menü Datei die Option Drucken. Wählen Sie diesen Drucker aus und klicken Sie auf Einstellungen, um das Dialogfeld Eigenschaften aufzurufen. Wechseln Sie zur Registerkarte Material/Ausgabe.
Drucken auf Spezialmedien Aufkleber Aufkleber können von allen Fächern aus bedruckt werden. Papier oder andere Spezialmedien können Sie vom Vertriebspartner vor Ort oder über www.xerox.com/office/6130supplies beziehen. Siehe auch: Hinweise zum Papier Seite 4-5 Empfehlungen Verwenden Sie keine Vinylaufkleber. ■ ■...
Seite 68
Drucken auf Spezialmedien Öffnen Sie das Ausgabefach, das die bedruckten Blätter fasst. 6130-021 Fächern Sie die Aufkleber auf, um zusammenklebende Bögen zu trennen. 6130-014 Legen Sie die Aufkleber in das Papierfach ein und passen Sie die Papierführungen dem Format entsprechend an. ■...
Seite 69
Drucken auf Spezialmedien Bedrucken von Aufklebern über die manuelle Zuführung Stellen Sie die Breitenführungen der manuellen Zuführung auf die Medien ein. 6130-020 Öffnen Sie das Ausgabefach, das die bedruckten Blätter fasst. 6130-021 Drucker Phaser® 6130 4-25...
Seite 70
Drucken auf Spezialmedien Legen Sie die Aufkleberbögen in die manuelle Zuführung ein. Legen Sie die Bögen so ein, dass die zu bedruckende Seite nach unten und die Oberkante zur Vorderseite des Druckers zeigt. 6130-093 Schieben Sie die Papierführungen ggf. an die Bögen heran. Wählen Sie am Bedienfeld die Papiersorte aus: Wählen Sie aus und drücken Sie dann die Taste OK.
Hochglanzpapier Hochglanzpapier kann von jedem Fach aus bedruckt werden. Es kann auf beiden Seiten bedruckt werden. Papier oder andere Spezialmedien können Sie vom Vertriebspartner vor Ort oder über www.xerox.com/office/6130supplies beziehen. Empfehlungen ■ Nehmen Sie das Hochglanzpapier erst aus der versiegelten Verpackung, wenn Sie es in den Drucker einlegen wollen.
Seite 72
Drucken auf Spezialmedien Öffnen Sie das Ausgabefach, das die bedruckten Blätter fasst. 6130-021 Fächern Sie das Hochglanzpapier auf, um zusammenklebende Blätter zu trennen. 6130-014 Legen Sie das Hochglanzpapier in das Fach ein und schieben Sie die Papierführungen an das Papier heran. ■...
Drucken auf Spezialmedien Wählen Sie im Druckertreiber entweder Hochglanzpapier als Papiersorte oder Fach aus. Bedrucken von Hochglanzpapier über die manuelle Zuführung Stellen Sie die Breitenführungen der manuellen Zuführung auf die Medien ein. 6130-020 Öffnen Sie das Ausgabefach, das die bedruckten Blätter fasst. 6130-021 Drucker Phaser®...
Seite 74
Drucken auf Spezialmedien Legen Sie das Papier in das Fach ein. 6130-079 Schieben Sie die Papierführungen ggf. an das Papier heran. Wählen Sie am Bedienfeld als Papiersorte Hochglanzpapier aus: Wählen Sie aus und drücken Sie dann die Taste OK. Facheinstellungen Wählen Sie und drücken Sie dann die Taste OK.
Drucken auf benutzerdefinierten Formaten Drucken auf benutzerdefinierten Formaten Dieser Abschnitt beschreibt das Bedrucken von Papier in benutzerdefiniertem Format, wie zum Beispiel überlangem Papier, mit dem PCL-Druckertreiber. Benutzerdefinierte Papierformate können in jedes Fach eingelegt werden. Das Verfahren zum Einlegen von Papier in benutzerdefiniertem Format ist gleich wie bei Standardformaten. Siehe auch: Einlegen von Papier in die manuelle Zuführung Seite 4-12...
Drucken auf benutzerdefinierten Formaten Markieren Sie zum Benennen des Papierformats das Kästchen Papierformat benennen und geben Sie im Feld Papiername den Namen ein. Er kann bis zu 14 Zeichen lang sein. Wiederholen Sie die Schritte 4 bis 6, wenn ein weiteres Format definiert werden soll. Klicken Sie zweimal auf OK.
Seite 77
Drucken auf benutzerdefinierten Formaten PostScript-Treiber So drucken Sie auf benutzerdefinierten Papierformaten mit dem PostScript-Druckertreiber: Wählen Sie im Menü Datei die Option Drucken. Wählen Sie diesen Drucker aus und klicken Sie auf Einstellungen. Wechseln Sie zur Registerkarte Material/Ausgabe. Wählen Sie unter Papierformat die Option Benutzerdefiniertes Papierformat. Geben Sie unter Einstellung für die Länge der kurzen und der langen Kante an.
Drucken von vertraulichen Dokumenten (geschützter Druck) Drucken von vertraulichen Dokumenten (geschützter Druck) Wenn der Speicher um mindestens 256 MB erweitert wird, kann die Funktion "Geschützter Druck" verwendet werden. Hinweis: Die im Arbeitsspeicher gespeicherten Daten werden beim Ausschalten des Druckers gelöscht. Hinweise zu "Geschützter Druck"...
Seite 79
Drucken von vertraulichen Dokumenten (geschützter Druck) Wählen Sie im Menü Datei die Option Drucken. Wählen Sie im Feld Auftragstyp die Option Geschützter Druck. Klicken Sie auf die Schaltfläche Setup. Geben Sie im Feld Benutzername Ihren Benutzernamen ein. Geben Sie im Feld Passwort ein numerisches Passwort ein. Wenn Sie das Dokument am Bedienfeld über einen bestimmten Dokumentnamen abrufen möchten: Wählen Sie im Feld Dokument abrufen die Option Dokumentnamen eingeben aus.
Seite 80
Drucken von vertraulichen Dokumenten (geschützter Druck) Geben Sie das Passwort ein, das im Dialogfeld Geschützter Druck der Registerkarte Papier/Ausgabe des Druckertreibers angegeben wurde. Wurde kein Passwort festgelegt, erscheint am Bedienfeld keine entsprechende Aufforderung. Der angezeigte Dokumentname (bis zu 12 Zeichen) ist derjenige, die im Dialogfeld Geschützter Druck der Registerkarte Standard des Druckertreibers angegeben wurde.
Drucken nach dem Prüfen des Druckergebnisses (Proof-Druck) Drucken nach dem Prüfen des Druckergebnisses (Proof-Druck) Wenn der Speicher um mindestens 256 MB erweitert wird, kann die Funktion "Proof-Druck" verwendet werden. Hinweis: Die auf dem RAM-Datenträger gespeicherten Daten werden beim Ausschalten des Druckers gelöscht.
Seite 82
Drucken nach dem Prüfen des Druckergebnisses (Proof-Druck) Wenn Sie das Dokument am Bedienfeld über einen bestimmten Dokumentnamen abrufen möchten: Wählen Sie im Feld Dokument abrufen die Option Dokumentnamen eingeben aus. Geben Sie im Feld Dokumentname den Namen ein, der am Bedienfeld angezeigt werden soll.
Bedienfeldmenüs Die Themen in diesem Kapitel: ■ Bedienfeldmenüs Seite 5-2 ■ Beschreibung der Menüelemente Seite 5-4 ■ Menüliste Seite 5-15 Drucker Phaser® 6130...
Bedienfeldmenüs Bedienfeldmenüs Dieser Abschnitt umfasst: ■ Menükonfiguration Seite 5-2 ■ Ändern von Menüeinstellungen Seite 5-3 Menükonfiguration Am Bedienfeld können folgende Menüs aufgerufen werden: Menü Inhalt Informationsseiten Zum Drucken von Berichten und Listen. Admin-Menü Netzwerk einrichten ■ Zum Konfigurieren der Netzwerkeinstellungen für den Drucker. USB-Einrichtung ■...
Bedienfeldmenüs Ändern von Menüeinstellungen Ändern des Zeitlimits für die Energiesparfunktion In diesem Beispiel wird die Zeit bis zum Umschalten in den Energiesparmodus festgelegt. Drücken Sie zum Aufrufen der Menüanzeige die Taste Menü neben dem Display. Drücken Sie die Taste Nach oben oder Nach unten, bis angezeigt wird, und Admin-Menü...
Beschreibung der Menüelemente Beschreibung der Menüelemente Dieser Abschnitt umfasst: ■ Facheinstellung Seite 5-4 ■ Informationsseiten Seite 5-5 ■ Rechnungszähler Seite 5-6 ■ Admin-Menü Seite 5-6 Facheinstellung Das Menü "Facheinstellungen" hat ein Untermenü "Fach". Papierformat, Papiersorte und Popup-Anzeige können für das Fach eingestellt werden. Gemeinsame Einstellungen für das Papierfach Element Beschreibung...
Beschreibung der Menüelemente Informationsseiten Zum Drucken von Berichten und Listen. ■ Die Informationsseiten werden auf Papier des Formats A4 gedruckt. Legen Sie A4-Papier in das Papierfach ein. ■ Das Verfahren zum Drucken von Informationsseiten ist unter Drucken von Informationsseiten Seite 5-5 beschrieben. Berichte Beschreibung Menüübersicht...
Beschreibung der Menüelemente Rechnungszähler Zum Anzeigen der Anzahl der verarbeiteten Druckaufträge über das Bedienfeld. Der Zähler ist nach den Farbmodi unterteilt. Element Beschreibung Farbausgabe Zeigt die Gesamtzahl der in Farbe gedruckten Seiten. S/W-Ausgabe Zeigt die Gesamtzahl der in Schwarzweiß gedruckten Seiten. Gesamtausgabe Zeigt die Gesamtzahl der gedruckten Seiten.
Seite 89
Beschreibung der Menüelemente Netzwerk einrichten Zur Angabe der Druckereinstellungen für Aufträge, die über einen Netzwerkanschluss an den Drucker übermittelt werden. ■ Die Einstellungen in diesem Menü können nicht geändert werden, wenn das Menü während eines laufenden Druckvorgangs aufgerufen wird. ■ Zur Aktivierung der neuen Einstellungen müssen Sie den Drucker neu starten.
Beschreibung der Menüelemente Element Beschreibung Protokoll Wählen Sie Aktivieren, wenn Sie das betreffende Protokoll verwenden. Wird Deaktivieren gewählt, kann das Protokoll nicht aktiviert werden. LPR (Standardeinstellung: Aktivieren) ■ Port 9100 (Standardeinstellung: Aktivieren) ■ IPR (Standardeinstellung: Aktivieren) ■ SMB TCP/IP (Standardeinstellung: Aktivieren) ■...
Seite 91
Beschreibung der Menüelemente Systemeinrichtung Zum Festlegen der Einstellungen für den Druckbetrieb, zum Beispiel Alarmsignale und Energiesparmodus. Komponente Beschreibung PowerSaver Zum Angeben der Anzahl der Minuten bis zum Umschalten in den Timer Energiesparmodus (5-60 Minuten in 1-Minuten-Schritten). 5 Min. bis 60 Min. (Standardeinstellung: 30 Min.) ■...
Seite 92
Beschreibung der Menüelemente Komponente Beschreibung ID drucken Wählen Sie dieses Menü, um die Benutzer-ID an einer bestimmten Position zu drucken. Aus (Standardeinstellung) ■ Die Benutzer-ID wird nicht gedruckt. Oben links ■ Die Benutzer-ID wird oben links auf das Blatt aufgedruckt. Oben rechts ■...
Seite 93
Beschreibung der Menüelemente Komponente Beschreibung mm/Zoll Zum Wählen der Einheit für benutzerdefinierte Papierformate: mm oder Zoll. Millimeter (mm) (Standardeinstellung) ■ Das Papierformat wird in mm angezeigt. Zoll ■ Das Papierformat wird in Zoll angezeigt. Startseite Ein (Standard) ■ ■ Wartungsmodus Zum Initialisieren des NVM oder Anpassen der Konfiguraritionen für einzelne Papiersorten.
Seite 94
Beschreibung der Menüelemente Zum Festlegen der Einstellungen für PCL. Komponente Beschreibung Papierformat Gibt das Papierformat an, auf dem gedruckt werden soll. ■ ■ ■ 8,5 x 11 Zoll ■ 8,5 x 13 Zoll ■ 8,5 x 14 Zoll ■ 7,25 x 10,5 Zoll ■...
Seite 95
Beschreibung der Menüelemente Komponente Beschreibung Zeilenende Zum Einstellen des Zeilenendes. Aus (Standardeinstellung) ■ Kein Zeilenendbefehl wird hinzugefügt. CR=CR, LF=LF, FF=FF + LF ■ Der Zeilenvorschubbefehl wird hinzugefügt. CR=CR-LF, LF=LF, FF=FF + CR ■ Der Wagenrücklaufbefehl wird hinzugefügt. CR=CR, LF=CR-LF, FF=CR-FF CR-XX ■...
Seite 96
Beschreibung der Menüelemente Bedienfeld Zum Schützen von Menüfunktionen durch ein Passwort, sodass Druckereinstellungen nicht versehentlich geändert werden. Element Beschreibung Bedienfeldsperre Gibt an, ob Menüfunktionen durch ein Passwort geschützt werden sollen. Bei "Ein" muss die Bedienungskraft das Passwort eingeben. Wurde "Ein" gewählt, muss zur Verwendung des Admin-Menüs das Passwort eingegeben werden.
Menüliste Menüliste Die Menüübersicht erleichtert die Navigation durch die Menüs auf dem Bedienfeld. So drucken Sie die Menüübersicht: Drücken Sie auf dem Bedienfeld die Taste , wählen Sie aus und Menü Informationsseiten drücken Sie dann die Taste OK. Wählen Sie aus und drücken Sie dann die Taste OK.
In der Tabelle unten finden Sie einige ab und zu auftretende Fehler und Maßnahmen zu ihrer Behebung. Wenn die Druckqualität nach Ausführung der empfohlenen Maßnahmen nicht besser wird, wenden Sie sich an die Xerox-Kundenunterstützung oder den Vertriebspartner. Fehler Ursache/Maßnahmen Zu blasser Druck Mehrere Farben zu blass: Die Tonerkartuschen sind keine Xerox-Tonerkartuschen.
Seite 100
Hinweise zum Papier Seite 4-5. Die Transfereinheit ist zu alt oder beschädigt. Tauschen Sie die Transfereinheit aus. Die Tonerkartuschen sind keine Xerox-Tonerkartuschen. Prüfen Sie den Zustand der Tonerkartusche und tauschen Sie sie ggf. ■ aus. Prüfen Sie, ob die Tonerkartuschen (C/M/Y/K) den Spezifikationen ■...
Seite 101
Formats aus und prüfen Sie, ob die Einstellungen im Druckertreiber richtig sind. Siehe Hinweise zum Papier Seite 4-5. Die Tonerkartuschen sind keine Xerox-Tonerkartuschen. Prüfen Sie, ob die Tonerkartuschen (C/M/Y/K) den Spezifikationen entsprechen, und tauschen Sie sie ggf. aus. Die Fixiereinheit ist zu alt oder beschädigt.
Seite 102
Sie sie ggf. aus. Kondenswasser im Drucker verursacht teilweise leere Seiten oder Knitter. Schalten Sie den Drucker ein und lassen Sie ihn mindestens eine Stunde lang eingeschaltet. Tritt das Problem weiterhin auf, ziehen Sie die Xerox- Kundenunterstützungswebsite www.xerox.com/office/6130support zurate.
Farbausrichtung Farbausrichtung Die Farbausrichtung kann automatisch oder manuell eingestellt werden. Die Farbausrichtung sollte nach jedem Transport des Druckers eingestellt werden. Automatische Einstellung der Farbausrichtung So führen Sie die automatische Farbausrichtung aus: Drücken Sie die Taste Menü, um die Anzeige aufzurufen. Menü...
Farbausrichtung Bestimmen der Werte Suchen Sie den Wert der geradesten Linien anhand der Linien rechts von den Mustern in den Farben Y (Gelb), M (Magenta) und C (Zyan). Ist der Wert neben der geradesten Linie "0", braucht die Ausrichtung nicht korrigiert zu werden.
Farbausrichtung Aktivieren/Deaktivieren der automatischen Farbausrichtung So aktivieren oder deaktivieren Sie die automatische Farbausrichtung nach Installation einer neuen Tonerkartusche: Drücken Sie die Taste Menü, um die Anzeige aufzurufen. Menü Drücken Sie die Taste Nach oben oder Nach unten, bis angezeigt wird, und Admin-Menü...
Fehlerbeseitigung Die Themen in diesem Kapitel: ■ Papierstaus Seite 7-2 ■ Probleme mit dem Drucker Seite 7-8 ■ Bedienfeld-Fehlermeldungen Seite 7-12 ■ Hilfe Seite 7-17 Siehe auch: Videolehrgänge zur Fehlerbehebung: www.xerox.com/office/6130support Probleme mit der Druckqualität Seite 6-2 Drucker Phaser® 6130...
Papierreste im Drucker zurückbleiben. Versuchen Sie die Behebung des Staus nicht selbst, wenn sich ein Blatt Papier um die Heizwalze gewickelt hat oder das eingeklemmte Papier nur schwer oder gar nicht zu sehen ist. Schalten Sie den Drucker sofort aus und ziehen Sie die Xerox-Unterstützungswebsite www.xerox.com/office/6130support zurate.
Papierstaus Papierstaus im Papierfach So beheben Sie einen Papierstau im Papierfach: Ziehen Sie das eingeklemmte Papier aus dem Papierfach und nehmen Sie verbleibendes Papier aus dem Fach. 6130-028 Schließen Sie das Papierfach. Drücken Sie die Taste und öffnen Sie die vordere Abdeckung. 6130-015 Warnung: Manche Komponenten im Drucker, zum Beispiel die Fixiereinheit und der sie...
Seite 109
Papierstaus Entfernen Sie eingeklemmtes Papier vorsichtig aus dem Drucker. Achten Sie darauf, dass keine Papierreste im Drucker zurückbleiben. 6130-098 Vorsicht: Unter anhaltender Lichteinwirkung kann die Belichtungseinheit Schaden nehmen. Schließen Sie die vordere Abdeckung. 6130-032 Drucker Phaser® 6130...
Seite 110
Papierstaus Nehmen Sie das Fach aus dem Drucker heraus und ziehen Sie verbleibendes Papier vorsichtig aus dem Drucker heraus. 6130-043 Schieben Sie das Fach bis zum Anschlag in den Drucker ein. 6130-027 Vorsicht: Wenden Sie keine Gewalt an, da dies Schäden am Papierfach oder Drucker zur Folge haben kann.
Papierstaus Papierstaus an der Fixiereinheit Drücken Sie die Taste und öffnen Sie die vordere Abdeckung. 6130-015 Heben Sie die Hebel an beiden Seiten der Fixiereinheit an und entfernen Sie das eingeklemmte Papier. Ist das Papier zerrissen, so entfernen Sie Papierreste aus dem Drucker.
Seite 112
Papierstaus Öffnen Sie die Abdeckung der Fixiereinheit und entfernen Sie das gestaute Papier. 6130-094 Schließen Sie die vordere Abdeckung. 6130-032 Drucker Phaser® 6130...
Probleme mit dem Drucker Probleme mit dem Drucker Ziehen Sie bei Problemen mit dem Drucker zum Ermitteln der Ursache und Behebung des Fehlers die Tabelle unten zurate. Weitere Informationen zur Fehlerbehebung siehe Hilfe Seite 7-17. Warnung: Öffnen oder entfernen Sie niemals Abdeckungen am Drucker, die mit Schrauben befestigt sind, sofern Sie im Handbuch nicht ausdrücklich dazu aufgefordert werden.
Seite 114
Informationen zum Druckertreiber finden Sie in der Online-Hilfe. Im Drucker hat sich Schalten Sie den Drucker ein und lassen Sie ihn mindestens eine Stunde Kondenswasser lang eingeschaltet. Tritt das Problem weiterhin auf, ziehen Sie die Xerox- gebildet Kundenunterstützungswebsite www.xerox.com/office/6130support zurate.
Seite 115
Das Papierfach ist nicht richtig eingeschoben. Schieben Sie das Fach vollständig in den Drucker ein. Im Drucker befindet sich ein Fremdkörper. Schalten Sie den Drucker aus und entfernen Sie den Fremdkörper. Ziehen Sie die Xerox-Kundenunterstützungswebsite www.xerox.com/office/6130support zurate. Drucker Phaser® 6130...
Probleme mit dem Drucker Aktivieren von Optionen Funktionieren die installierten Optionen nicht, so aktivieren Sie sie wie folgt: PostScript-Treiber Wählen Sie Start, zeigen Sie auf Einstellungen und klicken Sie auf Drucker und Faxgeräte. Klicken Sie mit der rechten Maustaste auf das Druckersymbol und wählen Sie Eigenschaften.
Bedienfeld-Fehlermeldungen Bedienfeld-Fehlermeldungen Dieser Abschnitt beschreibt die Fehlermeldungen, die am Bedienfeld angezeigt werden können. Verbrauchsmaterialien Meldung Beschreibung/Ursache/Maßnahme Fixiereinheit ersetzen Fixiereinheit muss ersetzt werden. Ersetzen Sie die Fixiereinheit durch eine neue. 010-351 Gerät neu starten 010-359 Die Fixiereinheit ist nicht richtig installiert oder beschädigt. Installieren Sie die Fixiereinheit neu.
Bedienfeld-Fehlermeldungen Meldung Beschreibung/Ursache/Maßnahme Gerät neu starten Die Fixiereinheit ist nicht richtig installiert oder beschädigt. Installieren Sie die Fixiereinheit neu. NNN-NNN XXX Druckkartusche Die Tonerkartusche ist leer. Ersetzen Sie die Tonerkartusche durch eine neue. Tonerkartusche XXX steht für: Gelb-Toner (Y), Cyan-Toner (C), Magenta-Toner (M), Schwarz-Toner (K) oder Fixiereinheit.
Seite 119
Reduzieren Sie die Anzahl der Seiten pro Auftrag, indem Sie sie auf mehrere Aufträge verteilen. Schaffen Sie freien Speicherplatz, indem Sie nicht benötigte Daten auf dem RAM-Datenträger löschen. Kein Xerox-Toner Der Toner ist falsch. Ersetzen Sie die gelbe Tonerkartusche durch eine Original-Xerox-Kartusche. Unzulässiger Gelb-Toner Kein Xerox-Toner Der Toner ist falsch.
Seite 120
Die Tonerkartusche muss demnächst ausgetauscht werden. Gerät neu starten Fehler NNN-NNN bezieht sich auf Druckerprobleme. Schalten Sie den Drucker aus und wieder ein. Tritt der Fehler NNN-NNN erneut auf, ziehen Sie die Xerox-Support-Website www.xerox.com/office/6130support zu Rate. Gerät neu starten Fehler NNN-NNN bezieht sich auf Druckerprobleme.
Seite 121
Bedienfeld-Fehlermeldungen Meldung Beschreibung/Ursache/Maßnahme 116-320 Ein nicht unterstütztes (optionales) Speichermodul ist installiert. Tauschen Sie das Speichermodul aus. Gerät neu starten Fach leer Das Fach ist leer oder das angegebene Papier wurde im Fach nicht vorgefunden. Richtiges Papier in das Fach einlegen. Siehe Einlegen von Papier Seite 4-8.
Seite 7-17 ■ Web-Links Seite 7-18 Xerox stellt mehrere automatische Diagnose-Tools bereit, die Ihnen bei der Erzielung und Beibehaltung einer optimalen Druckqualität helfen. Bedienfeldmeldungen Auf dem Bedienfeld werden Informationen und Tipps zur Fehlerbehebung angezeigt. Wenn ein Fehler oder ein kritischer Zustand eintritt, wird eine entsprechende Meldung auf dem Bedienfeld angezeigt.
Hilfe Web-Links Xerox stellt mehrere Websites bereit, die zusätzliche Hilfe zum Phaser 6130 anbieten. Wenn Sie die Xerox Druckertreiber auf Ihrem Computer installieren, werden dem Ordner Favoriten Ihres Webbrowsers verschiedene Xerox-Links hinzugefügt. Informationsquelle Link Technische Support-Informationen für Ihren www.xerox.com/office/6130support Drucker umfassen technischen Online-Support, die...
Seite 8-2 ■ Bestellen von Verbrauchsmaterialien Seite 8-3 ■ Druckerverwaltung Seite 8-5 ■ Prüfen der Seitenzähler Seite 8-9 ■ Transportieren des Druckers Seite 8-10 Siehe auch: Videolehrgänge zum Thema Wartung: www.xerox.com/office/6130support Videolehrgänge zum Austauschen von Verbrauchsmaterialien: www.xerox.com/office6130support Drucker Phaser® 6130...
Berühren Sie nie einen beschrifteten Bereich an oder in der Nähe der Heizwalze in der Fixiereinheit. Es besteht Verbrennungsgefahr. Hat sich ein Blatt Papier um die Heizwalze gewickelt, versuchen Sie nicht, es selbst zu entfernen. Es besteht Verletzungs- oder Verbrennungsgefahr. Schalten Sie den Drucker sofort aus. Ziehen Sie die Xerox- Kundenunterstützungswebsite www.xerox.com/office/6130support zurate.
Seite 8-4 Bestimmte Verbrauchsmaterialien und Elemente, die regelmäßig gewartet werden müssen, müssen immer wieder bestellt werden. Eine Installationsanleitung wird jeweils mitgeliefert. Verbrauchsmaterialien Xerox-Originaltonerkartuschen (Cyan, Magenta, Gelb und Schwarz) Hinweis: Auf der Verpackung jeder Tonerkartusche befindet sich eine Installationsanleitung. Wartungsgebundene Elemente Regelmäßig zu wartende Elemente sind Komponenten, die eine eingeschränkte Lebensdauer...
Bestellen von Verbrauchsmaterialien Verbrauchsmaterialien können Sie von Ihren Händler vor Ort oder über die Website für Xerox- Verbrauchsmaterialien unter www.xerox.com/office/6130supplies beziehen. Vorsicht: Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden. Schäden, Funktionsfehler oder Leistungseinbußen, die durch die Verwendung von Verbrauchsmaterialien anderer Hersteller als Xerox oder von nicht für diesen Drucker...
Xerox-Website angezeigt. Prüfen des Druckerstatus mit PrintingScout PrintingScout ist ein Tool, das zusammen mit dem Xerox-Druckertreiber installiert wird. Es überprüft automatisch den Druckerstatus, wenn Sie einen Druckauftrag senden. Mit PrintingScout können das Format des eingelegten Papiers, der Status des Ausgabefachs und der Zustand von Verbrauchsmaterialien, zum Beispiel der Tonerkartuschen, geprüft werden.
Maustaste auf das Symbol und wählen Sie die Option "Drucker auswählen". Starten Sie PrintingScout über das Start-Menü, wenn das PrintingScout-Symbol in der Taskleiste fehlt: Wählen Sie im Menü Start die Optionen Programme, Xerox-Bürodruck, PrintingScout, PrintingScout aktivieren. Die Anzeige "Drucker auswählen" wird eingeblendet.
Seite 130
Druckerverwaltung Zu konfigurierendes Element Element Beschreibung Protokolle- E-Mail-Adresse des Wählen Sie die richtigen Einstellungen zum instellungen > Druckers, Senden und Empfangen von E-Mail. E-Mail SMTP-Serveradresse, SMTP- Serveranschlussnummer, E-Mail- Übermittlungsauthentifizier ung, Anmeldename, Passwort, SMTP- Serververbindungsstatus, POP3-Serveradresse, POP3- Serveranschlussnummer, Anmeldename, Passwort, POP3-Serverprüfintervall, APOP-Einstellungen, POP3- Serververbindungsstatus...
Seite 131
Das Passwort für unbeschränkten Zugriff lautet "admin" und die Empfängeradresse soll auf "service@xerox.com" eingestellt werden: #Password admin #SetMsgAddr service@xerox.com Das Passwort für unbeschränkten Zugriff lautet "admin" und die Empfängeradresse soll auf "service@xerox.com" eingestellt werden, dann soll die Einstellung auf der Netzwerkeinstellungsliste geprüft werden: #Password admin #SetMsgAddr service@xerox.com #NetworkInfo Hinweis: Geben Sie den Befehl "#SetMsgAddr"...
Prüfen der Seitenzähler Prüfen der Seitenzähler Die Gesamtzahl der gedruckten Seiten kann am Bedienfeld geprüft werden. Folgende drei Zähler sind verfügbar: Ausgaben Gesamt, Farbausgaben, Schwarz-Ausgaben. Der Rechnungszähler zählt die fehlerlos gedruckten Seiten. Einseitiger Druck (einschließlich N-fach) zählt als eine Druckseite. Beim Drucken von Farbdaten, die mit dem ICC-Profil einer Anwendung mit der Einstellung "Farbe (Automatisch)"...
Transportieren des Druckers Transportieren des Druckers So transportieren Sie den Drucker: Vorsichtsmaßnahmen und Richtlinien zum sicheren Transport Ihres Druckers finden Sie unter Benutzersicherheit Seite 1-2. Der Drucker mit dem optionalen Zubehör, dem Verbrauchsmaterial und dem Papier wiegt 17,2 kg. Beachten Sie beim Anheben des Druckers die folgenden Punkte. Nichtbeachtung kann Verletzungen zur Folge haben.
Seite 134
Transportieren des Druckers Schalten Sie den Drucker aus. 6130-088 Ziehen Sie das Netzkabel, das Schnittstellenkabel und alle anderen Kabel, falls vorhanden ab. 6130-071 Warnung: Berühren Sie den Netzstecker niemals mit nassen Händen – Stromschlaggefahr! Fassen Sie zum Herausziehen den Stecker, nicht das Kabel, an. Andernfalls kann es zur Beschädigung des Kabels und Brand oder Stromschlag kommen.
Seite 135
Transportieren des Druckers Leeren Sie das Ausgabefach und klappen Sie den Papieranschlag ein. 6130-089 Ziehen Sie das Papierfach aus dem Drucker heraus und und leeren Sie es. Schieben Sie es dann wieder ein. Bewahren Sie das Papier in der Verpackung auf und schützen Sie es vor Feuchtigkeit und Schmutz.
Seite 136
Transportieren des Druckers Heben Sie den Drucker an und transportieren Sie ihn vorsichtig. Hinweis: Wird der Drucker über längere Strecken transportiert, sollten die Tonerkartuschen herausgenommen werden, damit kein Toner verschüttet wird, und der Drucker sollte in einem Karton verpackt werden. 6130-090 Korrigieren Sie nach dem Transportieren des Druckers und vor Gebrauch die Farbausrichtung.
Seite 137
Index Abstände Bedienfeld, 2-6 Standort des Druckers, 1-4 Anzeige, 2-6 Aktivieren Fehlermeldungen, 7-12 Optionen, 7-11 Informationsseiten, 2-7 Aktivieren von AutoIP auf dem Drucker, 3-6 Konfigurationsseite, 2-7 Aktivieren von DHCP auf dem Drucker, 3-6 Layout, 2-6 Anschluss Meldungen, 7-17 Ethernet, 3-3 Menüs, 5-2 USB, 3-4 Menüübersicht, 2-7...
Seite 138
Index Rückansicht, 2-3 Standort, 1-4 DHCP transportieren, 8-10 aktivieren mit CentreWare IS, 3-6 Treiber, 3-9 am Bedienfeld aktivieren, 3-6 Verbrauchsmaterialien, 1-5 IP-Adresse des Druckers dynamisch verwalten, 8-5 ermitteln, 3-6 Vorderansicht, 2-2 IP-Adresse des Druckers manuell Warnhinweise, 1-7 festlegen, 3-7 Druckerstatus standardmäßig auf Phaser-Druckern per E-Mail prüfen, 8-7 aktiviert, 3-6...
Seite 140
Index Macintosh Online-Support-Assistent, 7-17 Druckoptionen für einen Auftrag Optionen auswählen, 4-17 550-Blatt-Zuführung, 2-5 PostScript-Treibereinstellungen, 4-17 aktivieren, 7-11 Macintosh OS X, Version 10.2 und 10.3 Arbeitsspeicher, 2-5 Druckertreiber, 3-10 Druck, 4-14 Macintosh OS X, Version 10.4, 3-12 Drucker, 2-5 Macintosh OS X, Version 10.5, 3-14 Duplexeinheit, 2-5 Manuelle Zuführung Multiprotokollfähige Karte, 2-5...
Seite 141
Index Rechnungszähler, 5-6 TCP/IP-Adressen, 3-5 Gesamtseitenzahlen, 8-9 Technischer Support, 2-11 Recommended Media List (Liste Transportieren empfohlener Druckmedien), 2-11 Drucker, 8-10 Recycling von Verbrauchsmaterialien, 8-4 Treiber Registrieren des Druckers, 7-18 Beschreibung, 3-9 Reinigen installieren, 3-9 außen, 8-2 Macintosh, 3-9 Drucker, 8-2 Macintosh OS X, Version 10.2 und 10.3, innen, 8-2 3-10...
Seite 142
Wartungsmodus, 5-11 Web-Links, 7-18 Informationen, 2-11 Website-Informationsquellen, 7-18 Windows Druckertreiber für Windows 2000 oder höher installieren, 3-10 Druckoptionen, 4-15 Druckoptionen für einen Auftrag auswählen, 4-15 Windows-PostScript-Treiber, 3-9 Xerox Recycling-Programme für Verbrauchsmaterialien, 8-4 Website-Informationsquellen, 7-18 Zähler Gesamtseitenzahl, 8-9 Drucker Phaser® 6130 Index-6...
