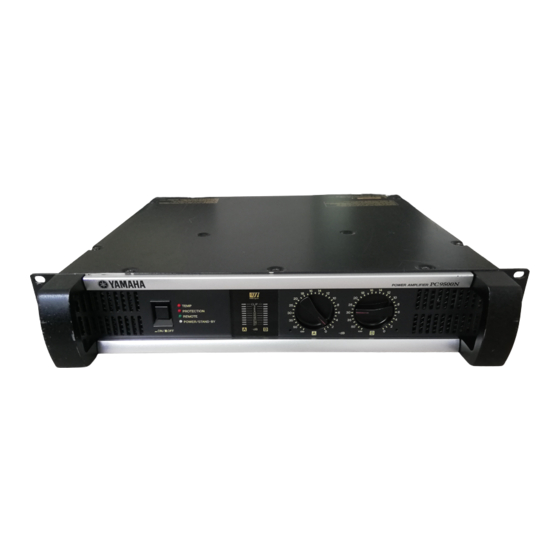

POWER AMPLIFIER
Bedienungsanleitung
D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha PC9500N

  • Seite 1 POWER AMPLIFIER Bedienungsanleitung...
  • Seite 2: Explanation Of Graphical Symbols

    300 ohm ribbon lead, change the lead-in to coaxial type cable. If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA 90620 The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.
  • Seite 3: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen WARNUNG Aufstellung Handhabung • Verbinden Sie das Netzkabel dieses Gerätes ausschließlich • Achten Sie darauf, dass das Netzkabel weder beschädigt, noch mit einer Netzsteckdose, die den Angaben in dieser Bedie- verdreht, gedehnt, erhitzt oder anderweitig beschädigt wird. nungsanleitung entspricht. Tun Sie das nicht, so besteht Bei Verwendung eines beschädigten Netzkabels besteht Brandgefahr.
  • Seite 4: Aufstellung

    VORSICHT Aufstellung Handhabung • Stellen Sie das Gerät niemals an einen der folgenden Orte: • Verwenden Sie für die Verbindung der Boxen mit dem Verstärker ausschließlich Lautsprecherkabel. Bei Verwen- - Orte, wo Öl verspritzt wird bzw. wo es zu starker dung anderer Kabel bestehen Brand- und Schlaggefahr.
  • Seite 5: Inhaltsverzeichnis

    Vorweg Vielen Dank, daß Sie sich für eine Endstufe PC9500N oder PC4800N der PC-Serie von Yamaha entschieden haben. Die PC-Serie beruht auf Yamahas langjähriger Erfahrungin Sachen PA-Geräte und ist ein weiteres Beispiel dafür, daß wir unsere Endstufen bis ins kleinste Detail entwickeln, so daß jeder Schaltkreis optimal funktioniert.
  • Seite 6: Bedienelemente Und Funktionen

    Bedienelemente und Funktionen Frontplatte 2 3 4 POWER/STAND-BY-Taste und -Diode TEMP-Diode Hiermit wird die Endstufe ein- und ausgeschaltet. Die Diese Diode leuchtet, sobald die Temperatur des Diode leuchtet grün, wenn Sie die Endstufe mit dieser Kühlgerippes über 85°C liegt. Taste einschalten. Pegelmeter Wenn die Endstufe mit einer Fernbedienung verbun- Hierbei handelt es sich um neungliedrige LED-...
  • Seite 7: Rückseite

    Angaben entspricht. • PARALLEL-Modus GND-Anschluß Im PARALLEL-Modus wird das an Eingang A Über diese Schraubklemme kann der PC9500N/ anliegende Signal zu Endstufe A und B übertragen. Eingang B ist nicht belegt. PC4800N geerdet werden. Wenn während des Betriebes Brummen oder Rauschen auftreten, sollten •...
  • Seite 8: Anschließen Der Boxen

    Anschließen der Boxen Boxen kann man auf folgende Arten mit der Endstufe verbinden. Die erforderliche Impedanz richtet sich nach dem Anschlussverfahren und der Anzahl der verwendeten Boxen. Bitte schauen Sie sich die nachstehenden Abbildungen an und sorgen Sie dafür, dass die Impedanz niemals unter den angegebenen Werten liegt. Verbindungen im STEREO/PARALLEL- Verbindungen im BRIDGE-Modus Modus...
  • Seite 9: Anschließen

    Anschließen Verwendung eines Euroblocks Anschließen der Boxen 1. Wenn die Adernklemmen geschlossen sind, müssen Schraubklemmen sie die Schrauben an der Oberseite des Euroblocks 1. Schalten Sie die Endstufe aus (POWER). lösen, um die Eingänge zu öffnen. 2. Schieben Sie die Adern in die geeigneten Eingänge 2.
  • Seite 10: Lüftung

    Minebia 3115PS-12T-B30 Ventilatoren verwendet (mit einem maximalen Luftstrom von 0,9 m /min und einem maximalen Statikdruck von 5 mmH O). Die rechte Abbildung zeigt, wie die beiden 3115PS-12T-B30 auf der Blende angebracht werden müssen. Lüftungssystem PC9500N/ 71.5±0.1 PC4800N PC9500N/ PC4800N Einheit...
  • Seite 11: Spezifikationen

    0 dB = 0,775 Vrms, halbe Leistung = 1/2 Ausgangspegel (Nennleistung) Änderungen der technischen Werte ohne Vorankündigung vorbehalten. Für das europäische Modell Gedacht für Zielgruppe/Anwender gemäß EN55103-1 und EN55103-2. Eingehender Strom: 20A (PC9500N) / 25A (PC4800N) Einsatzbereiche: E1, E2, E3 und E4.
  • Seite 12: Blockschaltbild

    Blockschaltbild...
  • Seite 13: Abmessungen

    Abmessungen 25 30 30 25 Einheit: mm...
  • Seite 14: Fehlersuche

    PROTECTION-Diode leuchtet Es wurde eine Gleich- Wenden Sie sich an Ihren Das Ausgangsrelais wird stromspannung von mehr Yamaha-Händler oder aktiviert, um die Boxen als ±2V an den Aus- an eine Kundendienst- zu schützen. gängen festgestellt stelle. Leistungsdiagramm...
