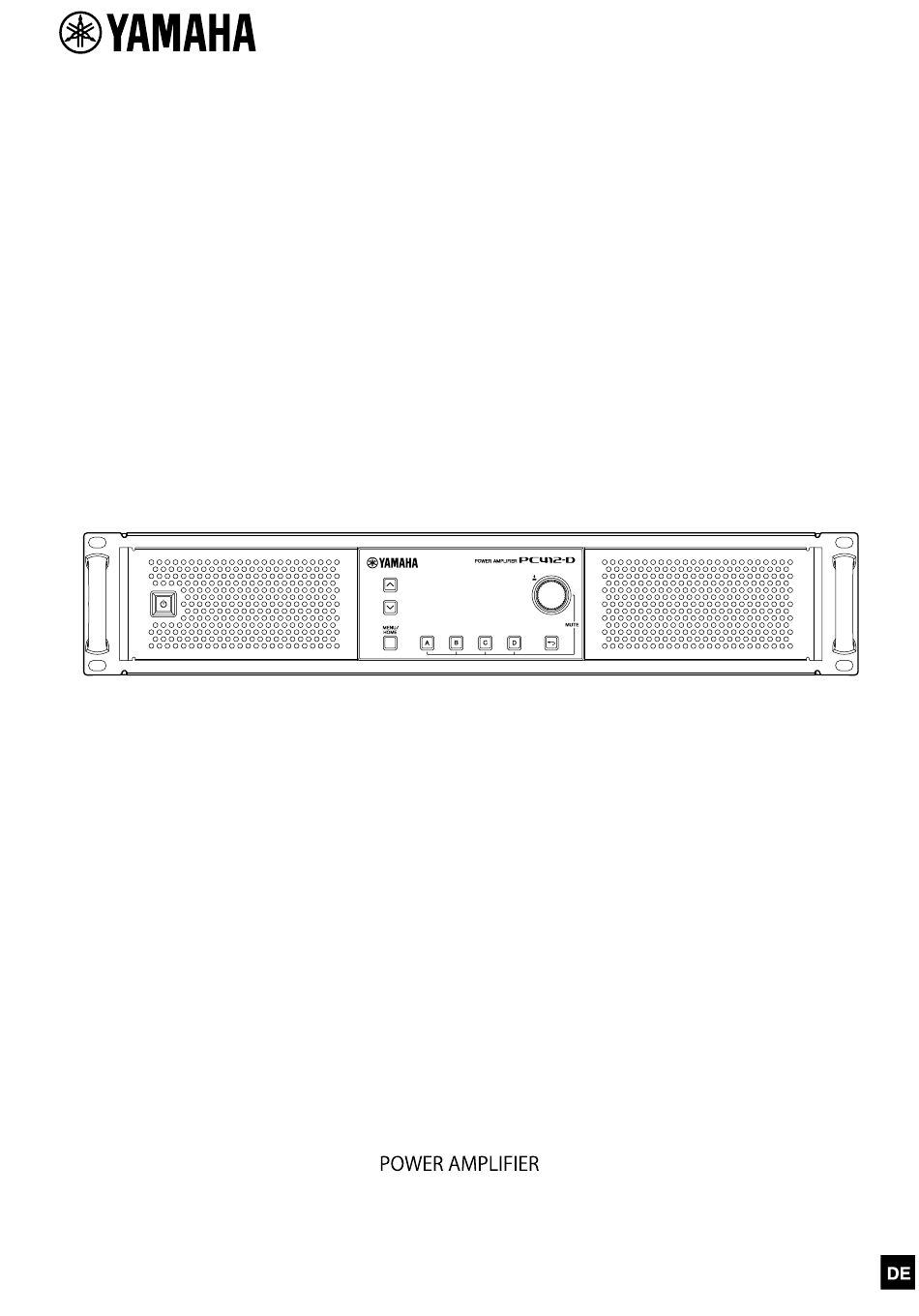

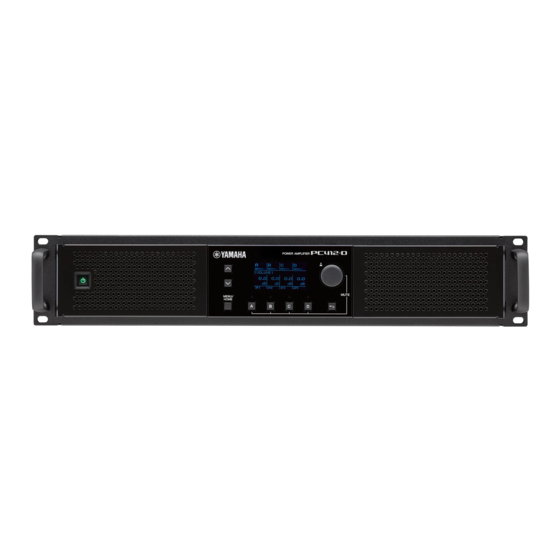

PC412-D PC412-DI PC406-D PC406-DI
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha PC412-D

Inhaltszusammenfassung für Yamaha PC412-D

  • Seite 1 PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einleitung .................. ...
  • Seite 3 7.4. INPUT REDUNDANCY.............. ...

  • Seite 4: Einleitung

    1. Einleitung 1. Einleitung Vielen Dank für den Kauf eines Leistungsverstärkers der Baureihe PC-D/DI von Yamaha (siehe Modelltabelle unten). Dieses Produkt ist ein Verstärker, der für Festeinbauten wie in einem Saal oder einer Kirche verwendet wird, oder für Vorträge und Live-Events im Innen- oder Außenbereich. Dieses Betriebshandbuch ist als Orientierung für den Installateur oder den System-Designer vorgesehen;...

  • Seite 5: Eigenschaften

    Erklärt sämtliche Gegenstände, die zur Einrichtung und Bedienung benötigt werden. • ProVisionaire Amp Editor, Einrichtungsleitfaden (HTML) Erklärt, wie die Software ProVisionaire Amp Editor verwendet wird, um dieses Produkt von einem Computer aus zu steuern. 2 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 6: Über Provisionaire Amp Editor

    Verstärkern (wie der XMV-Baureihe) einschließlich dieses Produkts einzurichten, zu überwachen und zu steuern. ProVisionaire Amp Editor ermöglicht eine zentralisierte Überwachung oder Steuerung mehrerer angeschlossener Geräte. Sie können den ProVisionaire Amp Editor von der Yamaha Pro Audio-Webseite herunterladen. http://www.yamahaproaudio.com/ 1.7. Firmware-Aktualisierungen Dieses Produkt ist für Firmwareaktualisierungen konzipiert, mit denen die Bedienbarkeit verbessert werden kann...

  • Seite 7: Signalverarbeitung In Der Pc-D/Di-Baureihe

    Sie die Eingangsempfindlichkeit und verringern den Verstärker-Gain. Durch Verringern der Lautstärke ändert sich die maximale Ausgangsleistung nicht. Wenn Sie zum Beispiel am PC412-D den Verstärker-Gain auf 32 dB einstellen, wird die maximale Ausgabe auf 1200 W und die Eingangsempfindlichkeit auf + 10 dBu festgelegt (bei einer Lautsprecherimpedanz von 8 Ω).

  • Seite 8: Bedienfeldbeschreibungen

    Verwenden Sie diese Tasten, um den Kanal auszuwählen, den Sie bedienen möchten (Kanal A, B, C oder D). Die Anzeigen zeigen den Status der Ausgabe an die Lautsprecher an. Anzeige Status Grün Es wird ein Signal über -60 dBFS ausgegeben. Gelb Limiter wird angewendet Stummschaltung ist aktiviert (leuchtet) PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 5...

  • Seite 9: Anzeige Status

    2.2. Rückseitiges Bedienfeld ● PC-D-Baureihe ● PC-DI-Baureihe ⑨ Buchse AC IN Schließen Sie das beiliegende Netzkabel an. Schließen Sie das Netzkabel zunächst an der Buchse am Gerät und dann den Netzstecker an eine Netzsteckdose an. 6 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 10 Dante-Gerät über ein Ethernet-Kabel (CAT5e oder besser wird empfohlen). Verwenden Sie RJ-45- Stecker für die PC-D-Baureihe, die dem Produkt etherCON CAT5 der Neutrik Corporation entsprechen. Verwenden Sie RJ-45-Anschlüsse für die PC-DI-Baureihe. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 7...
  • Seite 11 Dies sind analoge Eingangsanschlüsse. Es gibt zwei Anschlussarten: ● PC-D-Baureihe Dies sind symmetrische XLR-3-31-Buchsen, die ein Analogsignal für jeden Kanal eingeben. ● PC-DI-Baureihe Dies sind 3-polige Euroblock-Buchsen, die ein Analogsignal für jeden Kanal eingeben. 8 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 12: Vorbereitungen

    Setzen Sie die Filterelemente in die Winkel am Gerät ein; und setzen Sie dann vorne am Gerät das Gitter "L" an der linken Seite auf und das Gitter "R" an der rechten Seite auf. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 9...
  • Seite 13 3. Vorbereitungen HINWEIS • Sie können die Gitter mit einem Kabelbinder o. ä. an den Belüftungsöffnungen befestigen, um zu vermeiden, dass die Gitter verloren gehen. 10 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 14: Verbindungen

    Polstiftanschlüsse zu verwenden und zu isolieren. Verwenden Sie Polstiftanschlüsse; der leitfähige Bereich ist unten gezeigt. 5,08 mm, 6-poliger Euroblock Außendurchmesser 1,6 mm oder weniger, Länge etwa 7 mm (z. B. die AI0, 5-6 WH, hergestellt vom Unternehmen Phoenix Contact) PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 11...

  • Seite 15: Verbindungen Mit Dem [Gpi In / Out]-Anschluss

    Polstiftanschlüsse zu verwenden und zu isolieren. Verwenden Sie Polstiftanschlüsse; der leitfähige Bereich ist unten gezeigt. Außendurchmesser 1,3 mm oder weniger, Länge etwa 5 mm (z. B. die AI0, 5-6 WH, hergestellt vom Unternehmen Phoenix Contact) 12 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 16 4. Verbindungen PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 13...

  • Seite 17: Auswahl Des Lautsprecherkabels

    2,5 mm (AWG 13) 4 mm (AWG 11) 6 mm (AWG 9) HINWEIS • Die Euroblock-Anschlüsse der PC-DI-Baureihe sollten mit Kabeln von 0,2 bis 8 mm2 Aderquerschnitt (AWG 24 bis AWG 8) verwendet werden. 14 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 18: Lautsprecheranschlüsse

    CH C+ CH C+ CH C- CH C- WARNUNG • Berühren Sie niemals die Kontakte nicht verwendeter Kanäle, und schließen Sie sie niemals kurz. Auch an nicht genutzten Kontakten liegt hohe Spannung an. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 15...
  • Seite 19 CH C- EURO D CH D+ CH D- WARNUNG • Berühren Sie niemals die Kontakte nicht verwendeter Kanäle, und schließen Sie sie niemals kurz. Auch an nicht genutzten Kontakten liegt hohe Spannung an. 16 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 20: Anschlüsse Mit Hoher Impedanz (Nur Pc-Di-Baureihe)

    * Unter Berücksichtigung der unterschiedlichen Impedanz der Primärseite des Transformators, zukünftiger Änderungen des Spannungsabgriffs am Transformator und zukünftiger Erweiterungen durch weitere Lautsprechereinheiten empfehlen wir, eine Reserve von etwa 20 % einzuberechnen. ■ Beispiel für Anschluss mit hoher Impedanz PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 17...

  • Seite 21: Stromversorgungsanschluss

    • Wenn das Gerät durch Einstecken und Ziehen des Netzsteckers in schneller Folge ein- und ausgeschaltet wird, kann es zu Fehlfunktionen kommen. Warten Sie nachdem Sie das Gerät durch Herausziehen des Netzsteckers ausgeschaltet haben mindestens fünf Sekunden, bevor Sie den Netzstecker wieder anschließen, um das Gerät einzuschalten. 18 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 22: Umschalten Zwischen Eingeschalteten Zustand Und Standby-Modus Des Produkts

    • Wenn dieses Gerät an eine Netzsteckdose angeschlossen wird, befindet es sich im Standby-Modus, und es fließt eine geringe Menge Strom. Trennen Sie das Gerät durch Ziehen des Steckers vom Stromnetz, wenn Sie es längere Zeit nicht verwenden möchten. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 19...

  • Seite 23: Bedienung Des Bedienfelds

    Drehen Sie am Hauptregler, um eine Auswahl zu treffen. Wenn Sie den Hauptregler zur Bestätigung drücken, wird der Wert aktualisiert und auf den Klang angewendet. 4. Drücken Sie auf den Hauptregler, um die Bearbeitung eines Auswahlparameters zu bestätigen. 20 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 24 5. Bedienung des Bedienfelds Drücken Sie die Taste [ ](Zurück), um zum vorherigen Bildschirm zurückzukehren. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 21...

  • Seite 25: Home-Bildschirm

    Dies zeigt an, dass das Signal abgeschnitten ist. ⑤ Symbol der Bedienfeldsperre Zeigt an, dass die Bedienfeldsperre aktiviert ist. ⑥ E-Symbol Wenn Sie eine Voreinstellung abrufen und einen der Parameter bearbeiten, wird ein E-Symbol angezeigt. ⑦ Kanalname 22 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 26 SPEAKER PROCESSOR-Seite • SPEAKER PRESET-Seite • AMP SETTINGS-Seite • LOAD MONITORING-Seite ● Umblättern der Seiten Verwenden Sie zum Blättern die Tasten [∧][∨]. ● Aufrufen des MENU-Bildschirms Drücken Sie im HOME-Bildschirm auf die Taste [HOME/MENU]. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 23...

  • Seite 27: Matrix/Router-Seite

    Verwenden Sie die Kanalauswahltasten, um den Kanal auszuwählen, den Sie bedienen möchten, und drehen Sie dann den Hauptregler, um die Lautstärke zu ändern. Wenn Sie mehrere Kanäle auswählen, werden die Kanäle miteinander gekoppelt, und Sie können die Lautstärke bei gleichbleibender Differenz ändern. 24 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 28: User Eq-Seite

    Der Bildschirm EQ-Einstellung wird für die gekoppelten Kanäle angezeigt. ① Kanal Hier werden die Namen der gekoppelten Kanäle angezeigt. Wenn alle vier Kanäle miteinander gekoppelt sind, wird hier "ALL" angezeigt. HINWEIS • Die Kopplung wird ausgesetzt, wenn Sie den EQ-Bildschirm verlassen. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 25...

  • Seite 29: User Delay-Seite

    Verwenden Sie die Kanalauswahltasten, um den Kanal auszuwählen, den Sie bedienen möchten, und drücken Sie dann den Hauptregler, um den USER DELAY-Bildschirm zu öffnen. Wenn Sie mehrere Kanäle auswählen, werden die Kanäle miteinander gekoppelt, und Sie können die Verzögerungszeit bei gleichbleibender Differenz ändern. 26 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 30: Speaker Processor-Seite

    Zeigt den Namen der Lautsprechervoreinstellung für den abgerufenen Lautsprecher an. Verwenden Sie die Kanalauswahltasten, um den Kanal auszuwählen, den Sie bedienen möchten, und drücken Sie dann den Hauptregler, um SP LIBRARY-Bildschirm zu öffnen. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 27...

  • Seite 31: Amp Settings-Seite

    Zeigt an, ob die Impedanz der Lautsprecher überwacht wird (ON) oder nicht (OFF). ② Impedanz Zeigt die gemessene Impedanz an. Verwenden Sie die Kanalauswahltasten, um den Kanal auszuwählen, den Sie bedienen möchten, und drücken Sie dann den Hauptregler, um den LOAD MONITORING-Bildschirm zu öffnen. 28 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 32: Menu-Bildschirm

    Drücken Sie im MENU-Bildschirm die Taste [HOME/MENU], oder drücken Sie mehrmals oder für längere Zeit die Taste [ ](Zurück). 5.13. Alert-Bildschirm Wenn im Gerät der PC-D/DI-Baureihe eine Anomalie auftritt, wird auf dem Display eine Warnmeldung (Alert) angezeigt. Weitere Informationen zu den einzelnen Warnmeldungen finden Sie in der "Meldungsliste". PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 29...

  • Seite 33: Amp Preset-Bildschirm

    Es können bis zu 32 benutzerdefinierte Voreinstellungen im Gerät gespeichert werden. Sie können sie abrufen oder löschen, ihren Namen bearbeiten oder Schutzeinstellungen festlegen. Eine geschützte Verstärker- Voreinstellung ist durch ein Schlosssymbol markiert. ● Factory Preset A: 4in-4out ● Factory Preset B: 2in–4out 30 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 34 Drehen Sie den Hauptregler, um die gewünschte Verstärker-Voreinstellung auszuwählen, und drücken Sie den Hauptregler zum Bestätigen. Es erscheint ein Bildschirm zum Auswählen eines Bedienvorgangs. WARNUNG • Führen Sie beim Abrufen von Verstärker-Voreinstellungen zur Sicherheit kein Eingangssignal zu. Die Lautstärke könnte sich deutlich ändern. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 31...

  • Seite 35: Recall

    Hier können Sie auf OK klicken, um den Namen zu bestätigen, oder auf CANCEL, um die Eingabe abzubrechen. Eine geschützte Verstärker-Voreinstellung können Sie nicht überschreiben. 6.3. CLEAR Löscht eine gespeicherte Verstärker-Voreinstellung. Eine geschützte Verstärker-Voreinstellung können Sie nicht löschen. 32 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 36: Title

    Hier können Sie die Focus-Recall-Einstellungen vornehmen und bearbeiten. Focus ist eine Funktion, die selektiv Parameter einer Verstärker-Voreinstellung abruft, wenn diese Verstärker-Voreinstellung abgerufen wird. Sie können mehrere Parameter als Focus-Objekt auswählen. Eine geschützte Verstärker-Voreinstellung können Sie nicht verändern. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 33...

  • Seite 37: Protect

    • Stellen Sie die Uhrzeit auf der CLOCK-Seite des UTILITY-Bildschirms ein. • Sie können ProVisionaire Amp Editor verwenden, um die Zeit des Computers auf dieses Gerät anzuwenden. Näheres finden Sie im Installationshandbuch für den ProVisionaire Amp Editor. 34 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 38: Setup-Bildschirm

    (28,0 dB) PC412 (MAX: 42,0 dBu) (+16,0 dBu) 26,0 dB (+10,0 dBu) 32,0 dB +4,0 dBu (35,0 dB) +14,0 dBu (25,0 dB) PC406 (MAX: 39,0 dBu) (+13,0 dBu) 26,0 dB (+7,0 dBu) 32,0 dB PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 35...

  • Seite 39: Channel Name

    Drücken Sie im Zeicheneingabemodus die Taste [ ] (zurück), um erneut die Zeichenposition auswählen zu können. Hier können Sie auf OK klicken, um den Namen zu bestätigen, oder auf CANCEL, um die Eingabe abzubrechen. 36 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 40: Auto Sleep

    Hier wird der Schwellenwert in dBFS-Einheiten angegeben, an dem das Vorhandensein oder Fehlen eines Eingangssignals festgelegt wird. ③ TIME Hier wird die Zeit zwischen dem Ende des letzten Eingangssignals und dem Aktivieren des Ruhezustands eingestellt. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 37...

  • Seite 41: Input Redundancy

    OVERRIDE: Das Eingangssignal von Dante 1-4 ist der Hauptschaltkreis und die automatische Umschaltung erfolgt nur, wenn Audio mit hoher Priorität erkannt wird. ② AUTO RETURN Für BACKUP-Modus: Wenn dies eingeschaltet ist (ON), kehrt die Eingangsquelle zum Hauptschaltkreis zurück, wenn der Hauptschaltkreis wiederhergestellt wird. 38 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 42 Vorhandensein oder Fehlen eines unterbrechenden Eingangssignals festgelegt wird. ③ OVR RTN DLY (OVERRIDE RETURN DELAY) Im OVERRIDE-Modus, wenn AUTO RETURN eingeschaltet ist (ON), wird hier die Zeit zwischen dem Ende des unterbrechenden Eingangssignals und der Rückkehr zum Hauptschaltkreis angegeben. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 39...

  • Seite 43: Load Monitoring

    MONITORING-Bildschirm gesprungen sind, können Sie zwischen diesen umschalten, indem Sie abwechselnd die Taste [ ] (Zurück) und den Hauptregler drücken. ④ DETECT. FREQ. (DETECTION FREQ.) Hier wird die Frequenz des zu erkennenden Audiosignals festgelegt. 40 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 44: Power Supply

    In Fällen, in denen mehrere Verstärker gleichzeitig gestartet werden, können Sie diese Einstellung nutzen, und durch die Zeitverzögerung verhindern, dass Sicherungsschalter ausgelöst werden. HINWEIS • Wenn das Gerät über das vordere Bedienfeld umgeschaltet wird, erfolgt die Umschaltung sofort, unabhängig von dieser Einstellung. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 41...

  • Seite 45: Gpi

    Verstärker des angegebenen Kanals in den Ruhemodus versetzen STANDBY Umschalten zwischen ON/Standby PRESET RECALL Voreinstellungen der angegebenen Nummer abrufen VOLUME + Lautstärke um je 1 dB erhöhen VOLUME - Lautstärke um je 1 dB verringern 42 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 46 Kanäle normal ist (im festgelegten oberen/unteren Bereich) Einer der angegebenen Kanäle ist CHANNEL MUTE　 stummgeschaltet FAULT OUT Einer der angegebenen Kanäle befindet sich im Fehlerzustand Voreinstellung der angegebenen PRESET RECALL　 Nummer wird abgerufen PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 43...

  • Seite 47: Processing-Bildschirm

    Hier können Sie den Eingangspegel von den Dante-Eingängen (1-16) und den analogen Eingangsbuchsen angeben. ① ON/OFF Schaltet den Kanal ein/aus. ② LEVEL Legt den Eingangspegel fest. ③ POLARITY Die Phrase ist normal, wenn "NORMAL" ausgewählt ist, und invertiert, wenn "INVERTED" ausgewählt ist. 44 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 48: Matrix

    Hiermit wird die Lautstärke des Sends vom Eingangskanal an die Matrix festgelegt. ● OUTPUT Hier können Sie den Ausgangspegel und den Ein/Aus-Status der Matrix bearbeiten. ① ON/OFF Schaltet den Kanal ein/aus. ② LEVEL Legt den Ausgangspegel der Matrix fest. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 45...

  • Seite 49: Router

    In diesem Bildschirm wird der in der vorhergehenden MATRIX zugewiesene Ton auf die vier Verstärkerkanäle verteilt. ① ROUTING Hiermit wählen Sie einen Eingangskanal (CH 1-4) aus und weisen ihn einem Verstärker A-D zu. 46 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 50: User Eq/Delay

    Hauptregler drücken, können Sie den Parameterwert einstellen. Wenn Sie die Taste [ ] (zurück) drücken, kehrt der Cursor zum Parameternamen zurück. Wenn Sie erneut die Taste [ ] (zurück) drücken, kehren Sie zur Bandauswahl zurück. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 47...

  • Seite 51: Speaker Processor

    • Die drei Verzögerungszeitanzeigen ändern sich parallel. 8.6. SPEAKER PROCESSOR 8.6.1. SP LIBRARY Hier können Sie die optimalen Einstellungen für die angeschlossenen Lautsprecher abrufen. 8.6.2. Abrufen einer Lautsprecher-Voreinstellung 1. Drücken Sie eine Kanalauswahltaste, um den Abrufzielkanal auszuwählen. 48 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 52 ・Um einen Abruf durchzuführen: Drehen Sie den Hauptregler, um OK auszuwählen, und drücken Sie ihn zur Bestätigung. ・Um den Abruf abzubrechen: Drehen Sie den Hauptregler, um CANCEL auszuwählen, und drücken Sie ihn zur Bestätigung. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 49...
  • Seite 53 Stellt den Gc (Gain an der Grenzfrequenz) im Bereich von -6 bis +6 dB ein. Bei einer Einstellung von -3 dB handelt es sich um ein Butterworth-Filter, und bei von -6 dB um ein Linkwitz-Riley-Filter. Wenn diese Option ausgewählt ist, wird der Gc-Regler angezeigt. 50 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 54 Hier wird die Verzögerungszeit in Millisekunden angegeben. ③ DISTANCE Hier wird die Verzögerungszeit als Abstand (in Meter und Fuß) verbunden mit TIME angezeigt. 8.6.6. EQ Hier können Sie die Parameter des 16-Band PEQ des Lautsprecherprozessors bearbeiten. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 51...
  • Seite 55 ] (zurück) drücken, kehrt der Cursor zum Band zurück. 8.6.7. OUTPUT ① LEVEL Stellt den Pegelunterschied zwischen den Lautsprechern in Schritten von 0,05 dB ein. 8.6.8. PEAK LIMITER ① ON/OFF Schaltet den Peak-Limiter ein und aus. 52 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 56 Hier wird die Impedanz des angeschlossenen Lautsprechers im Bereich von 4,0 Ω-36,0 Ω angegeben. Die Spannung (V) wird automatisch damit gekoppelt. Stellen Sie dies auch dann als Impedanz einer Einheit ein, wenn Sie mehrere Lautsprecher parallel anschließen. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 53...

  • Seite 57: Network-Bildschirm

    • Der Name kann aus bis zu 32 Zeichen bestehen. • Die folgenden Zeichen können eingegeben werden. ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz 0123456789 !"#$%&'()*+,-./:;<⇒?@[\]^_`{|} • Davon abweichende Zeichen, die in ProVisionaire Amp Editor zugewiesen wurden, werden als "?" angezeigt. 54 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 58: Dante

    Hops ist eine Richtlinie für die Latenz, die Sie angeben sollten. Im folgenden werden typische Latenzeinstellungen für verschiedene Anzahlen von Hops angegeben. Latenz Anzahl der Hops (ms) Bis zu 3 0,25 Bis zu 5 Bis zu 10 PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 55...
  • Seite 59 DISCONNECTED Zu einer Domäne hinzugefügt, jedoch nicht mit dem DDM-Server verbunden UNMANAGED Nicht zu einer Domäne hinzugefügt • LOCAL: zeigt den Zugriffsstatus der Dante-Einstellungen (einschließlich DANTE PATCH) des momentan bedienten Geräts an. READ WRITE　Bearbeitbar READ ONLY　Schreibgeschützt 56 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 60: Control

    Abhängig von den Einstellungen in IP SET.(①), wird dies wie folgt angezeigt. • UNIT ID: Standard-Gateway ist deaktiviert • STATIC IP: Standard-Gateway wird manuell eingestellt ⑤ MAC Zeigt die MAC-Adresse an. Diese Adresse wird nur angezeigt und kann nicht geändert werden. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 57...

  • Seite 61: Utility-Bildschirm

    Aktiviert und Deaktiviert einen PIN-Code für die Bedienfeldsperre. ⑧ UNLOCK PIN (PANEL UNLOCK PIN) Gibt einen PIN-Code für die Bedienfeldsperre an (beliebige vierstellige Zahl). Wenn Sie einen PIN-Code festlegen, muss dieser eingegeben werden, um das Bedienfeld zu entsperren. 58 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 62: Pin-Code Festlegen

    Taste [ ] (zurück), und wählen Sie mit dem Hauptregler die Ziffer aus, die Sie korrigieren möchten. 4. Drücken Sie den Hauptregler, um OK auszuwählen. Es erscheint ein Bildschirm zur Eingabe eines neuen PIN-Codes. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 59...

  • Seite 63: Bedienfeldsperre Aufheben

    Der PIN-Code wird bestätigt. 10.3. Bedienfeldsperre aufheben Wenn Sie das Bedienfeld im gesperrten Zustand bedienen, erscheint die folgende Nachricht auf dem Bildschirm. Drehen Sie den Hauptregler, um OK auszuwählen, und drücken Sie den Hauptregler zum Bestätigen. 60 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 64: Home Screen

    Sicherungsbatterie ersetzt wird. ④ RUN TIME Zeigt die Gesamtbetriebszeit dieses Geräts an. ⑤ VERSION • FIRMWARE: Zeigt die Firmware-Version an. • Dante: Zeigt drei Dante-bezogene Versionen an. • SERIAL: Zeigt die Seriennummer dieses Geräts an. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 61...

  • Seite 65: Clock

    Auf dem Bildschirm erscheint eine Meldung wie die folgende. ・Für Neustart: Drehen Sie den Hauptregler, um YES auszuwählen, und drücken Sie ihn zur Bestätigung. ・Um den Abruf abzubrechen: Drehen Sie den Hauptregler, um NO auszuwählen, und drücken Sie ihn zur 62 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 66 10. UTILITY-Bildschirm Bestätigung. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 63...

  • Seite 67: Log

    Drehen Sie den Hauptregler, um ein Ereignis auszuwählen, und drücken Sie den Hauptregler, um den DETAIL VIEW-Bildschirm aufzurufen. Einzelheiten zu den Meldungen finden Sie in der "Meldungsliste." HINWEIS • In dieser Bildschirmansicht wechseln Sie durch Drehen des Hauptreglers zum vorigen oder nächsten Log-Eintrag. 64 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 68 ② LOG CLEAR Wenn Sie die Log-Data-Anzeige löschen möchten (z. B. im Rahmen einer Wartung), wählen Sie im folgenden Bestätigungsbildschirm YES, um das Protokoll zu löschen. Die im internen Speicher gespeicherten Log-Daten bleiben erhalten. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 65...

  • Seite 69: Informationen Über Dante

    Netzwerk übertragen. Besuchen Sie die Website von Audinate für Näheres über Dante. http://www.audinate.com/ Weitere Informationen über Dante finden Sie auch auf der Pro-Audio-Webseite von Yamaha. http://www.yamahaproaudio.com/ HINWEIS • Verwenden Sie in einem Dante-Netzwerk nicht die EEE-Funktion (*) eines Netzwerk-Switches.

  • Seite 70: Anschlussmethoden

    Wenn Sie mehr als 80 Einheiten anschließen möchten, teilen Sie diese in Teilnetze auf. HINWEIS • Wenn Sie Dante Controller und ProVisionaire Amp Editor auf demselben Computer betreiben möchten, müssen Sie diese über getrennte Netzwerkschnittstellenkarten verbinden. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 67...

  • Seite 71: Kettenverbindung

    • Die drei Dante-Ports [PRIMARY]/[SECONDARY] und NETWORK werden über einen internen Switch miteinander verbunden, so dass Sie einen beliebigen Port für Dante-Audio-Verbindungen oder Dante- Computer-Verbindungen verwenden können. • Verbinden Sie immer nur einen Port mit jedem externen Switch, da ansonsten eine Netzwerkschleife entstehen würde. 68 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 72: Dante-Einstellungen

    Dante Controller ist eine Anwendersoftware zum Einrichten eines Dante-Netzwerks und für das Audio-Routing. Verwenden Sie Dante Controller, wenn Sie sich mit einem anderen Dante-Gerät als einem Yamaha Digitalmischpult verbinden, das die Integration mit der PC-D/DI-Baureihe unterstützt, oder wenn Sie genauere Einstellungen vornehmen möchten.

  • Seite 73: Einstellungen Von Dante Controller

    Route eingerichtet ist, erscheint ein grünes Kontrollkästchen-Symbol. Näheres finden Sie im Benutzerhandbuch von Dante Controller. Näheres über den Dante-Kanal, dem der Ausgang eines sendenden Geräts (z. B. Digitalmischpult) zugewiesen ist, finden Sie in der Bedienungsanleitung des sendenden Geräts. 70 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 74: Zurücksetzen Auf Die Werkseinstellungen (Initialisierung)

    5. Drehen Sie im Bestätigungsbildschirm den Hauptregler, um "YES" auszuwählen, und drücken Sie den Hauptregler zum Bestätigen. Wenn die Initialisierung abgeschlossen ist, wird das Gerät automatisch neu gestartet und in den Einschaltzustand versetzt. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 71...

  • Seite 75: Initialisierung, Falls Sie Den Pin-Code Vergessen Haben, Usw

    3. Drücken Sie den Hauptregler zur Bestätigung. Die Initialisierung beginnt. Während der Initialisierung leuchten alle Kanalanzeigen rot. Nach der Initialisierung leuchten alle Kanalanzeigen grün, das Gerät startet automatisch neu, und schaltet in den Bereitschaftszustand. 72 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 76: Verzeichnis

    Wenn Sie das Filterelement montieren, während es noch feucht ist, bewirkt dies Fehlfunktionen. Platzieren Sie das Filterelement über der Lüftungsöffnung, und setzen Sie das Gitter auf. Die Ersatzteilnummern der Filterelemente sind wie folgt. ・Filterelement L: VAS54300 ・Filterelement R: VAS54400 PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 73...

  • Seite 77: Funktionsliste

    -18.0 dB to +18.0 dB 0.0 dB 63.0～0.1 TYPE 5 types *2 DELAY OFF/ON ● TIME 0.0 ms to 1000.00 ms 0.00 ms 0.0 mt to 343.59 mt 0.00 mt 0.0 ft to 1127.26 ft 0.00 ft 74 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 78 6.3 V to 424.3 V 200V ATTACK 0.0s to 30.0s 1.0s RELEASE 0.0s to 60.0s 2.0s MODE OFF/X-OVR/EQ ● TYPE *24 characters "" PRESET *24 characters "" ● INFORMATIO NAME IMPEDANCE 4.0 to 32.0 Ω 8.0 Ω PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 75...
  • Seite 79 0.0 Ω to 50.0 Ω 0.0 Ω POWER STANDBY STANDBY/ON STANDBY SUPPLY POWER ON POWER ON ALWAYS KEEP SETTING DEFAULT STANDBY/KEEP PREVIOUS PREVIOUS STATE STATE POWER ON 0 sec to 120 sec 0 sec DELAY 76 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 80 AUTO 10 sec/30 30min DIMMER PANEL sec/1min/3min/30min DIMMER DIMMER 0%/25%/50%/75% BRIGHTNES AUTO 10 sec/30 NEVER PANEL sec/1min/3min/30min/1 LOCK hour/NEVER PANEL PARTIAL/ALL PARTIAL LOCK MODE ENABLE OFF/ON PANEL UNLOCK PANEL *four-digit number 0000 UNLOCK PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 77...
  • Seite 81 *5: No Assign, Power Amp Start, Channel Mute, Channel Sleep, Standby, Preset Recall, Volume +, Volume - *6: No Assign, Power Amp Start Status, Redundant Status, CH Impedance Detect Status, CH MUTE Status, Fault Out, Preset Recall 78 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 82: Meldungsliste

    Over 276[V] Verstärker kann stabile nicht gestartet Stromversorgung werden, da die an, die den Stromversorgung Geräteanforderung die zulässige en entspricht. Betriebsspannung überschreitet. Der Verstärker wurde angehalten, da die Stromversorgung die zulässige Betriebsspannung überschreitet. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 79...
  • Seite 83 Ausgangslautstärk weil eine erhöhte e, damit der Spannung in den aktuelle Wert nicht Verstärker des überschritten wird. betroffenen Kanals - Es könnte ein geflossen ist. Kurzschluss an der Ausgangsbuchse des Lautsprechers vorliegen. 80 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 84 Anomalie am gemeldet, dass der Lautsprecher oder Impedanzwert des am Kabel vorliegt. entsprechenden - Vergewissern Sie Kanals niedriger ist sich, dass der als der Threshold-Wert angegebene Wert. richtig eingestellt ist. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 81...
  • Seite 85 (ON), kann es sein, dass der Schaltkreis plötzlich erneut umgeschaltet wird, wenn die Verbindung wiederhergestellt wurde.) D* CHANGED TO INFORMATION Der Override- Modus der Eingangsredundan z hat das Audiosignal auf den sekundären Schaltkreis umgeschaltet. 82 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 86 Der Updater auf Mismatch Version dieser der Webseite Einheit ist nicht mit enthält die der Version der Firmware für diese Dante-Firmware Einheit und die kompatibel. Dante-Firmware als Set. Führen Sie für beide ein Update durch. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 83...
  • Seite 87 - Stellen Sie in CLOCK wurde ein Problem Dante Controller festgestellt. den Worttakt des gesamten Systems richtig ein. - Vergewissern Sie sich, dass die Einstellung Fs (Samplefrequenz) für die Geräte, deren Audio gepatcht ist, übereinstimmt. 84 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 88 Netzwerks ist im Schaltkreis, der [SECONDARY]-Port angeschlossen ist. PORT! an den [SECONDARY]-Port angeschlossen ist, ein Fehler aufgetreten. DANTE WORD Funktioniert ordnungsgemäß als Zeigt an, dass das Gerät als Wordclock- CLOCK MASTER Wordclock-Master. Master arbeitet. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 85...
  • Seite 89 Im Falle eines redundanten angeschlossen ist. Netzwerks ist im Schaltkreis, der an den [SECONDARY]-Port angeschlossen ist, ein Fehler aufgetreten. • Wenn die ID leer ist, wird diese Meldung angezeigt. Andernfalls wird die ID angezeigt. 86 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 90: Fehlerbehebung

    Der Klang ist dumpf. Es werden Es wird ein Filter angewendet. Der Verwenden Sie X-OVER, um die keine hohen Frequenzen Filterstatus kann auf der Seite SP Filtereinstellungen zu ändern. ausgegeben. PROCESSOR des HOME-Bildschirms angezeigt werden. PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 87...
  • Seite 91 - Schalten Sie das Gerät aus und wieder ein, nachdem Sie Clear Config ausgeführt haben. - Führen Sie vom Bildschirm dieses Geräts aus UTILITY > REBOOT aus, nachdem Sie Clear Config ausgeführt haben. 88 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 92: Allgemeine Technische Daten

    8 Ω, 1 kHz, halbe Leistung, Eingang 150 Ω ≦ -60 dB Shunt A- Bewertung Signal- 8 Ω, /Rauschabstand Gain Einstellung 112 dB 109 dB 112 dB 109 dB = 32 dB, A- Bewertung PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 89...
  • Seite 93 Lautsprechervoreinstellung Gleichspannungs Herunterfahren der Stromversorgung (keine automatische fehler Wiederherstellung) Verstärkerschutz Thermischer Ausgangsbegrenzer (automatische Wiederherstellung) → Stummschaltung Ausgang (automatische Wiederherstellung) Überspannung Stummschaltung Ausgang (automatische Wiederherstellung) Überspannung Ausgangsbegrenzer (automatische Wiederherstellung) Integrierter Leistungsbegren Ausgangsbegrenzer (automatische Wiederherstellung) 90 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 94 7,62 mm Euro-Block 8-polig x 1 Steuerung RJ45 x 1 Remote, Fault Euro-Block 8-polig (Mini) x 2 Output (GPI x 4, GPO x 6, +5 V x 2) AC IN Netzeingangsbuchse (powerCON 20A) x 1 PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 91...
  • Seite 95 • Ein fehlerhafter Anschluss liefert keine korrekte Verbindung zwischen Masse und Erde und führt zu Fehlfunktionen des Verstärkers oder des Messgeräts. Die Erläuterungen in diesem Dokument verwenden die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Die neuste Version kann von der Yamaha-Website heruntergeladen werden. 92 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 96: Strombedarf

    100 V(8 Ω) 20,6 2033 70,7 V(4 Ω) 22,2 2226 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 93...
  • Seite 97 100 V(8 Ω) 17,3 2088 70,7 V(4 Ω) 18,3 2196 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal 94 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 98 4 Ohm/CH 16,5 1657 2 Ohm/CH 23,9 2400 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 95...
  • Seite 99 1107 4 Ohm/CH 1567 2 Ohm/CH 10,3 2310 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal 96 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 100 100 V(16 Ω) 11,7 1164 70,7 V(8 Ω) 11,5 1149 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 97...
  • Seite 101 100 V(16 Ω) 1107 70,7 V(8 Ω) 1140 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal 98 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...
  • Seite 102 100 V(16 Ω) 1121 70,7 V(8 Ω) 1126 Testsignal rosa Rauschen, Bandbreite begrenzt 22 Hz bis 22 kHz Alle Kanäle betrieben, 1BTU = 1055,06 J = 0,252 kcal, (W) × 86 = cal PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch | 99...

  • Seite 103: Abmessungen

    13. Verzeichnis 13.8. Abmessungen Gerät: mm 13.9. Blockschaltplan 100 | PC412-D PC412-DI PC406-D PC406-DI Benutzerhandbuch...

  • Seite 104: Block Diagram

    PC412-D/PC406-D/PC412-DI/PC406-DI Block Diagram LIMIT, LIMIT, Speaker Processor Speaker FIR EQ Peak Cross Cross Polarity 16 Band Level Delay Limiter Limiter Over Over *1 Solo *3/ Device Mute Signal Impedance High/Low Detector Matrix Matrix Sleep/ Alert LIMIT PROTECT Input Input SPEAKERS...
  • Seite 105 Manual Development Group © 2019 Yamaha Corporation Published 03/2020 YJMA-B0...
