TechniSat DigiCorder S2 Bedienungsanleitung Seite 10

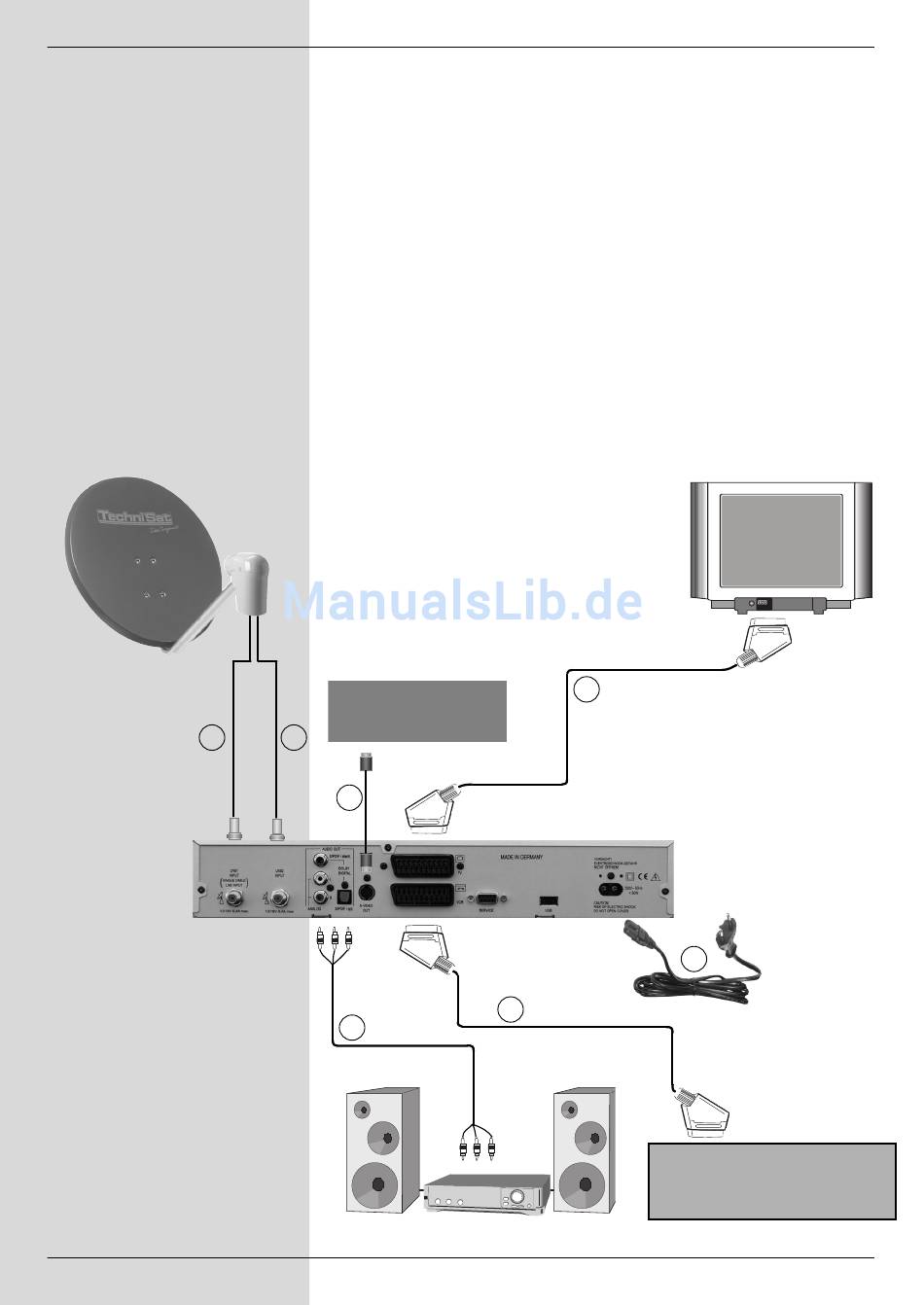

Anschluss des DVB-Receivers an eine
Sat-Anlage
a. Netzverbindung
b. Verbindung des LNB 1 mit dem LNB-Eingang 1 des
DVB-Receivers. (Bitte beachten Sie: Beim Betrieb mit
einem Antennensignal muss das LNB unbedingt mit
LNB-Eingang 1 verbunden werden.)
c. Verbindung des LNB 2 mit dem LNB-Eingang 2 des
DVB-Receivers.
d. Scartverbindung des DVB-Receivers mit dem
Fernsehgerät.
e. Scartverbindung eines Videogerätes mit der VCR-
Scartbuchse des DVB-Receivers.
f. Verbindung des S-Video Ausgangs mit dem S-Video-
Eingang eines Gerätes (z.B. Beamer).
g. Verbindung der Audio-Ausgänge mit einer HiFi-Anlage.
z.B. Beamer
b c
f
g
d
e
10
a
VCR
