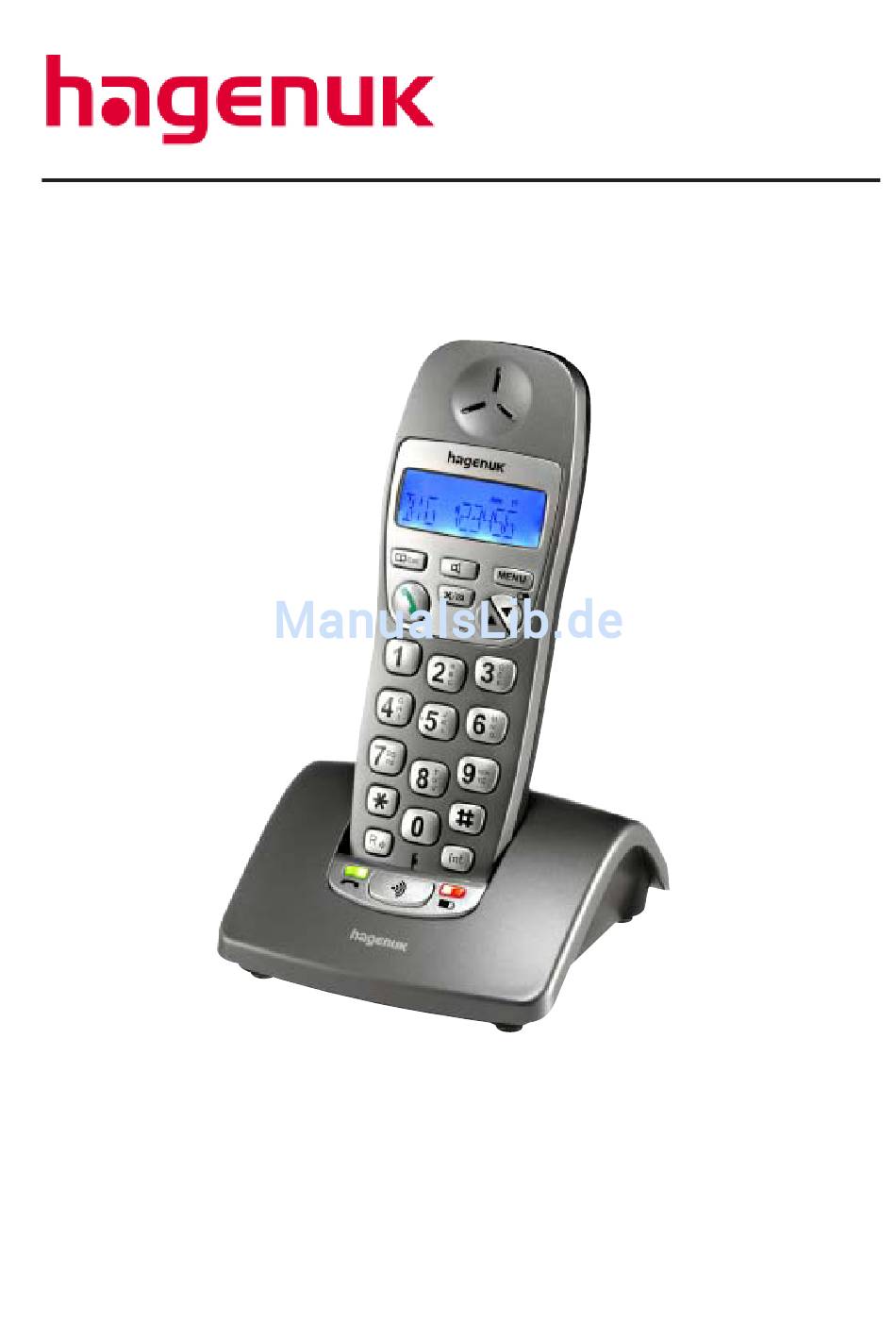

- Seite 1 BIG 550 DECT Bedienungsanleitung Sicherheitshinweise Schnurloses DECT - Grosstastentelefon 11/06 AN V4...
-
Seite 3: Kurzbedienungsanleitung Mobilteil
Kurzbedienungsanleitung Mobilteil Mobilteil ausschalten R-Taste lang drücken Mobilteil einschalten R-Taste kurz drücken Warn- und Signaltöne MENU-MOBILTEIL-TOENE ç ein-/ausschalten Eintrag wählen Extern anrufen oder Intern anrufen ç Wahlwiederholung Eintrag wählen 3 x MENU n MENU n MENU Rufnummer im Melodie auswählen cd MENU Telefonbuch speichern è... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzbedienungsanleitung Mobilteil ......3 Kurzübersicht Mobilteil ..........6 LC-Display................ 7 Kurzübersicht Basis............8 Kunden- Hotline .............. 9 Lieferumfang ..............10 Leistungsmerkmale ............10 Sicherheitshinweise ............11 Menüstruktur ..............12 Telefon in Betrieb nehmen ........... 13 Basis aufstellen und anschließen ............13 Mobilteil in Betrieb nehmen/Akkus einlegen........ - Seite 5 Mobilteil anmelden ................. 25 Telefonieren ..............26 Freisprechen ..................26 Gespräch annehmen ................26 Extern Anrufen..................26 Extern Anrufen mit Wahlvorbereitung ..........26 Intern Anrufen ..................26 Wahlwiederholung ................. 27 Wahl aus der Anruferliste ..............27 Wahl aus dem Telefonbuch ..............27 Mikrofon stumm schalten (MUTE) ............
-
Seite 6: Kurzübersicht Mobilteil

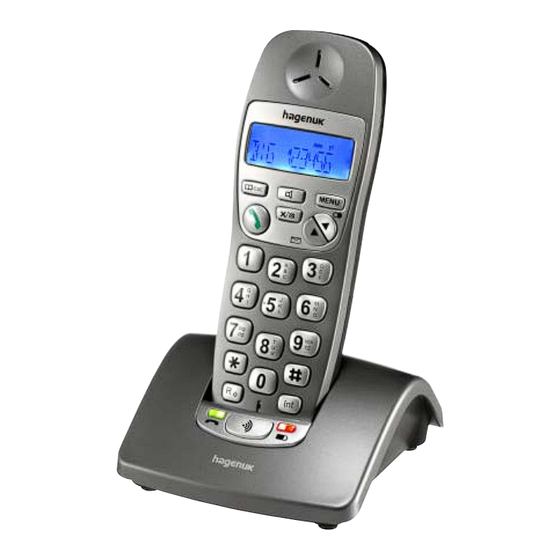

Kurzübersicht Mobilteil Display Telefonbuch/Exit (zurück) Freisprechtaste Menütaste Stumm-/Löschtaste Scrolltaste/Wahl- wiederholung/Öffnen der Anruferliste/Wahl- pause/Lautstärkeein- stellung Verbindungstaste Alphanumerische Tastatur Tastensperre Lautsprecher Internverbindung Mikrofon Ladekontakte R-Taste/Mobilteil Ein/... -
Seite 7: Lc-Display
LC-Display Anzeige Name Definition Gesprächstaste Anzeige wenn Gespräch aktiv Lautsprecher Anzeige für Freisprechen/Lauthören Extern Anzeige für externes Gespräch Intern Anzeige für internes Gespräch CLIP-Anzeige Anzeige blinkt: Neue Anrufe in der Anruferliste Telefonbuch Anzeige für Telefonbuch Menü Anzeige für Menü Batterie Dreistufige Ladeanzeige 1 Segment: Akku leer 2 Segmente: Akku halb voll... -
Seite 8: Kurzübersicht Basis
Kurzübersicht Basis Ladekontakte Pagingtaste LED Anzeige grün LED Anzeige rot Zeigt den Ladevor- Die LED leuchtet permanent, gang der Akkus an, sobald das Gerät an das wenn das Mobilteil in Stromnetz angeschlossen der Basisstation ist, abgelegt wird blinkt schnell während des Anmeldevorgangs eines Mobilteiles, blinkt langsam bei... -
Seite 9: Kunden- Hotline
Kunden- Hotline Falls Sie bei der Installation oder dem Betrieb unseres Gerätes Probleme haben sollten, bieten wir Ihnen unter folgenden Hotlines kompetente Hilfe Hotline für Deutschland : 01805 88 01 01 (12 Cent / Min. aus dem Festnetz) für Österreich 08209 19 93 0 (16 Cent / Min. -
Seite 10: Lieferumfang
Lieferumfang • 1 Basis • 1 Mobilteil • 2 Akkus • 1 Steckernetzteil • 1 Telefonanschlusskabel (TAE) • 1 Bedienungsanleitung • 1 Garantiekarte Leistungsmerkmale • DECT-Telefon nach GAP-Standard • Hörgerätekompatibel • Freisprechen, Mute, Pause, Intercom • Anmelden von bis zu 2 Mobilteilen an einer Basis möglich •... -
Seite 11: Sicherheitshinweise
Herzlichen Glückwunsch zum Kauf Ihres DECT - Telefons ! Damit Sie Ihr Gerät komfortabel bedienen können, lesen Sie bitte auf den folgenden Seiten nach, wie Ihr Gerät funktioniert. Sicherheitshinweise Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizlüftern o.ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Er- schütterungen aus. -
Seite 12: Menüstruktur
Menüstruktur MENÜ TELEFONBUCH HINZUFUEGEN NAME ? NUMMER ? MELODIE 1-3 LOESCHEN NAME BESTAETIGEN? AENDERN *NAME ? NUMMER ? MELODIE 1-3 LAUTST 1-3/ EINSTELLUNGEN BASIS-LAUTST TON AUS BASIS-MELODY MELODIE 1-3 MT ABMELDEN PIN ? MOBILTEIL ? PIN CODE PIN ? NEUE PIN WIEDERH MFV IWV FLASH1... -
Seite 13: Telefon In Betrieb Nehmen
Telefon in Betrieb nehmen Basis aufstellen und anschließen Stellen Sie die Basis an einer zentralen Stelle der Wohnung/des Hauses auf, z.B. im Flur. Meiden Sie als Aufstellort die Nähe von Rundfunk- und Fernsehgeräten/Monitoren und PCs. Die Basis ist für den Betrieb in geschützen Räumen mit einem Temperaturbereich von +5 °C bis +35 °C bei einer relativen Luftfeuchte von 25% bis 85% ausgelegt. -
Seite 14: Mobilteil In Betrieb Nehmen/Akkus Einlegen
Mobilteil in Betrieb nehmen/Akkus einlegen Das Display ist durch eine Folie geschützt. Folie bitte abziehen. Legen Sie die Akkus in das Akkufach (Abb. a). Achten Sie auf die richtige Polung! Akkufach schließen - Deckel einlegen und nach oben schieben bis er einrastet (Abb. -
Seite 15: Werkseinstellungen
Werkseinstellungen Sowohl für die Basis als auch für das Mobilteil können Sie eine Reihe von Einstellungen vornehmen, die durch ein RESET wieder in den Aus- lieferungszustand zurückgesetzt werden können. Voreingestellt sind folgende Parameter (Werkseinstellungen): Warnton Akku leer Warnton Reichweite Tastenton Automatische Annahme Melodie Interner Anruf Lautstärke Interner Anruf... -
Seite 16: Einstellungen Der Basis
Einstellungen der Basis „SET UP“ Ausgeführte Einstellungen werden stets mit einem kurzen Quittungston bestätigt. Ist die Einstellung nicht korrekt bzw. möglich hören Sie einen langen Quittungston. Ruftonlautstärke der Basis „BASIS LAUT“ Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH è Auswählen EINSTELLUNG Bestätigen... -
Seite 17: Mobilteil Abmelden
Aktion Tasten drücken Displayanzeige é 1...4 Basis auswählen oder NEUE BASIS 1...4 oder AUTO bestätigen MENU BIG BUTTON X (X=interne Nr. des Mobilteils, wenn Anzeige von Basis unterstützt wird) Mobilteil abmelden „MT-ABMELDEN“ Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH è... -
Seite 18: Wahlverfahren Einstellen
Wahlverfahren einstellen „MFV - IWV“ Es stehen Ihnen zwei Wahlverfahren zur Auswahl bereit: • MFV (Tonwahl) - heute Standard • IWV (Impulswahl) - nur noch bei älteren Telefonanlagen erforderlich Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH è Auswählen EINSTELLUNG Bestätigen MENU BASIS-LAUTST... -
Seite 19: Zurückstellen Auf Werkseinstellungen
Zurückstellen auf Werkseinstellungen „ZURUECKST“ Mobilteil und Basis werden wieder auf die Werkseinstellung zurückgesetzt. Das gilt auch für die PIN (0000). Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH è Auswählen EINSTELLUNG Bestätigen MENU BASIS-LAUTST é Auswählen WERKSEINST Bestätigen MENU PIN? PIN eingeben (4-stellig) 0...9 Bestätigen MENU... -
Seite 20: Akkuwarnton
Akkuwarnton „AKKU LEER“ Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH é Auswählen MOBILTEIL Bestätigen MENU TOENE Bestätigen MENU TASTENTON è Auswählen AKKU LEER Bestätigen MENU EIN (AUS) ç Auswählen EIN oder AUS Einstellung bestätigen MENU AKKU LEER Menu verlassen BIG BUTTON 1 Reichweitenwarnton „REICHWEITE“... -
Seite 21: Ruftonlautstärke Extern
Ruftonlautstärke Extern „EXT RUF LAUT“ Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH è Auswählen MOBILTEIL Bestätigen MENU TOENE è Auswählen EXT RUF LAUT Bestätigen MENU LAUTST 3 (1…3) ç Auswählen LAUTST 1…3 oder TON AUS Auswahl bestätigen MENU EXT RUF LAUT Menü... -
Seite 22: Automatische Rufannahme
Automatische Rufannahme „AUTO ANNAHME“ Wenn Sie die automatische Rufannahme einschalten, dann stellt das Gerät bei einem ankommenden Ruf, nachdem es aus der Basis oder Ladeschale entnommen wurde, automatisch die Verbindung her. Sie dür- fen dann nicht mehr die Taste „Abheben“ r betätigen. Aktion Tasten drücken Displayanzeige... -
Seite 23: Displaysprache
Displaysprache des Mobilteils ändern „SPRACHE“ Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH é Auswählen MOBILTEIL Bestätigen MENU TOENE é Auswählen SPRACHE Bestätigen MENU DEUTSCH ç Auswählen UK,F,E,DK/S/N,NL Eingabe bestätigen MENU SPRACHE Menu verlassen BIG BUTTON 1 Tastensperre „TASTENSPERRE“ Um ungewolltes Betätigen der Tasten zu vermeiden, können Sie die Tastatur sperren. -
Seite 24: Wahlpause Einfügen
Wahlpause einfügen Wenn Sie bei der Wahl einer Rufnummer eine Pause einfügen wollen, betätigen Sie die Pause-/Wahlwiederholungstaste (ca. 3 Sek.). Die Pause belegt im Speicher den Platz eines Zeichens (-) bei der Wahl- wiederholung oder im Telefonbuch. Auch bei interaktiven Telefonsystemen wie z. -
Seite 25: Mobilteil Anmelden
Sie können an eine Basis Big 550 bis zu 2 Mobilteile und ein Mobilteil an 4 verschieden Basisstationen anmelden. Natürlich können Sie auch ein an- deres GAP-kompatibles Mobilteil an der Big 550 DECT-Basisstation an- melden (max. 2 Mobilteile). Bitte beachten Sie dazu die Hinweise in der Bedienungsanleitung des jeweiligen Gerätes. -
Seite 26: Telefonieren
Telefonieren Freisprechen Das Telefon bietet Ihnen die Möglichkeit, ein Gespräch in bekannter Wei- se, mit dem Mobilteil am Ohr, zu führen oder im Freisprechmodus zu tele- fonieren. Im Freisprechmodus können sich auch andere, sich mit Ihnen im Raum befindende, Personen am Gespräch beteiligen. Den Freisprechmodus aktivieren Sie, indem Sie die Freisprechtaste v drücken. -
Seite 27: Wahlwiederholung
Wahlwiederholung Ihr Mobilteil speichert automatisch die fünf zuletzt gewählten Rufnummern bzw. Namen (siehe Telefonbuch). Aufrufen der Wahlwiederholungsliste durch Drücken der Taste Rufnummer oder Namen mit der Scrolltaste auswählen. Taste Abheben r drücken; die Rufnummer wird gewählt. Taste Abheben r drücken; das Gespräch wird beendet. Wahl aus der Anruferliste -Taste drücken, die Anruferliste wird geöffnet. -
Seite 28: Komfortfunktionen Extern
Komfortfunktionen Extern Die Komfortfunktionen - Anklopfen, Makeln, Rückfrage, Weiteres Ge- spräch annehmen, Dreierkonferenz - müssen Sie bei Ihrem Netzbetreiber beantragen und freischalten lassen. Bei der Deutschen Telekom AG sind diese Leistungen unter der Bezeichnung T-Net-Funktionen geführt und können ausschließlich an einem Hauptanschluss genutzt werden, wenn Sie die Flashzeit auf 300 ms eingestellt haben. -
Seite 29: Dreierkonferenz
und führen mit diesem das Gespräch. Durch Betätigen der Taste R parken Sie das zweite Gespräch. Drücken Sie jetzt die Taste 2 und Sie gelangen zum ersten Teilnehmer zurück. Sie können jetzt zwischen beiden Teilneh- mern makeln. Möchten Sie das Gespräch nach Ihrer Rückfrage mit dem zweiten Gesprächspartner beenden, betätigen Sie die Taste R und wählen die Ziffer 1. -
Seite 30: Telefonbuch
Taste Intern Ldrücken, der externe Gesprächsteilnehmer wird gehalten. Interne Rufnummer wählen n und die Information einholen. Taste Intern Ldrücken, Sie sind wieder mit dem externen Teilnehmer verbunden. Hat der interne Gesprächsteilnehmer nicht aufgelegt, dann können Sie jetzt zwischen den beiden Teilnehmern makeln. Taste Intern Ldrücken, Rückkehr zum internen Teilnehmer. -
Seite 31: Eintrag Speichern
Eintrag speichern Beim Neueintrag in das Telefonbuch haben Sie die Möglichkeit jedem Eintrag eine Melodie zuzuweisen, die beim Anruf nach dem 2. Rufton zu hören ist. Es ist z. B. möglich (3 Melodien verfügbar) verschiedene Grup- pen zu bilden, um eine Zuordnung zu erleichtern oder aber bestimmten Personen eine Melodie zuzuweisen. -
Seite 32: Telefonbucheintrag Ändern
Telefonbucheintrag ändern Aktion Tasten drücken Displayanzeige Menü öffnen MENU TELEFONBUCH Bestätigen MENU HINZUFUEGEN è Auswählen AENDERN Bestätigen MENU NAME (erster Eintrag wird angezeigt) ç Namen suchen NAME MORITZ (Beispiel) Bestätigen MENU NAME MORITZ _ (Beispiel) Namen ändern X, … NAME MORENA (Beispiel) Bestätigen MENU NAME MORENA (Beispiel) -
Seite 33: Anruferliste Aufrufen
Anruferliste aufrufen Neue Anrufe werden durch ein blinkenden im Display angezeigt. è Scrolltaste drücken, der zuletzt eingegangene Anruf wird angezeigt. ç Mittels Scrolltasten können Sie in der Anruferliste blättern. Durch drücken der Taste Löschen X können Sie in der Anruferliste Rufnummern löschen, nachdem Sie alle neuen Anrufe in der Anruferliste aufgerufen haben. -
Seite 34: Garantie
Garantie* Für dieses Gerät besteht eine Garantie von 24 Monaten. Die Garantiezeit beginnt mit dem Kauf. Zum Nachweis des Datums bewah- ren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein, auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Repa- ratur nur kostenpflichtig erfolgen. -
Seite 35: Technische Daten
Signaltastenfunktion: Flash 100ms / 300ms Abmessungen: Basis: 110 x 115 x 50 mm Mobilteil: 170 x 59 x 34 mm Gewicht BIG 550 DECT: ca. 850 g inkl. Verpackung Kabellänge: Telefonanschlusskabel: ca. 2,5 m Anschlusskabel Netzadapter: ca. 2,5 m Technische Änderungen vorbehalten! - Seite 36 Fehlersuche Keine Anzeige Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Legen Sie das Mobilteil in die Ladeschale, um die Akkus aufzuladen. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein. Der Akku ist leer Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Säubern Sie die Ladekontakte des Mobilteils und der Basisstation.
-
Seite 37: Ce-Erklärung
Rücknahme von alten Geräten Hat Ihr Big 550 DECT ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und... -
Seite 38: Index
Index Abmessungen 35 Garantie 34 AKKU LEER 20 Gespräch annehmen 26 Akkus 14 Gespräch weitervermitteln 29 Akkuwarnton 20 Anklopfen und Makeln 28 Anruferliste 3, 10, 27, 32, 33 Hörerlautstärke 24, 36 Aufstellort 13 Automatische Rufannahme 22 Intern anrufen 3 Interne Anrufe 26 Basis 8, 10, 13, 19, 25, 35, 36 Komfortfunktionen Extern 28... - Seite 39 Paging 33 Unterseite der Basis 8 Pagingtaste 8, 25 Pflege 35 Vermitteln 29 PIN CODE 17 Wahl 34 Recycling 35 Wahl aus dem Telefonbuch 27 Reichweite 35 Wahl aus der Anruferliste 27 Reichweitenwarnton 20 Wahlpause 6, 24 Reparaturanschrift 34 Wahlverfahren 10, 35 Rückfragen 28 Wahlvorbereitung 26 Ruftonlautstärke 16...
