Vorderseite
1
Rückseite
9
10
14

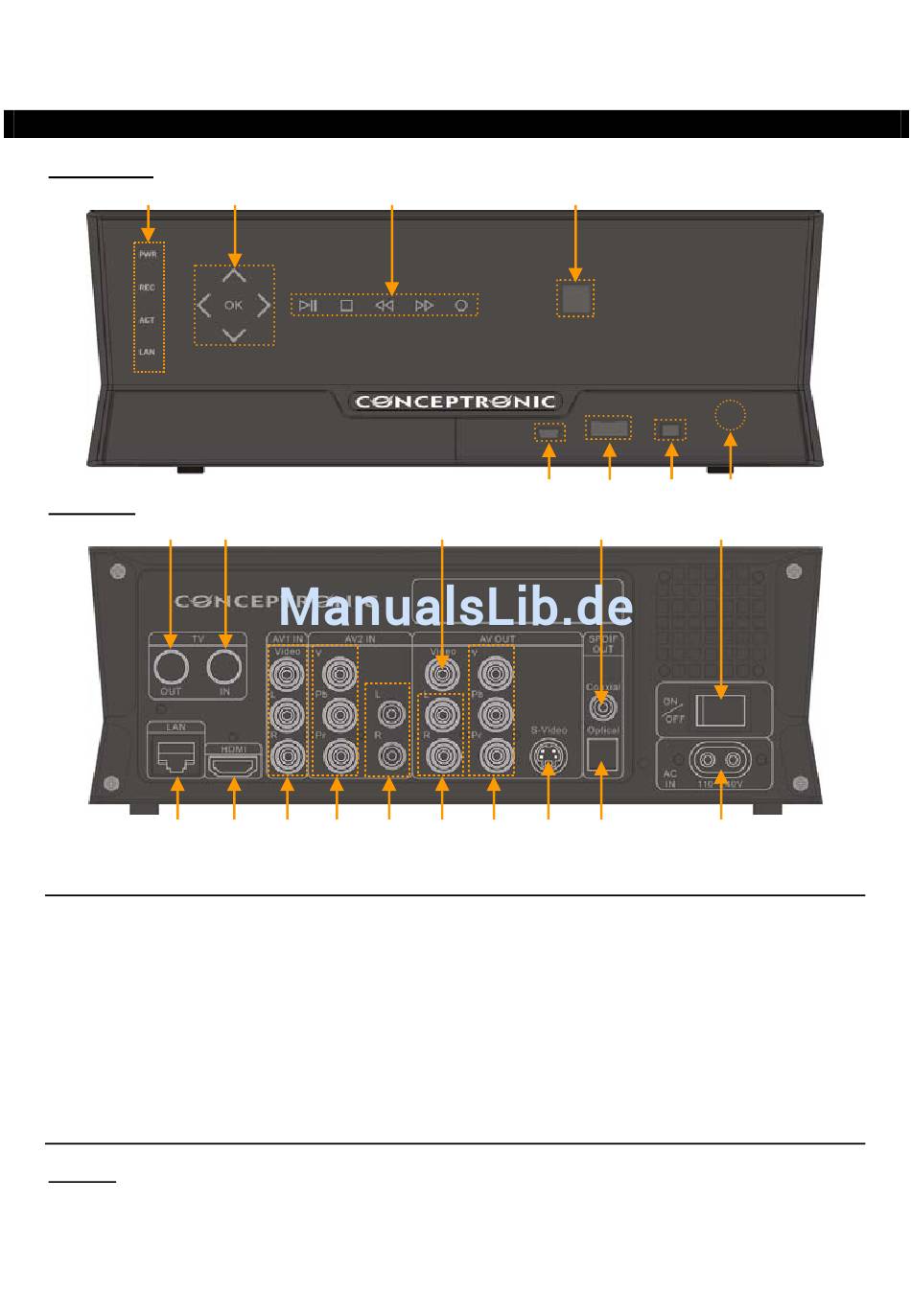

Legende:
1. Status-LEDs (Power, REC, ACT, LAN)
2. Navigationstasten
3. Wiedergabetasten
4. Infrarotempfänger
5. Mini-USB-Buchse (für Anschluss an PC)
6. USB-Host-Port
7. DV-Eingang
8. Taste zum ‚Öffnen' der Frontblende
9. TV-Tuner-Ausgang **
10. TV-Tuner-Eingang **
11. AV-Composite-Videoausgang
12. Digitaler koaxialer SPDIF-Ausgang
Hinweis:
Die Funktionen der Steuerungstasten sind grundsätzlich dieselben wie die der Fernbedienung.
4. Gerätekomponenten
2
3
15
16
17
18
4
5
11
12
19
20
21
22
13. Haupt-Ein-Aus-Schalter
14. LAN (RJ45)-Anschluss
15. HDMI-Ausgang
16. AV1-Eingang (Composite-Video/Audio)
17. AV2-Component-Videoeingang
18. AV2-Audioeingang (L/R)
19. AV-Audioausgang (L/R)
20. AV-Component-Videoausgang (Y/Pb/Pr)
21. S-Video-Ausgang
22. Optisch-digitaler SPDIF-Ausgang
23. Wechselstromeingang (110 ~240V)
