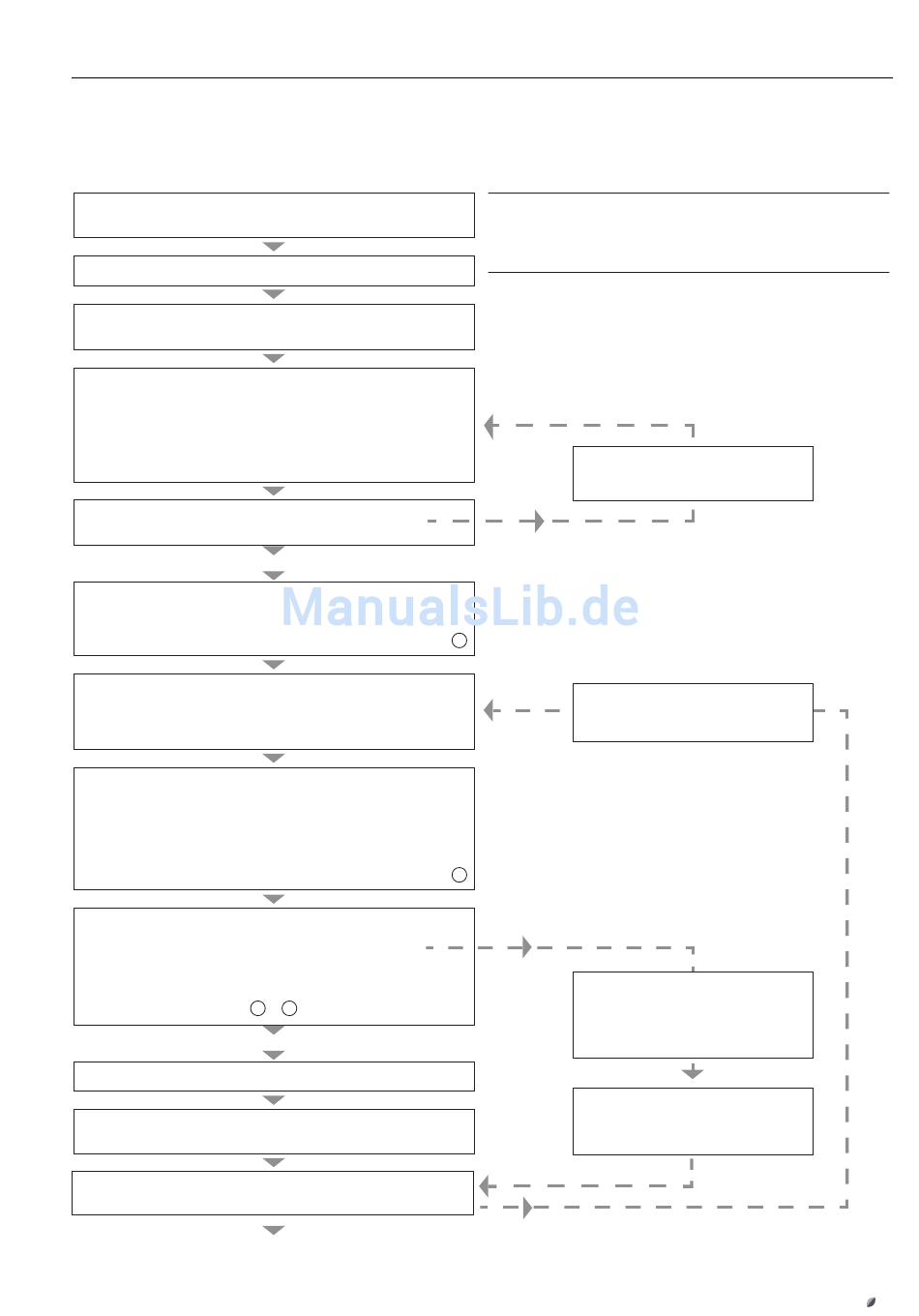

Auswahl von Innen- und Außeneinheiten
8.
1. Bestätigen Sie die Auslegungsdaten der Innen- und Außen-
temperaturen
2. Berechnen Sie die Wärmelast jeden Raumes
3. Wählen Sie, vorläufig, je nach Wärmelast, die Inneneinheit
für jeden Raum
4. Berechnen der Leistung der Inneneinheiten (siehe S. 14)
• Finden Sie die Leistungsdaten bei den Auslegungsbedingungen
• Bestimmen Sie die berechnete Leistung
Korrekturwert der Leitungslänge (Kühlen)
Korrekturwert der Leitungslänge und Be-/Abtauen (Heizen)
Berechnete Leistung der Inneneinheiten
≥ Wärmelast
5. Berechnen Sie die Gesamtleistung aller Inneneinheiten
• Nennbedingungen
• Auslegungsbedingungen
6. Vorauswahl der Außeneinheit entsprechend der Leistung
aller Inneneinheiten
(Prüfen Sie die Gesamtleistung der Innen- und Außeneinheiten, sowie die Anzahl der
Inneneinheiten)
7. Berechnen Sie die korrigierte Leistung der Außeneinheit
(siehe S. 14)
• Auswahl der Außeneinheit bei Auslegungsdaten
• Berechnung der korrigierten Leistung
Korrekturwert der Leitungslänge (Kühlen)
Korrekturwert der Leitungslänge und Be-/Abtauen (Heizen)
Gesamtleistung der Inneneinheiten bei
Auslegungsbedingungen
korrigierte Leistung der Außeneinheit
Systemleistung = Gesamtleistung der Außeneinheit
Berechnung der aktuellen proportionalen Leistung der
Inneneinheiten durch Division mit der Gesamtleistung
Aktuelle Leistung der Inneneinheiten
≥ Wärmelast
JA
≥
≥
1 2
JA
ENDE
Hinweis
Nennleistungsdaten beziehen sich auf 27 °C Innen- und 35 °C
Außentemperatur im Kühlbetrieb.
Siehe Kapitel „Leistungstabellen" ab Seite 35.
einer größeren Inneneinheit
NEIN
1
Wechseln Sie zu einer größeren
2
NEIN
Gesamtleistung aller
Inneneinheiten bei Auslegungsdaten
Aktuelle Leistung der Inneneinheiten =
Leistung der Inneneinheiten bei
NEIN
Wechseln Sie zu
Außeneinheit.
Systemleistung
=
Auslegungsdaten
