4.0.6 Anschluss des Duplex Empfängers
und mit der Möglichkeit logische Zustände zu erfassen
und per Telemetrie zu übertragen
Das dreiadrige Kabel mit dem JR/Servo Stecker wird an den "EXT."
Steckplatz des Duplex Empfängers angesteckt.
Das MVario2 folgendermaßen konfiguriert:
Betriebemodus "Vario", Ext1 Modus (Logical input), Ext2 Modus
(Logical output). Mit den beiden MVario2 Ports ist es nun möglich,
entsprechend dem Bild, logische Pegel zu erfassen und als
logischer Geber in Sendermenü weiter zuverarbeiten.
9 channel receiver
zur Erfassung logischer Zustände und deren Telemetrieübertragung
Bitte beachten Sie:
die Ext1 und Ext2 Steckplätze können auch unterschiedlich
genutzt werden. Z.B. ein weiterer Duplex Sensor am Ext1/ESC
In Steckplatz und der Steckplatz Ext2/ESC Out kann als
logischer Eingang verwendet werden.
MVario2

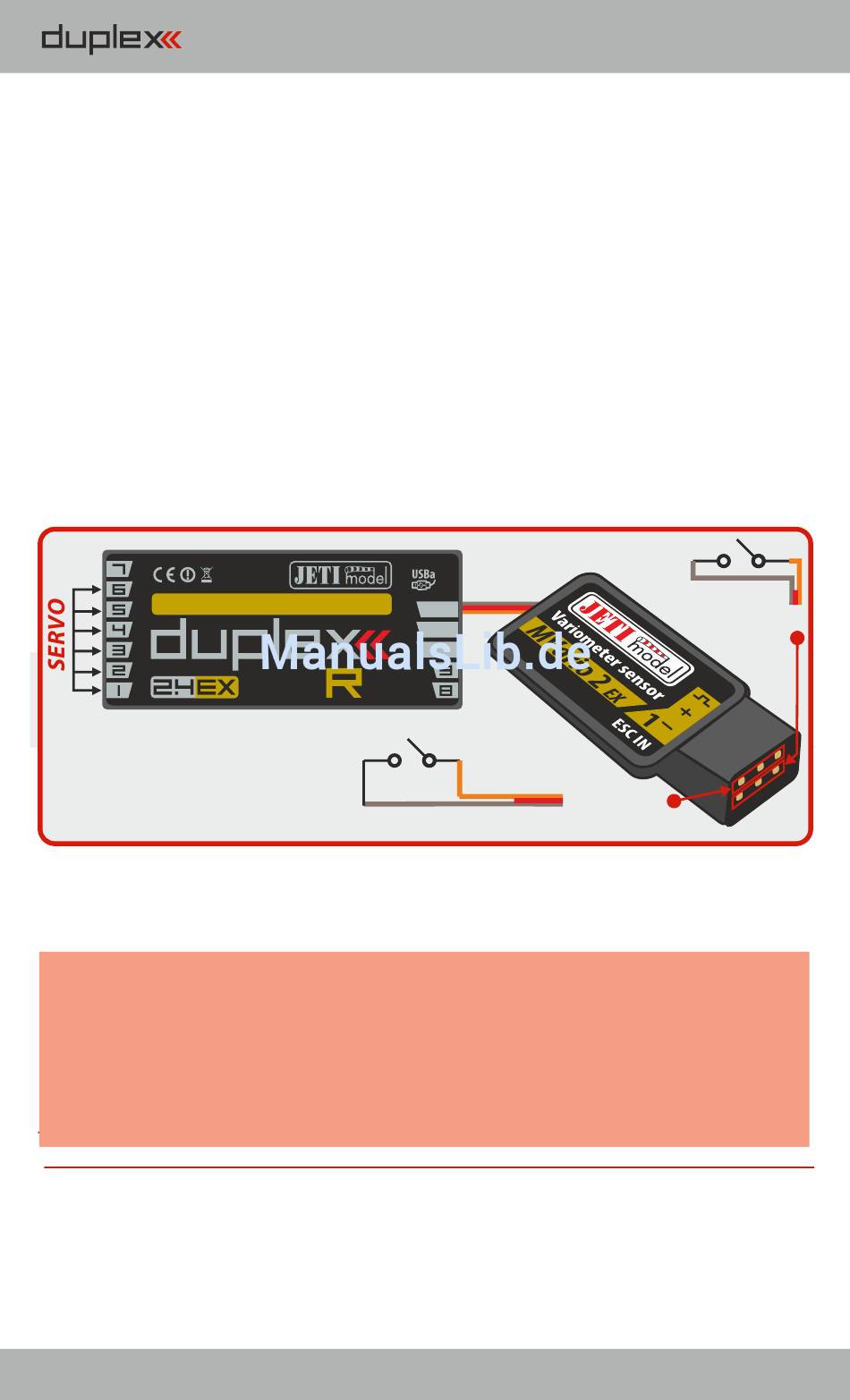

Fig. 7: MVario2 angeschlossen am "Ext." Anschluss des Empfängers
