4.0.4 Anschluss des Duplex Empfängers
und arbeitet selbst als Expander für weitere Sensoren.
Das dreiadrige Kabel mit dem JR/Servo Stecker wird an den "EXT."
Steckplatz des Duplex Empfängers angesteckt. Das MVARIO2 wird
folgendermaßen konfiguriert: Betriebsmodus "Vario", Ext1
Modus (Expander), Ext2 Modus (Expander). Nun können sie zwei
weitere JETI Duplex Sensoren an das MVario2 anschließen. Das
MVario2 wird durch den Empfänger mit Spannung versorgt und
die weiteren Sensoren durch das MVario2.
9 channel receiver
4.0.5 Anschluss des Duplex Empfängers
und die F5J Limiter oder ALES Limiter Funktion ist aktiv
Das dreiadrige Kabel mit dem JR/Servo Stecker wird an den "EXT."
Steckplatz des Duplex Empfängers angesteckt.
Das MVario2 wird folgendermaßen konfiguriert:
Betriebsmode „F5J Limiter/A L E S Limiter ", Ex t1 Modus
(Servoeingang), Ext2 Modus (Servoausgang). Der Drosselkanal
des Empfängers wird an den Steckplatz ESC In angesteckt und der
Regler für den E-Motor am ESC Out. Abhängig vom Reglertyp (BEC
oder Opto) gibt es zwei Anschlussmöglichkeiten.
MVario2
A2
A1
Ext.
SAT
BATT
9
Sensor Mx

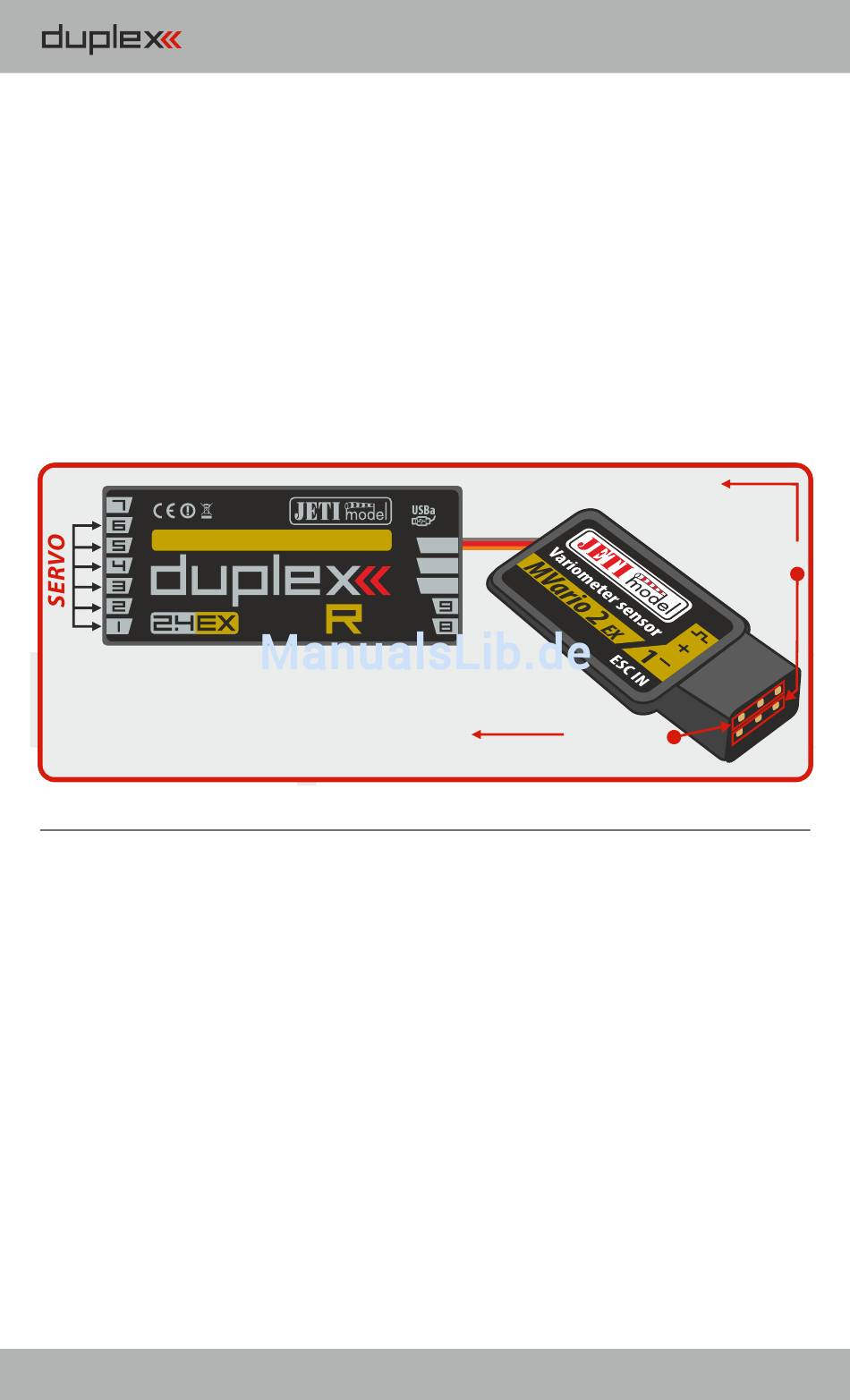

Fig. 4: MVario2 arbeitet als Expander für weitere Sensoren
25
Sensor Mx
Ext2/ESC Out
Ext1/ESC In
