Wird ein B E C Regler genutzt, achten Sie bitte aus
Sicherheitsgründen auf eine saubere Verlegung der
Drosselkanal- und MVario2 Kabel mit den JR Steckern. Diese
ü b e t r a g e n d i e g e s a m t e S t r o m v e r s o r g u n g f ü r d i e
Empfangsanlage. Alternativ können Sie auch die Plus/Minus
Kabel des Reglers aufsplitten und direkt mit dem Empfänger
verbinden.
9 channel receiver
DROSSELKANAL
Antriebsakku
9 channel receiver
DROSSELKANAL
Antriebsakku

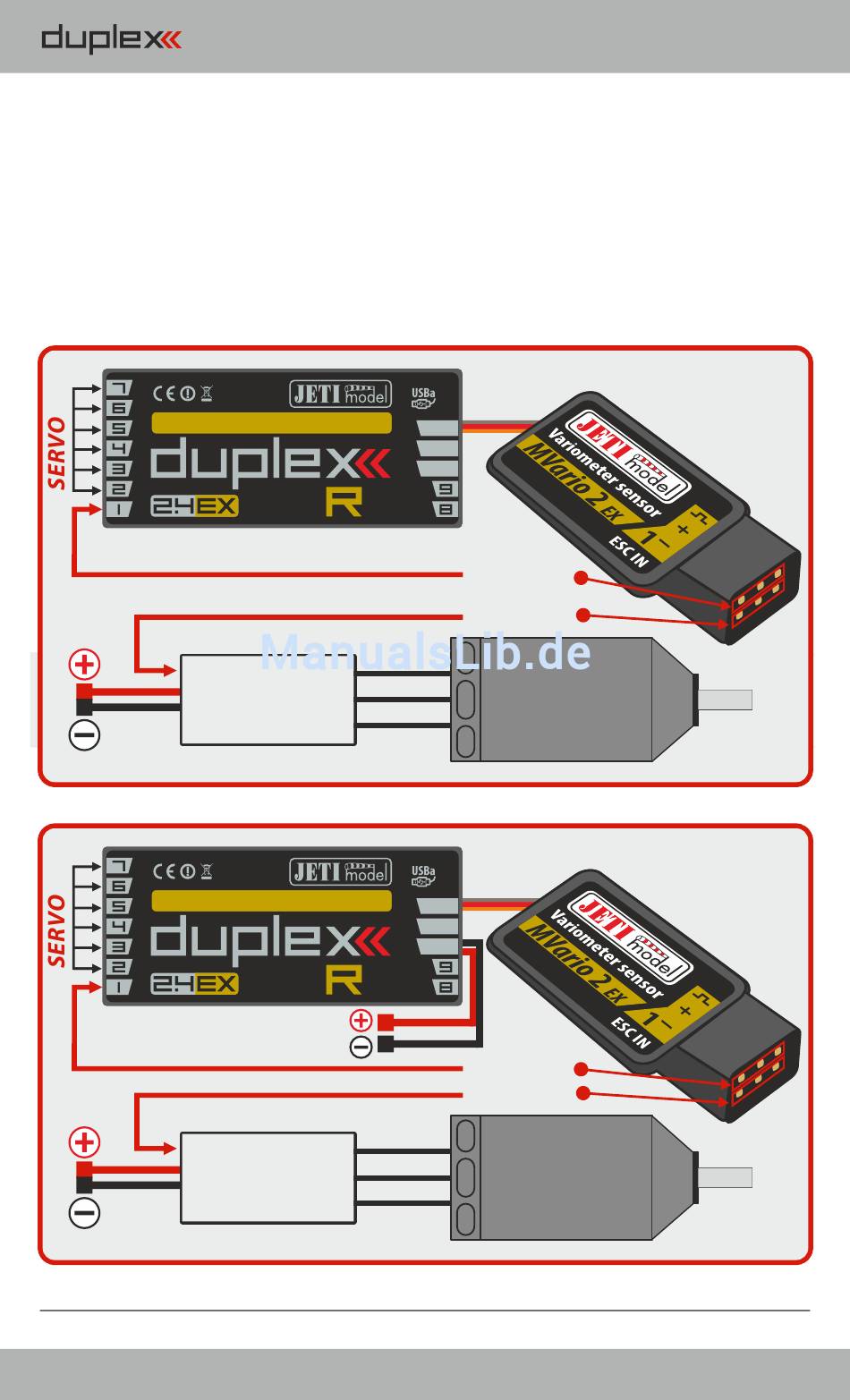

Fig. 6: MVario2 mit Anschluss am Drosselkanal des Empfängers inkl. Empfängerakku
MVario2
9
Regler
mit BEC
Fig. 5: MVario2 mit Anschluss am Drosselkanal des Empfängers
9
Empfakku
Regler mit
Optokoppler
(kein BEC)
A2
A1
Ext.
SAT
BATT
Ext1/ESC In
Ext2/ESC Out
MOTOR
A2
A1
Ext.
SAT
BATT
Ext1/ESC In
Ext2/ESC Out
MOTOR
