Inhaltszusammenfassung für JETI model MVario2

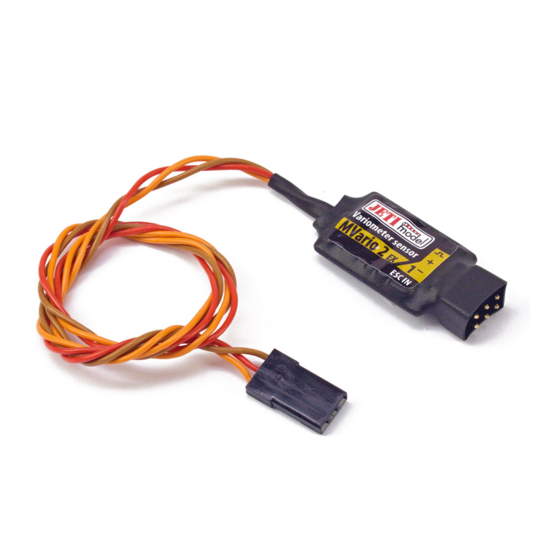

- Seite 1 MVario2 ® MVario2 ERES-Limiter SW für Wettkampfflüge Bedienungsanleitung...
-
Seite 2: Beschreibung Und Funktion
1 Beschreibung und Funktion Der ERES-Limiter ist eine spezielle MVARIO2-Firmware, die für die We t t b e we r b s k a t e g o r i e d e r e l e k t r i s c h a n g e t r i e b e n e n S e g e l f l u g z e u g e ( E R E S ) e n t w i c k e l t w u r d e . - Seite 3 MVario2 Der Sensor MVARIO 2 kann nur konfiguriert werden, wenn der Steckplatz ESC-In (Drosselkanal, bzw. dessen Impuls) nach dem Anschließen der Stromversorgung an den Sensor nicht angeschlossen ist. Sobald ein Impuls an den ESC-In Steckplatz erkannt wird, kann der Sensor nicht mehr eingestellt werden, bis die Stromversorgung wieder abgeschaltet wird.
- Seite 4 MVario2 Das MVARIO 2 wird den Ready-Status (bereit) anzeigen, wenn ein Drosselkanalimpuls (am Steckplatz ESC-In) angeschlossen ist und der I mpulswer t unter dem eingestellten Wer t für die Motorabschaltung liegt (Werkseinstellung 1,1 ms). Das MVARIO 2 befindet sich im Running-Status (Motor läuft), wenn d e r D r o s s e l k a n a l i m p u l s d i e M o t o r A U S I m p u l s z e i t (Werkseinstellung 1.1ms) überschreitet.
- Seite 5 MVario2 2 Einstellungen über die DC/DS Sender Um die Telemetrieparameter korrekt a n z u z e i g e n , m u s s d i e Sensortelemetrie neu geladen bz w. zurückgesetzt werden. Wählen Sie im Menü Stoppuhren / S e n s o r e n - >...
- Seite 6 MVario2 Um das MVARIO 2 als ERES-Limiter im „Geräte-Explorer” anzuzeigen, muss sich die Konfigurationsdatei ERES.bin im Ordner „Device“ der Speicherkarte des Senders befinden. Der Sensor wird an den EXT-Steck platz des Empfängers angeschlossen (bei REX Empfängern auch E1 und E2 möglich) und der Steckplatz wird als EX-BUS konfiguriert.
- Seite 7 Diese Zeit von 3 Sekunden wird auch benötigt, um die relative Höhe des Sensors zu initialisieren. Daten können in der Emulatoranwendung "Jetibox" in den DC / DS-Sendern nicht gelesen oder eingestellt werden. Anschluss des MVario2 direkt an die JETIBOX: Eingangsspannung: 5 - 8,4V Ext1/ESC In JETI...
- Seite 8 MVario2 Jetibox Menüdiagram: Verwenden Sie die Aufwärts- und Abwärtspfeile auf der Jetibox, um zwischen den einzelnen Bildschirmen zu wechseln. Verwenden Sie die Pfeile nach links und rechts, um die Werte festzulegen. Initialisierungsbildschirm ERES Idle 93m ERES Init v.E2.05 1: 90.7 2: 90.8m mit SW-Version Höhenwerte werden nur im Sensorstatus Idle...
- Seite 9 MVario2 4 Verbindungsoptionen mit den Reglern Möglichkeiten der ERES-Limiter Verbindung mit BEC- und OPTO Reglerversionen. 9 channel receiver Ext. BATT DROSSELKANAL Ext1/ESC In Ext2/ESC Out Regler MOTOR mit BEC Antriebsakku 9 channel receiver Ext. BATT Empfakku DROSSELKANAL Ext1/ESC In Ext2/ESC Out...
-
Seite 10: Technische Daten
Stromverbrauch 15 mA Befolgen Sie die Grundsätze für die Installation und Handhabung des Sensors gemäß der Bedienungsanleitung für MVARIO2. 6 Garantie/Gewährleistung Für dieses Produkt gilt eine Garantie von 24 Monaten nach dem Tag des Kaufs, sofern es gemäß diesen Anweisungen mit der angegebenen Spannung betrieben wurde und nicht mechanisch beschädigt ist. - Seite 11 MVario2 JETI model s.r.o. Lomená 1530, 742 58 Příbor Czech Republic www.jetimodel.com info@jetimodel.cz...
