- Seite 1 VOLTCRAFT ® Leitungssuchgerät LSG-3 BEDIENUNGSANLEITUNG Seite 4 - 21 Cable detector LSG-3 OPERATING INSTRUCTIONS Seite 22 - 39 Détecteur de câbles LSG-3 NOTICE D’EMLPOI Seite 40 - 57 Best.-Nr. / Item-No. / de commande 12 19 28 Version 11/08...
- Seite 2 © Copyright 2008 by Voltcraft® Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur.
- Seite 3 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent- hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ach- ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiterge- ben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Anga- be der entsprechenden Seitenzahlen auf Seite 5.
-
Seite 5: Einführung
Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! -
Seite 6: Inhaltsverzeichnis
Reinigung und Wartung..............20 Entsorgung ..................20 Technische Daten................21 Bestimmungsgemäße Verwendung Das Leitungssuchgerät LSG-3 kann zum Prüfen von Kabeldurch- gängen, Kabelbelegungen und Kabelverläufen in Telekommunikati- onsanlagen (RJ11/RJ45), Datenstromanlagen (Thin Ethernet (BNC), 10/100Base-T , USOC, TIA 568 A/B, Token Ring, ATM/TP-PMD) sowie Koax-Leitungssysteme (F-Stecksysteme) und Anlagen mit... -
Seite 7: Sicherheits- Und Gefahrenhinweise
Dieses Produkt ist für den Betrieb mit je einer 9V-Blockbatterie vor- gesehen. Die maximalen Arbeitsspannungen von 48V Gleichspannung und 24 V Wechselspannung dürfen nicht überschritten werden. Der Kontakt mit Feuchtigkeit ist zu vermeiden. Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zuläs- sig. - Seite 8 Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicher- zustellen, muss der Anwender die Sicherheitshinweise und Warnver- merke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchs- anweisung enthalten sind. Folgende Symbole gilt es zu beachten: Hinweis! Lesen Sie die Gebrauchsanweisung! Dieses Gerät ist CE-geprüft und erfüllt somit die erforder- lichen Richtlinien.
-
Seite 9: Produktbeschreibung

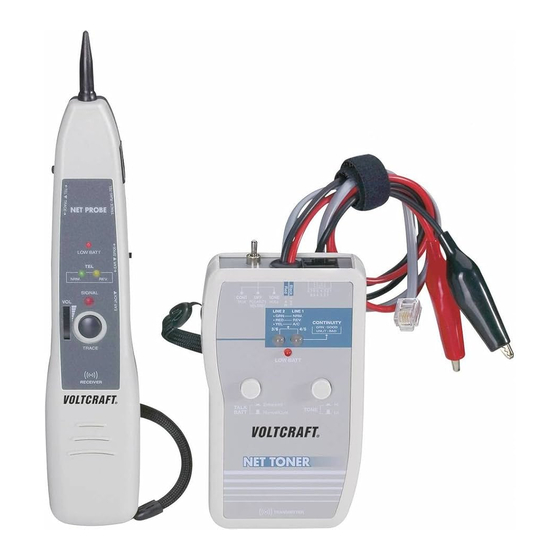

Produktbeschreibung Das Leitungssuchgerät ist speziell für den schnellen Vororttest ent- wickelt worden. Getestet werden können Kabeldurchgang, Kabel- belegung sowie der Leitungsverlauf. Da das Gerät über eine Remo- te-Einheit verfügt, können die zu testenden Kabel / Kabelsysteme sowohl vor, als auch nach der Installation geprüft werden. Pinbelegungen der einzelnen Systeme: Lieferumfang Net Probe (Detektor) -
Seite 10: Bedienelemente (Siehe Ausklappseite)
Bedienelemente (siehe Ausklappseite) Net Probe (Signalempfänger/Detektor) Prüfspitze Umschalter für Lautsprecher/Ohrhörer-Betrieb RJ45-Testbuchse Ohrhörer-Klinkenbuchse 2,5 mm Mono Testanschlüsse für Krokoklemmen (Prüfkontakte der RJ45-Buchse) Batteriefach Lautsprecher Prüftaste 10 Lautstärkeregler für Signalwiedergabe 11 Optische Signalanzeige 12 Prüf-Leuchtdioden (LED) für Polaritätstest 13 LED-Anzeige für Batterieunterspannung 14 Umschalter für Telefontest/Signalverfolgung 15 Prüfadapter RJ45/F-Buchse 16 Net Toner (Signalgebereinheit) -
Seite 11: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme sind sowohl der bestimmungs- gemäße Verwendungszweck, als auch die Sicher- heitshinweise und technischen Daten zu beachten. Stellen Sie vor einer Inbetriebnahme sicher, dass das Gerät für den Anwendungszweck, für den es eingesetzt werden soll, geeignet ist. Batterieeinbau/-wechsel Zum Betrieb werden je zwei 9V-Blockbatterien benötigt (nicht beilie- gend). -
Seite 12: Net-Toner (16)
Net-Toner (16) Spannungsquelle für Sprachverbindung Der Net-Toner kann als Spannungsquelle für Sprechverbindungen zu Prüfzwecken verwendet werden. Stellen Sie vor dem Anschluss sicher, dass die Leitun- gen spannungslos sind (Lebensgefahr!) • Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF". -
Seite 13: Durchgangsprüfung Allgemein
Durchgangsprüfung allgemein Der Net-Toner kann als optischer Durchgangsprüfer verwendet wer- den. Stellen Sie vor dem Anschluss sicher, dass die Leitun- gen spannungslos sind (Lebensgefahr!) • Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF". • Verbinden Sie die beiden Prüfklemmen (24) mit dem zu prüfen- dem Kabel. -
Seite 14: Durchgangsprüfung An Koax-Kabeln
Durchgangsprüfung an Koax-Kabeln In gleicher Weise können Koax-Kabel auf Funktion/Beschädigung hin überprüft werden. Stellen Sie vor dem Anschluss sicher, dass die Leitun- gen spannungslos sind (Lebensgefahr!) • Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF". •... -
Seite 15: Überprüfen Der Telefonleitung
• Verbinden Sie ein optionales Testkabel mit Modular-Stecker (RJ11/RJ45) mit der zu testenden Telefondose und der Testbuchse (23) oder • Stellen Sie die Testverbindung mit den beiden Prüfklemmen (24) her. Die rote Prüfklemme an den Minuskontakt und die schwarze Prüfklemme an den Pluskontakt. •... -
Seite 16: Senden Eines Prüfsignals Zur Leitungsverfolgung
Senden eines Prüfsignals zur Leitungsverfolgung Der Net-Toner stellt in Verbindung mit dem Net-Probe ein leistungs- starkes Leitungsverfolgungs- und Adernidentifikationssystem dar. Der Net-Toner arbeitet als Signalgeber und der Net-Probe als Sig- nalempfänger. Stellen Sie vor dem Anschluss sicher, dass die Leitun- gen spannungslos sind (Lebensgefahr!). -
Seite 17: Net-Probe (1)
Net-Probe (1) Leitungsverfolgung / Identifikation Mit dem Net-Probe kann das Prüfsignal, welches vom Net-Toner ausgesendet wird, empfangen werden. Das Empfangene Signal wird über den eingebauten Lautsprecher (8) wiedergegeben. In lauter Umgebung kann ein optionaler Mono-Ohrhörer mit 2,5mm Klinkenstecker am Net-Probe (Buchse 5) angesteckt werden. Um diesen Ausgang zu aktivieren, stellen Sie den Schiebeschalter (3) auf Position "EAR". -
Seite 18: Leitungstest Bei Analogen Telefonleitungen
Zur Signalverfolgung gehen Sie wie folgt vor: • Schieben Sie den seitlichen Schalter (14) in Position "TRACE" für Signalverfolgung. • Drücken Sie die Prüftaste (9) und der Net-Probe wird aktiv. Halten Sie während der Leitungsverfolgung diese gedrückt. • Die Signalisierung erfolgt optisch über die Signalanzeige (11) und akustisch über den Lautsprecher (8) •... - Seite 19 Zum Leitungstest gehen Sie wie folgt vor: • Schieben Sie den seitlichen Schalter (14) in Position "TEL" für Telefonleitungstest. • Verbinden Sie den Net-Probe über die eingebaute RJ45-Buchse (4) mit einem optionalen RJ11/RJ45-Verbindungska- bel und einer Telefonsteckdose oder • Verbinden Sie die beiden Telefonleitun- gen mit den rückseitigen Testanschlüs- sen (6) La auf - / Lb auf +.
-
Seite 20: Entsorgung Von Gebrauchten Batterien/Akkus
Entsorgung von gebrauchten Batterien/Akkus! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenste- henden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwer- metall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. -
Seite 21: Reinigung Und Wartung
Reinigung und Wartung Zur äußerlichen Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches Reinigungstuch ohne scheuernde, che- mische und Lösungsmittelhaltige Reinigungsmittel. Die Prüfspitze des Net-Probe kann bei starker Abnützung gegen eine neue ausgetauscht werden. Zum Auswechseln gehen Sie wie folgt vor: •... -
Seite 22: Technische Daten
Technische Daten Net-Toner Net-Probe Spannungsversorgung 9V Blockbatterie 9V Blockbatterie Stromaufnahme max. 17 mA max. 50 mA Spannungsschutz 48VDC / 24VAC 48VDC / 24VAC Signalfrequenz Hi alternierend 500 – 781 Hz Lo alternierend 446 - 657 Hz Spannung für 9V bei 600 Ohm Sprachverbindung Signallautstärke 30 dB... -
Seite 23: Introduction
We are certain: your start with Voltcraft will at the same time be the commencement of a long and profitable co-operation. We wish you much enjoyment with your new Voltcraft® prod-... -
Seite 24: Inhaltsverzeichnis
Disposal ..................38 Technical data ................39 Intended Use The cable detector LSG-3 can be used for testing cable continuity, cable occupancy and the routes of cable in telecommunication systems (RJ11/RJ45), data current systems (thin Ethernet (BNC), 10/100Base-T , USOC, TIA 568 A/B, token ring, ATM/TP-PMD) and co-axial cable sys-... -
Seite 25: Safety Instructions And Danger Warnings
This product is intended for operation with a 9-V compound battery. The maximum working voltage of 48V direct voltage and 24 V alter- nating voltage may not be exceeded. Contact with moisture must be avoided at all times. Operation is not permitted under adverse ambient conditions. The following are adverse ambient conditions: - wetness or excessive humidity - dust and combustible gases, vapours or solvents... - Seite 26 To maintain this status and ensure safe operation, the user must observe the safety instructions and warnings ("Caution!” and "Note!”) contained in these instructions for use. The following sym- bols and notices must be observed: Note! Read the instructions for use. This product has been CE-tested and meets the neces- sary guidelines.
-
Seite 27: Product Description
Product description The cable detector has been developed especially for a quick check on the spot. Cable continuity, cable occupancy and the course of cables can be tested. As the device has a remote unit, the cables / cable systems to be checked can be tested both before and after installation. -
Seite 28: Operating Elements (See Fold-Out Page)
Operating elements (fold-out page) Net probe (detector) Testing tip Switch-over for loudspeaker/earphone operation RJ45 test jack Earphone jack 2.5 mm mono Test connections for alligator terminal (Test contacts of the RJ45 jack) battery compartment! Loudspeakers Check button 10 Volume control for signal reproduction 11 Optical signal display 12 Test lamp diodes (LED) for polarity test 13 LED display for battery undervoltage... -
Seite 29: Starting Operation
Starting operation Before starting up operation, both the intended pur- pose of use and the safety instructions and techni- cal data are to be observed! Make sure before starting up operation that the device is suitable for the purpose of use for which it is to be used. -
Seite 30: Net Toner (16)
Net toner (16) Voltage source for voice connection The net toner can be used as the source of voltage for voice con- nections for test purposes. Make sure before connection that the cables are not alive (danger to life). • Turn the switch-over for test mode (22) to the central position "OFF". -
Seite 31: Continuity Test, General
Continuity test, general The net toner can be used as an optical continuity tester. Make sure before connection that the cables are not alive (danger to life). • Turn the switch-over for test mode (22) to the central position "OFF". •... -
Seite 32: Continuity Test On Co-Axial Cables
Continuity test on co-axial cables Co-axial cables can be tested for function/damage in the same manner, . Make sure before connection that the cables are not live (danger to life). • Turn the switch-over for testing mode (22) to the central position "OFF". -
Seite 33: Checking The Telephone Cable
• Connect an optional test cable with modular plug (RJ11/RJ45) to the telephone socket and the test jack (24) or • make the test connection to the two test terminals (23), the red test terminal to the minus contact and the black test terminal to the plus contact. -
Seite 34: Transmitting A Test Signal To The Cable Tracing
Transmitting a test signal to the cable tracing The net toner represents in connection with the net probe an effi- cient cable tracing and lead identification system. The net toner works as a signal transmitter and the net probe as a signal receiver. Make sure before connection that the cables are not live (danger to life). -
Seite 35: Net Probe (1)
Net probe (1) Cable tracing / identification The test signal which is transmitted from the bet toner can be received using the net probe. The signal received is reproduced on the built-in loudspeaker (8). In a loud environment, an optional mono-earphone with a 2.5-mm jack plug can be connected to the net probe (jack 5). -
Seite 36: Cable Test For Analogue Telephone Cables
To trace the signal, proceed as follows. • Slide the mode switch (14) on the side to the "TRACE" position for signal tracing. • Press the test key (9) and the net probe will be activated. Hold this pressed down during the cable tracing. •... - Seite 37 Proceed as follows for the cable test: • Slide the switch (14) on the side to the "TEL" position for signal the telephone cable test. • Connect the net probe through the built-in RJ45 jack (4) t4o an optional RJ11/RJ45 connecting cable and a tele- phone socket or •...
-
Seite 38: Disposal Of Flat Batteries / Accumulators
Disposal of flat batteries / accumulators You, as the ultimate customer, are legally obliged (Ordinance regarding Flat Batteries) to return all used batteries and accumula- tors; disposal in the household waste is prohibited! Batteries / accumulators which contain hazardous sub- stances are marked by the symbols on the side. -
Seite 39: Servicing And Cleaning
Servicing and cleaning Use a clean, lint-free, antistatic and dry cloth to clean the outside of the device without abrasive or chemical agents or detergents con- taining solvents. Test tip of the net probe can be replaced with a new one if it is bad- ly worn. -
Seite 40: Technical Data
Technical data Net toner Net probe Voltage supply 9-V compound 9-V compound battery battery Current consumption max. 17 mA max. 50 mA Voltage protection 48VDC / 24VAC 48VDC / 24VAC Signal frequency Hi alternating 500 – 781 Hz Lo alternating 446 –... -
Seite 41: Introduction
Introduction Cher Client , Avec ce produit Voltcraft® vous avez pris une très bonne déci- sion pour laquelle nous tenons à vous remercier. Vous venez d'acquérir un produit de qualité supérieure d'une gam- me de marque qui se distingue dans le domaine des technologies de mesure, de charge et de réseau par sa compétence particulière... -
Seite 42: Table Des Matières
Elimination ..................56 Caractéristiques techniques ............57 Utilisation conforme Le détecteur de câbles LSG-3 sert à tester des passages de câbles, des affectations de câbles et des câblages dans des installations de télécommunication (RJ11/RJ45), des installation de courant de données (Thin Ethernet (BNC), 10/100Base-T, USOC, TIA 568 A/B, Token Ring, ATM/TP-PMD) ainsi que des systèmes de câbles... - Seite 43 Ce produit est conçu pour un fonctionnement sur respectivement une pile bloc 9 V. Les tensions de service maximales de 48 V en courant continu et 24 V en courant alternatif ne doivent pas être dépassées. Il faut éviter tout contact avec de l'humidité. Ne pas utiliser l'appareil sous des conditions environnantes défa- vorables.
- Seite 44 Afin de conserver cet état et de garantir un fonctionnement sans ris- que, l'utilisateur doit respecter les consignes de sécurité et les aver- tissements ("Attention !" et "Remarque !") contenus dans ce mode d'emploi. Il convient de respecter les symboles suivants : Remarque ! Veuillez consulter le mode d'emploi ! Cet appareil a été...
-
Seite 45: Description Du Produit
Description du produit Le détecteur de câbles a été spécialement conçu pour des tests rapides sur site. Il vous permet de tester des passages de câbles, des affectations de câbles ainsi que le câblage. Etant donné que l'appareil dispose d'une unité à distance, il est possible de tester les systèmes de câbles autant avant qu'après l'installation. -
Seite 46: Eléments De Commande (Voir Volet Rabattable)
Eléments de commande (volet rabattable) Net Probe (récepteur de signaux/détecteur) Pointe d'essai Commutateur pour fonctionnement haut-parleur/oreillette Douille test RJ45 Douille jack oreillette 2,5 mm mono Bornes test pour pinces crocodile (Contacts test de la douille RJ45) Compartiment à piles Haut-parleur Touche de contrôle 10 Régulateur de volume pour la reproduction du signal 11 Affichage optique des signaux... -
Seite 47: Mise En Service
Mise en service Avant la mise en service, il faut respecter autant l'u- tilisation conforme que les consignes de sécurité et les caractéristiques techniques. Assurez-vous avant la mise en service que l'appareil est approprié pour l'utilisation que vous comptez en faire. -
Seite 48: Net-Toner (16)
Net-Toner (16) Source de tension pour la liaison parole Le Net-Toner peut servir de source de tension pour des liaisons parole à des fins de test. Assurez-vous avant la connexion que les câbles sont hors tension (danger de mort !). •... -
Seite 49: Test De Passage En Général
Contrôle de passage en général Der Net-Toner peut servir comme détecteur optique de passage. Assurez-vous avant la connexion que les câbles sont hors tension (danger de mort !). • le commutateur pour le mode test (22) dans sa position du milieu "OFF". -
Seite 50: Test De Passage Sur Câbles Coaxiaux
Test de passage sur des câbles coaxiaux De la même façon, il est possible de vérifier le bon fonctionne- ment/l'absence de dommages sur des câbles coaxiaux. Assurez-vous avant la connexion que les câbles sont hors tension (danger de mort !). •... - Seite 51 • Relier un câble test en option avec la fiche mâle modulaire (RJ11/RJ45) avec la prise téléphonique à tester ou avec la douille test (24) ou • Etablir la connexion test à l'aide des deux bornes test (23). La borne test rouge au contact Moins et la borne test noire au contact Plus.
-
Seite 52: Vérification De Lignes Téléphoniques
• Après la fin du test, remettre le commutateur (22) en position du milieu "OFF". Emission d'un signal test pour le suivi d'une câble En combinaison avec le Net-Probe, le Net-Toner représente un système performant de suivi de câbles et d'identification de con- ducteurs. -
Seite 53: Net-Probe (1)
Net-Probe (1) Suivi de câble / identification Le Net-Probe permet de recevoir le signal test émis par le Net- Toner. Le signal reçu est reproduit via le haut-parleur intégré (8). Dans un environnement bruyant, il est possible de brancher une oreillette mono en option au moyen d'une fiche jack mâle 2,5 mm au Net-Prob (douille 5). -
Seite 54: Test De Ligne Pour Lignes Téléphoniques Analogiques
Pour le suivi du signal, vous devez procéder comme suit : • Pousser l'interrupteur latéral (14) en position "TRACE" pour le sui- vi du signal. • Appuyer la touche test (9) pour activer le Net-Probe. Maintenir cette touche appuyée lors du suivi du câble. •... - Seite 55 Pour tester la ligne, vous devez procéder comme suit : • Pousser le commutateur latéral (14) en position "TEL" pour le test de lignes téléphoniques. • Connecter le Net-Probe par l'intermé- diaire de la douille RJ45 intégrée (4° avec un câble de liaison RJ11/RJ45 en option et une prise téléphonique, ou •...
-
Seite 56: Elimination De Piles/Accus Usagés
Elimination de piles/accus usagés Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères ! Les piles et accumulateurs qui contiennent des sub- stances toxiques sont caractérisés par les symboles ci- contre qui indiquent l´interdiction de jeter les piles et accumulateurs dans les ordures ménagères. -
Seite 57: Nettoyage Et Entretien
Nettoyage et entretien Pour nettoyer l'extérieur de l'appareil, prendre un chiffon de net- toyage propre, non peluchant, antistatique sans détergents abra- sifs, chimiques ou contenant des solvants. La pointe d'essai du Net-Probe peut être remplacée par une neuve en cas de forte usure. Pour ce remplacement, vous devez procéder comme suit : •... -
Seite 58: Caractéristiques Techniques
Caractéristiques techniques Net-Toner Net-Probe Alimentation en tension pile bloc 9V pile bloc 9V Consommation courant max. 17 mA max. 50 mA Protection de tension 48VDC / 24VAC 48VDC / 24VAC Fréquence du signal Hi alternant 500 – 781 Hz Lo alternant 446 - 657 Hz Tension pour la 9V à...
