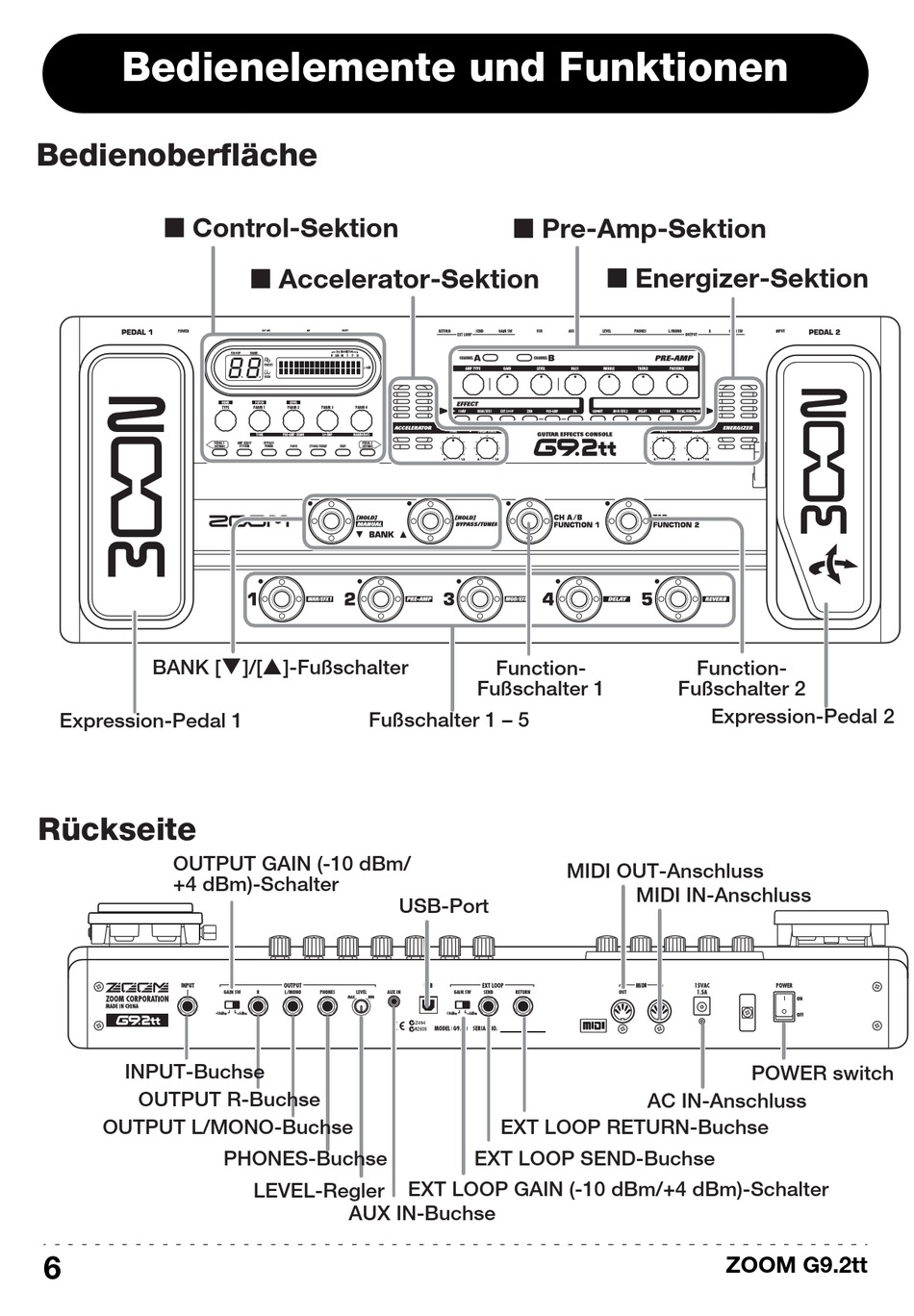

Bedienelemente und Funktionen

Bedienoberfläche
■ Control-Sektion ■ Pre-Amp-Sektion
■ Energizer-Sektion
■ Accelerator-Sektion
BANK [W]/[Q]-Fußschalter
Function- Function-
Fußschalter 1 Fußschalter 2
Expression-Pedal 2
Expression-Pedal 1 Fußschalter 1 – 5
Rückseite
OUTPUT GAIN (-10 dBm/
MIDI OUT-Anschluss
+4 dBm)-Schalter
MIDI IN-Anschluss
USB-Port
INPUT-Buchse
POWER switch
OUTPUT R-Buchse
AC IN-Anschluss
OUTPUT L/MONO-Buchse
EXT LOOP RETURN-Buchse
PHONES-Buchse EXT LOOP SEND-Buchse
EXT LOOP GAIN (-10 dBm/+4 dBm)-Schalter
LEVEL-Regler
AUX IN-Buchse
