SMARTPASS
SMARTPASS kann als Standalone-Gerät betrieben werden, arbeitet jedoch am besten kombiniert
mit D250S DUAL. Das SMARTPASS erzeugt einen Prioritätspfad zum Laden der Servicebatterie,
um sie auf diese Weise schneller und effizienter laden zu können. Angeschlossene Stromquellen
wie Sonnen-, Windenergie oder Landstrom laden sowohl die Service- als auch die Starterbatterien
über das SMARTPASS. Servicebatterien, die aufgrund ihres Alters, hoher Umgebungstemperaturen
oder anderen Batterieproblemen überhitzt sind, werden vor hohem Lichtmaschinenstrom geschützt.
SMARTPASS
FUNKTIONEN:
Das CTEK SMARTPASS bietet für Lichtmaschinen mit höheren Ausgangsleistungen, größere Batte-
riebänke und/oder hohe Parallellasten weitere Funktionalitäten.
• T rennung von Verbrauchern Servicebatterien während des Ladevorgangs, wodurch die
Ladekapazität signifikant erhöht wird; Senkung der Verbraucherspannung, was die erwartete
Lebensdauer von Leuchten und Elektronikgeräten verlängert.
• S ervicebatterieüberwachung; hierdurch werden schädliche Tiefentladungen vermieden, die sonst
die Batterielebensdauer verkürzen würden. Die Batterieüberwachung sorgt außerdem dafür,
dass das Navigationssystem, das Funkgerät und die Notbeleuchtung immer mit Strom versorgt
werden.
• Ü bertemperaturschutz der Servicebatterie. Eine hohe Batterietemperatur kann die Lebensdauer
einer Batterie erheblich verkürzen.
• W artungsladung der Starterbatterie; hierdurch wird eine einfachere Installation mit weniger
Komponenten möglich.
• V ereinfachte Installation von AC/DC-Ladegeräten (Landstrom). Nur ein Ausgang
vom AC/DC-Ladegerät erforderlich.

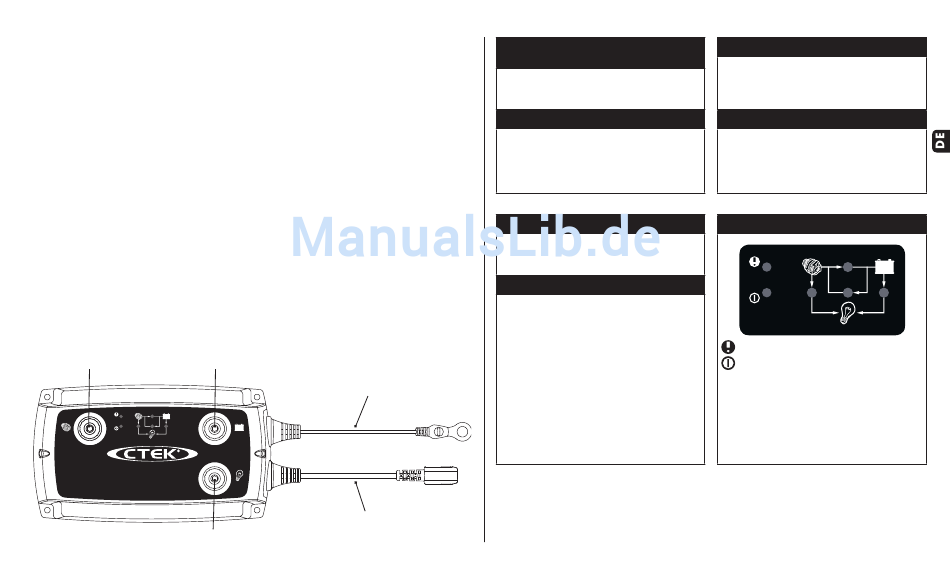

Lichtmaschinenbatterie + Servicebatterie +
+IN
12V SMARTPASS
Verbraucher +
Anschluss Minuskabel M8
L: 0,3 m
+OUT
+OUT
Temperatursensor
L: 2 m
DEFINITIONEN LICHTMA
SCHINENBATTERIE
Je nach Applikation auch genannt
- Starterbatterie
ANSCHLÜSSE
- Anhängersteckdose
- Solarmodul
- Windkraft
- Lichtmaschine
- D250S DUAL Lichtmaschinenbatterie +
DEFINITIONEN VERBRAUCHER
Je nach Applikation auch genannt
- Elektrische Ausrüstung +
ANSCHLÜSSE
- Elektrische Ausrüstung
+IN
12V
Das CTEK SMARTPASS wurde für den Einsatz zusammen mit 1-2 CTEK D250S DUAL ausgelegt,
kann jedoch auch allein verwendet werden.
DEFINITIONEN SERVICEBATTERIE
Je nach Applikation auch genannt
- Hausbatterie
- Bordbatterie
- Verbraucherbatterie
ANSCHLÜSSE
- Elektrische Ausrüstung
- Batteriebank
- D250S DUAL Servicebatterie +
SMARTPASS LEUCHTEN
1
3
2 4
Fehlerleuchte
Netzleuchte
1. Servicebatterie-Ladeleuchte
2. Lichtmaschinenbatterie-
Verbraucherleuchte
3. Lichtmaschinenbatterie-
SMARTPASS
Ladeleuchte
4. Servicebatterie-Verbraucherleuchte
DE • 5
