Die RBS/RBSY-Geräte mit Enthitzer-Option werden
mit einem Wärmetauscher je Kältekreislauf geliefert.
17
Legende
RBS/RBSY-Gerätebauteile
1
Verdampfer
2
Verdichter
6
Schadensbegrenzungs-Option für den Fall eines Brandes (Sicherheitsventil)
7
Elektroheizung zum Frostschutz des Vorkühlregisters (nicht mitgeliefert)
8
Vorkühlregister-Isolierung (nicht mitgeliefert)
9
Geräte-Schaltkasten
11 Wassereintritt, Enthitzer
12 Wasseraustritt, Enthitzer
13 Verdampfer-Wassereintritt
14 Verdampfer-Wasseraustritt
15 Gerät mit Vorkühl-Option ohne Hydronikmodul
16 System-Heizlast
17 Grenze zwischen RBS/RBSY-Gerät und der typischen Installation
15
4
5
6
8
7
3
2
14
11
12
26
22
25
25
21
20
32
24
21
23
25
RBS/RBSY-Gerät mit Vorkühl-Option ohne Hydronikmodul
Grenze zwischen RBS/RBSY-Gerät und System
Bei der Geräte-Installation müssen die Wärmerückgewin-
nungs-Plattenwärmetauscher, falls erforderlich, isoliert
und gegen Frost geschützt werden.

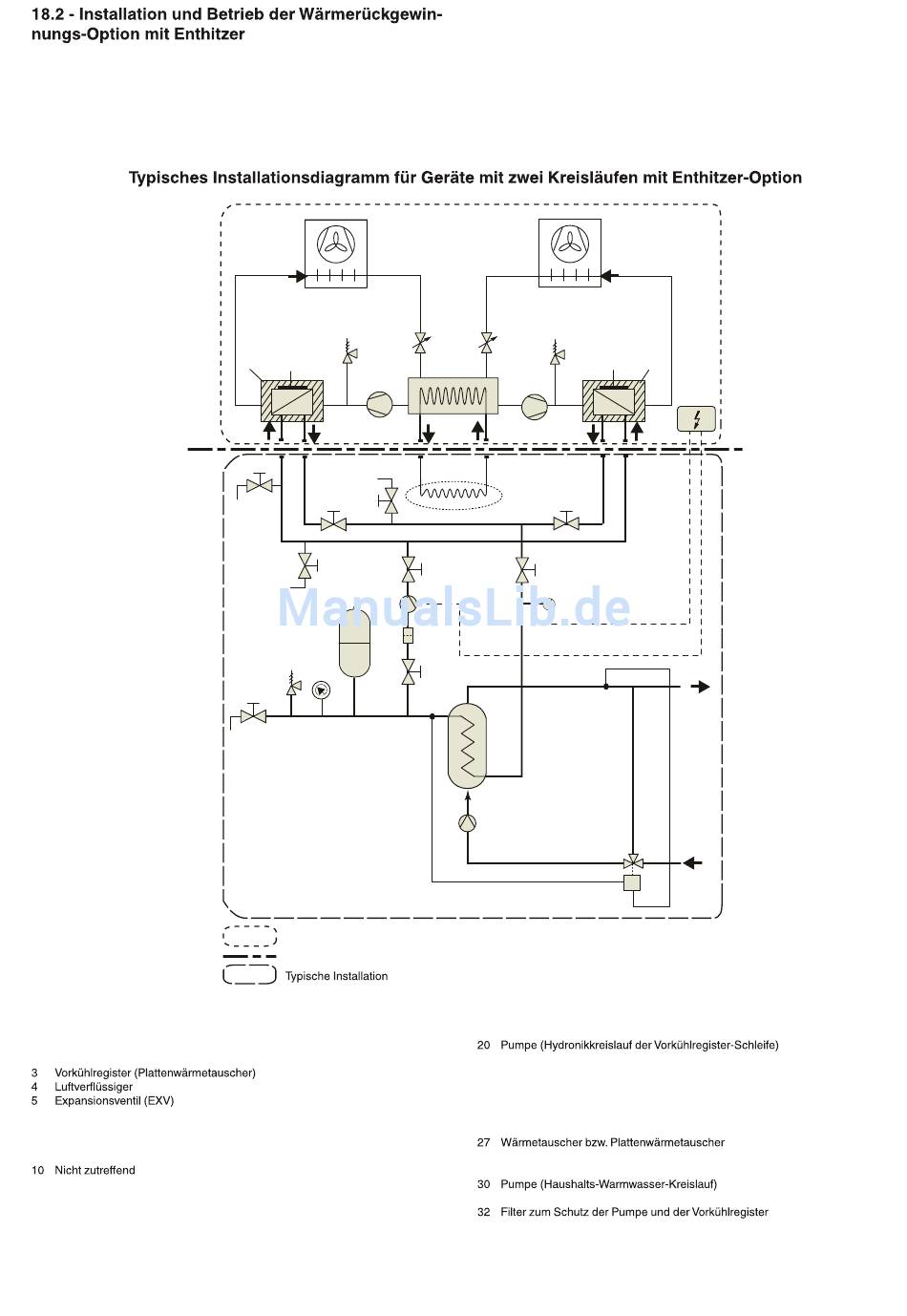

Die Haupt-Bauteile und -Funktionen der RBS/RBSY-
Geräte mit Enthitzer-Option werden im nachstehenden
typischen Installationsdiagramm gezeigt.
4
5
6
1
7
3
2
13
12
16
22
21
27
27
30
31
Installationsbauteile (Installationsbeispiel)
21 Absperrventil
22 Vorkühlregister-Wasserströmungs-Ausgleichs- und -Regelventil
23 Schadensbegrenzungs-Option für den Fall eines Brandes (Sicherheitsventil)
24 Expansionstank
25 Füll- oder Entleerungsventil
26 Entlüftung
28 Druckmesser
29 Strömungswächter
31 Dreiwegeventil und Regler
33 Stadt-Wasserversorgung
34 Haushalts-Warmwasseraustritt
8
9
11
34
33
41
