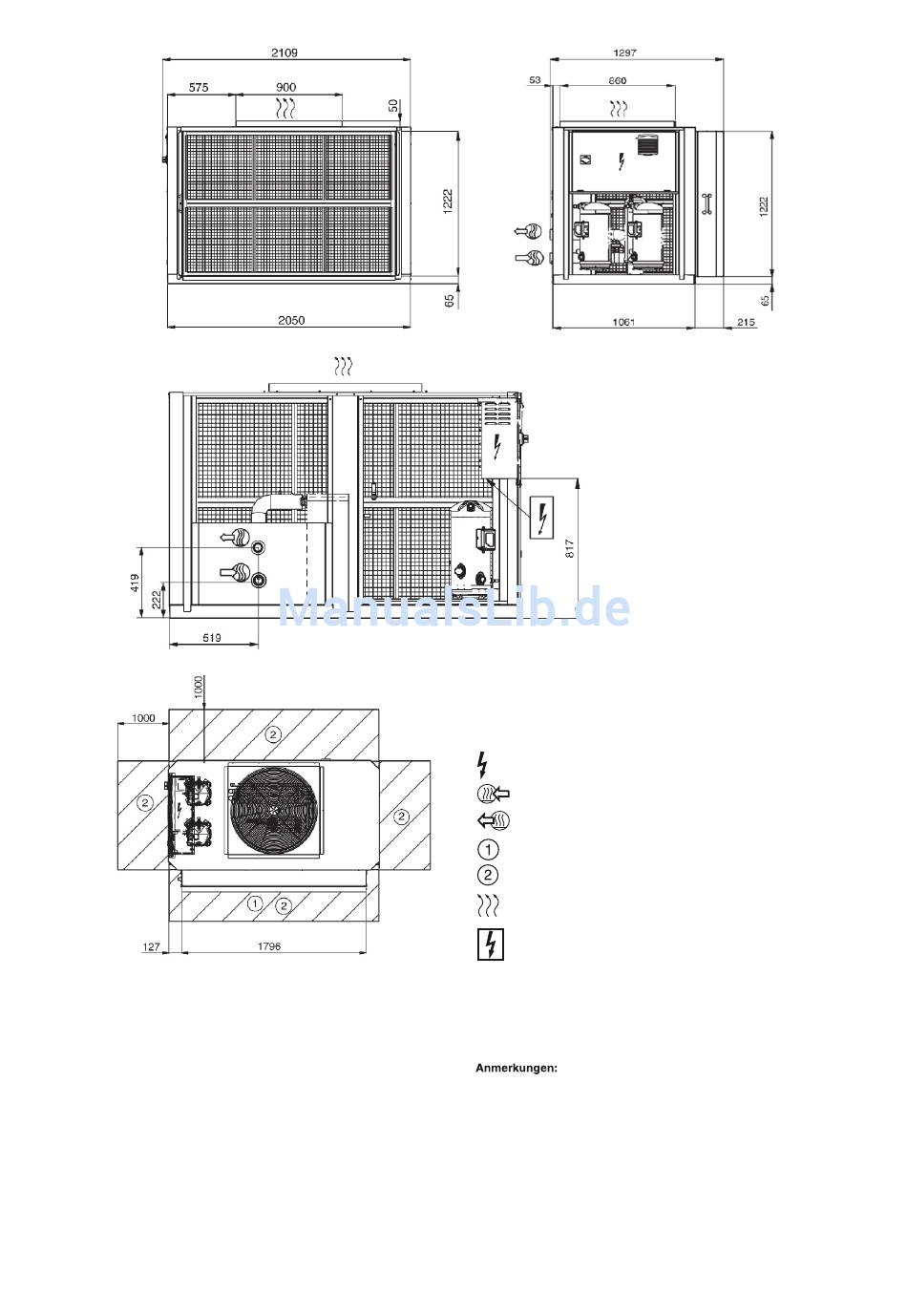

4.4 - RBSY 039-050 und 070, Option 23B, Geräte mit und ohne Hydronikmodul, mit Filterrahmen
*
*
Legende
Alle Abmessungen sind in mm.
Schaltkasten
Wassereintritt
Wasseraustritt
Erforderlicher freier Raum für Luftstrom
Empfohlener freier Raum für Wartung
Luftaustritt, nicht behindern.
Stromkabel-Eintritt
* Gesamtabmessungen
A
Nicht beglaubigte Maßzeichnungen.
Bei der Auslegung eines Systems auf die mit dem Gerät gelieferten oder auf
Anfrage erhältlichen Maßzeichnungen Bezug nehmen. Für den Ort der
Befestigungspunkte, die Gewichtsverteilung und die Schwerpunkt-
Koordinaten auf die beglaubigten Maßzeichnungen Bezug nehmen.
B
Um das Gerät herum eine Rinne zur Aufnahme des Kondensatwassers
vorsehen oder eine Zubehör-Kondensataufnahme-Wanne installieren
(30RBSY 039-080).
C
Das Gerät muss eben installiert werden (in beiden Achsen weniger als 2 mm
pro Meter Abweichung).
D
Die Geräte RBSY 039-080 sind auf der Luft-Wärmetauscher-Seite mit einer
Manschette versehen, um den Anschluss eines Saugluftfilters zu gestatten.
