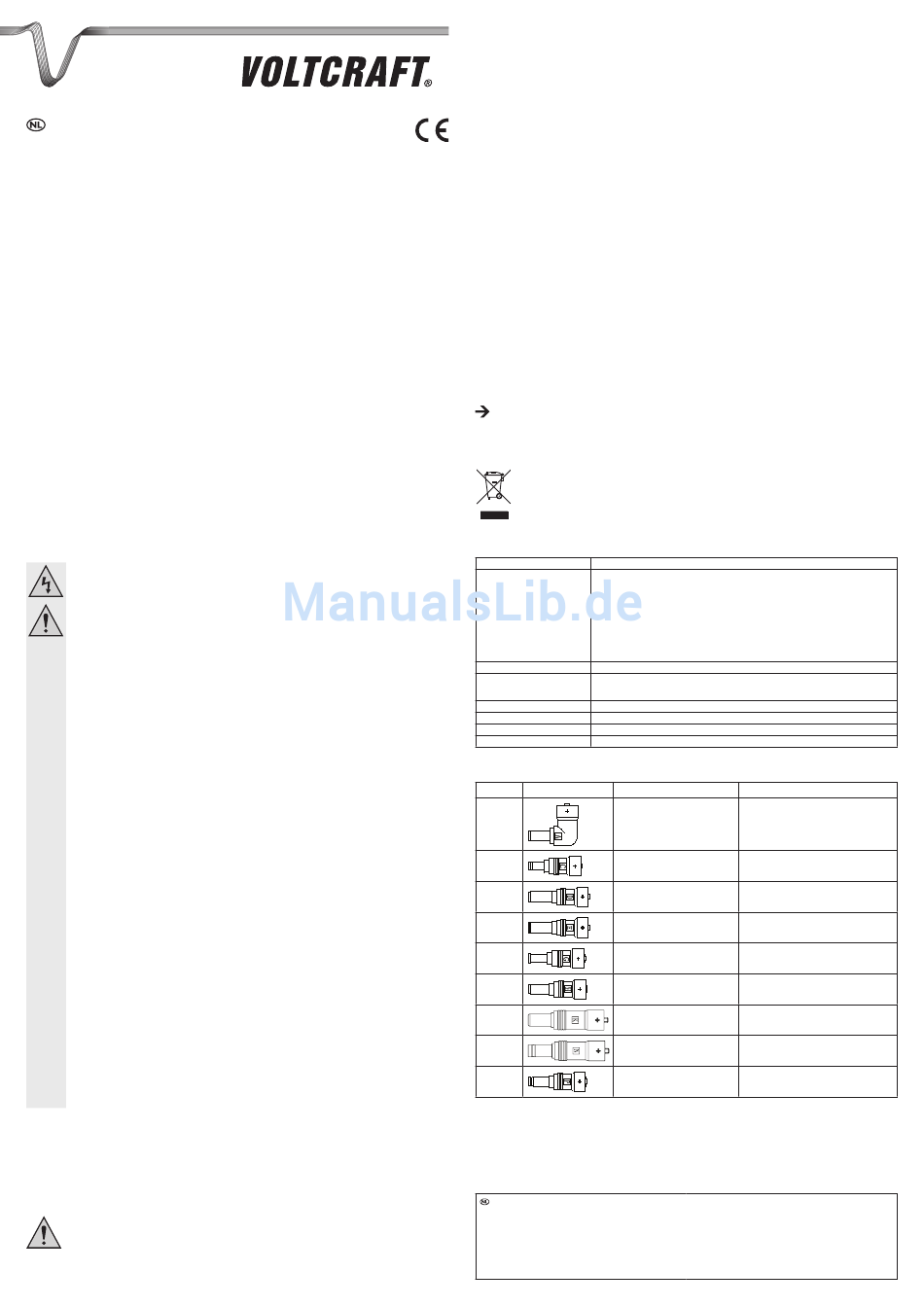

GEBRUIKSAANwIJZING
NPS-90 USB NOTEBOOK VOEDINGSEENhEID
BESTELNR.: 51 50 04
BEDOELD GEBRUIK
Dit product is ontworpen om USB-apparaten en andere elektrische apparaten zoals notebooks of netbooks te voorzien
van stroom, waarbij een keuze gemaakt kan worden uit elf verschillende uitgangsspanningen. De stroomconsumptie van
het aangesloten apparaat mag de maximum outputklasse van het product niet overschrijden. De hoofdstroom wordt via
een standaard stopcontact geleverd (100 - 240 V/AC, 50/60 Hz). Het product mag alleen binnenshuis worden gebruikt in
een droge ruimte. Het product is voorzien van bescherming tegen kortsluiting en overbelasting.
In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan.
Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd.
Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand,
elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen
samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en productnamen zijn
handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
LEVERINGSOmVANG
•
oedingseenheid
•
Stroomkabel
•
9 x lage voltage stekkers
•
Stelsleutel
•
Gebruiksaanwijzing
VEILIGhEIDSINSTRUcTIES
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de
veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet
worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade
aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.
a)
Personen / Product
•
Controleer de polariteit en de hoogte van de uitgangsspanning. Een verkeerde polariteit of overspannning
leidt tot beschadiging van het aangesloten elektrische apparaat.
•
De gebruiksaanwijzing van andere aan te sluiten onderdelen moet ook in acht worden genomen, voordat
deze worden aangesloten worden op de houder en worden gebruikt.
•
Voldoende ventilatie is noodzakelijk bij het het gebruik van het product. Dek het product niet af. Plaats
het product nooit op een tafelkleed of tapijt! Plaats het op een harde, brandwerende basis.
•
Het product mag niet direct in gebruik worden genomen nadat het van een koude naar een warme
omgeving is gebracht. Condens kan het product beschadigen. Wacht tot het product is geacclimatiseerd
voor gebruik.
•
Let er op dat de uitgang van de omvormer niet is kortgesloten.
•
Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
•
Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende
kinderen.
•
Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
•
Zet het product niet onder mechanische druk.
•
Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor
dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd
wanneer het product:
-
zichtbaar is beschadigd,
-
niet langer op juiste wijze werkt,
-
tijdens lange periode is opgeslagen onder slechte omstandigheden, of
-
onderhevig is geweest aan ernstige vervoergerelateerde druk.
•
Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het
product beschadigen.
•
Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met
het product zijn verbonden.
b)
Diversen
•
Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het
apparaat.
•
Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een
daartoe bevoegde winkel.
Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar u in de gebruiksaanwijzing
geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere
elektromonteur.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. +49 180/586 582 7.
INGEBRUIKNAmE
a)
Aansluiten van een elektrisch apparaat
Ontkoppel de voedingseenheid van het hoofdstopcontact voordat u de lage voltage stekker vervangt
of voordat u de uitgangsspanning reset.
De uitgangsspanning van de voedingseenheid moet overeenkomen met de ingangsspanning van
het aangesloten apparaat.
1.
Stel met de voltageschakelaar de vereiste uitgangsspanning in met gebruik van de voltage instelsleutel. Let er bij de
instelling altijd op dat de pijl precies op de betreffende spanningsmarkering wijst.
2.
Selecteer één van de negen lage voltage stekkers die overeenkomt met het input contactpunt en met de juiste
polariteit van het aan te sluiten apparaat (zie tabel).
3.
Verbind de stekker met de connector aan het einde van de outputkabel. Voltage omkering van de outputstekker is
vanwege de veiligheid niet mogelijk. Het binnenste contactpunt is positief (+), het buitenste negatief (–).
4.
Verbind de lage voltage stekker met het uitgeschakelde apparaat.
5.
Verbind de stroomkabel van de lage voltage stekker met het overeenkomend contact van de voedingseenheid.
6.
Verbind de hoofdstekker met een standaard stopcontact (100 - 240 V/AC, 50/60 Hz). De LED op de bovenkant van
VERSIE 05/12
de voedingseenheid laat zien dat het klaar voor bedrijf is.
7.
Plaats de voedingseenheid op een stevig, vlamvertragend oppervlak en zorg ervoor dat de voedingseenheid
voldoende geventileerd wordt.
8.
Zet nu het aangesloten apparaat aan. Wanneer het niet juist werkt, schakel het dan onmiddellijk uit en ontkoppel het
van de voedingseenheid.
9.
Ontkoppel de voedingseenheid van het hoofdstopcontact wanneer het niet gebruikt wordt.
b)
Aansluiten van een USB-apparaat
1.
Verbind het uitgeschakelde USB-apparaat met de USB-poort van de voedingseenheid.
2.
Verbind de stroomkabel van de lage voltage stekker met het overeenkomend contact van de voedingseenheid.
3.
Verbind de hoofdstekker met een standaard stopcontact (100 - 240 V/AC, 50/60 Hz). De LED op de bovenkant van
de voedingseenheid laat zien dat het klaar voor bedrijf is.
4.
Plaats de voedingseenheid op een stevig, vlamvertragend oppervlak en zorg ervoor dat de voedingseenheid
voldoende geventileerd wordt.
5.
Zet het aangesloten USB-apparaat nu aan. Wanneer het niet juist werkt, schakel het dan onmiddellijk uit en ontkoppel
het van de voedingseenheid.
6.
Ontkoppel de voedingseenheid van het hoofdstopcontact wanneer het niet gebruikt wordt.
USB-apparaten en andere elektrische apparaten kunnen parallel worden aangesloten. Zorg er echter voor dat de
stroominput van de aangesloten apparaten niet de totale stroomoutput van de voedingseenheid overschrijdt.
VERwIJDERING
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking
inleveren.
TEchNISchE GEGEVENS
Bedrijfsspanning:
Uitgangsspanning/-stroom:
Max. uitgangsvermogen:
Lengte kabel:
Bedrijfstemperatuur:
Opslagtemperatuur:
Afmetingen (B x H x D):
Gewicht:
a)
Lage voltage stekkers
Opdruk
Stekker
A
C
D
E
G
H
K
N
P
colofon
Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7
(www.voltcraft.de).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie
in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© copyright 2012 by Voltcraft®
100 - 240 V/AC, 50/60 Hz
5 V/DC, 2000 mA (USB)
12 V/DC, 6000 mA ±10 %
14 / 15 / 16 V/DC, 5000 mA ±10 %
18 / 18,5 / 19 V/DC, 4200 mA ±10 %
19,5 / 20 V/DC, 4000 mA ±10 %
21 / 22 V/DC, 3700 mA ±10 %
90 W
1,2 m (ingangskabel)
1,5 m (uitgangskabel)
0 ºC tot +35 ºC, 10 % tot 85 % relatieve vochtigheid
-10 ºC tot +55 ºC, 5 % tot 95 % relatieve vochtigheid
154 x 38 x 59 mm
480 g
Stekker-Ø (buiten / binnen)
Geschikt voor
5,5 / 2,1 mm
IBM, Acer
4,75 / 1,7 mm
Compaq, Asus
6,3 / 3 mm
Toshiba
6,5 / 1,4 mm
Fujitsu, Panasonic, Sony
5 / 1 mm
Samsung
5,5 / 1,9 mm
Acer
7,4 / 0,6 mm
Dell
7,9 / 0,9 mm
IBM, Lenovo
Acer, Compaq, Dell, Gateway, HP,
5,5 / 2,5 mm
Toshiba, Winbook, IBM
