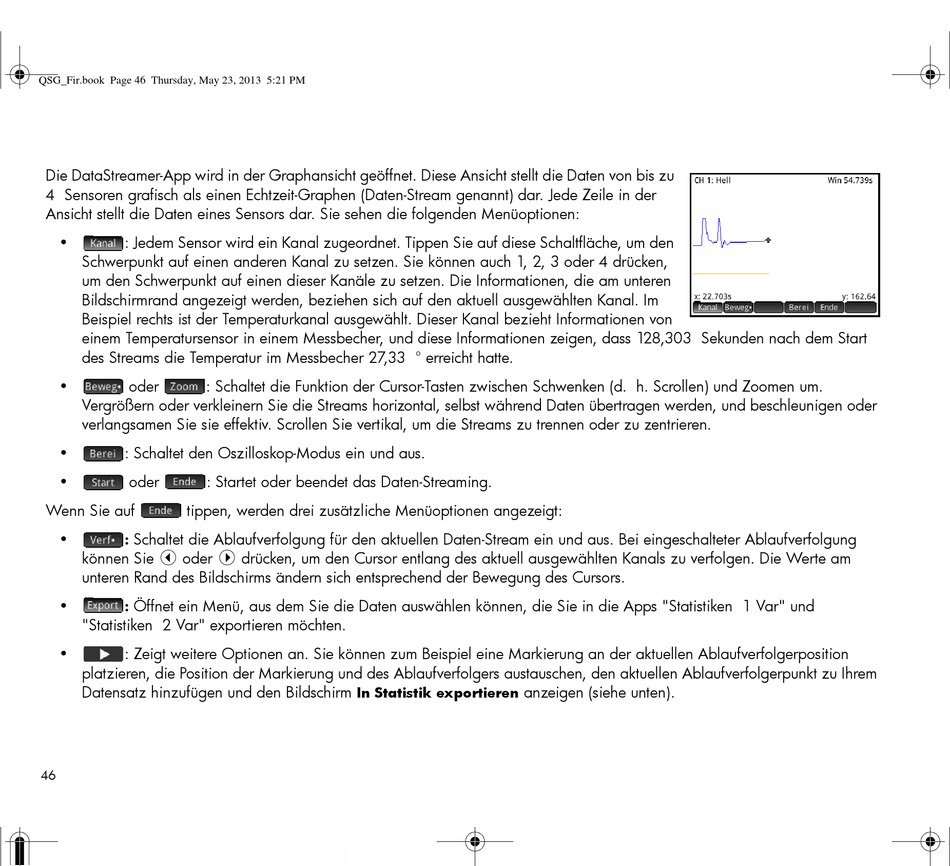

Die DataStreamer-App wird in der Graphansicht geöffnet. Diese Ansicht stellt die Daten von bis zu
4 Sensoren grafisch als einen Echtzeit-Graphen (Daten-Stream genannt) dar. Jede Zeile in der
Ansicht stellt die Daten eines Sensors dar. Sie sehen die folgenden Menüoptionen:
•
: Jedem Sensor wird ein Kanal zugeordnet. Tippen Sie auf diese Schaltfläche, um den
Schwerpunkt auf einen anderen Kanal zu setzen. Sie können auch 1, 2, 3 oder 4 drücken,
um den Schwerpunkt auf einen dieser Kanäle zu setzen. Die Informationen, die am unteren
Bildschirmrand angezeigt werden, beziehen sich auf den aktuell ausgewählten Kanal. Im
Beispiel rechts ist der Temperaturkanal ausgewählt. Dieser Kanal bezieht Informationen von
einem Temperatursensor in einem Messbecher, und diese Informationen zeigen, dass 128,303 Sekunden nach dem Start
des Streams die Temperatur im Messbecher 27,33 ° erreicht hatte.
•
oder
Vergrößern oder verkleinern Sie die Streams horizontal, selbst während Daten übertragen werden, und beschleunigen oder
verlangsamen Sie sie effektiv. Scrollen Sie vertikal, um die Streams zu trennen oder zu zentrieren.
•
: Schaltet den Oszilloskop-Modus ein und aus.
•
oder
Wenn Sie auf
tippen, werden drei zusätzliche Menüoptionen angezeigt:
•
: Schaltet die Ablaufverfolgung für den aktuellen Daten-Stream ein und aus. Bei eingeschalteter Ablaufverfolgung
können Sie
< oder > drücken, um den Cursor entlang des aktuell ausgewählten Kanals zu verfolgen. Die Werte am
unteren Rand des Bildschirms ändern sich entsprechend der Bewegung des Cursors.
•
: Öffnet ein Menü, aus dem Sie die Daten auswählen können, die Sie in die Apps "Statistiken 1 Var" und
"Statistiken 2 Var" exportieren möchten.
•
: Zeigt weitere Optionen an. Sie können zum Beispiel eine Markierung an der aktuellen Ablaufverfolgerposition
platzieren, die Position der Markierung und des Ablaufverfolgers austauschen, den aktuellen Ablaufverfolgerpunkt zu Ihrem
Datensatz hinzufügen und den Bildschirm
46
: Schaltet die Funktion der Cursor-Tasten zwischen Schwenken (d. h. Scrollen) und Zoomen um.
: Startet oder beendet das Daten-Streaming.
In Statistik exportieren
anzeigen (siehe unten).
