Bedienungsanleitung

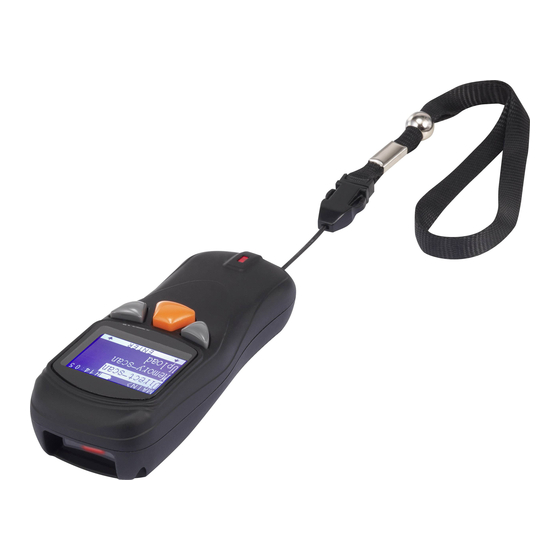

iDC9602A RIOTEC Wireless Pocket Scan 1D Laser
Barcode Scanner
Best.-Nr. 1426915
Bestimmungsgemäße Verwendung
Verwenden Sie den Barcode Scanner zum schnellen und zuverlässigen Lesen gängiger Barcodes, wie z.B.
UPC, EAN Barcodes. Der integrierte Akku reicht bei voller Ladung für mehr als 25.000 Lesevorgänge. Der
Barcode Scanner ist ideal für den mobilen Einsatz in Geschäften, Lagerhäusern oder Büros dank seiner
Funkreichweite von ca. 100 m. Die Datenübertragung erfolgt mittels Bluetooth
seinem 1 MB fassenden internen Speicher können bis zu 65.000 EAN13-Barcodes gespeichert oder zum
Auslesen an die bluetooth
-fähige Mobilgeräte gesendet werden.
®
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Bluetooth
ist eine eingetragene Marke der Bluetooth SIG, Inc.
®
Lieferumfang
• Barcode Scanner
• Mini-USB-Ladekabel
• Kurzanleitung
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Verletzungsgefahr! Richten Sie das Produkt nie auf Personen oder Tiere.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Akkus
• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.
• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht
Explosions- und Brandgefahr!
• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw.
das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die
verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.
• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.
• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche.
Eine gewisse Erwärmung beim Ladevorgang ist normal.
der Leistungsklasse 1. In
®

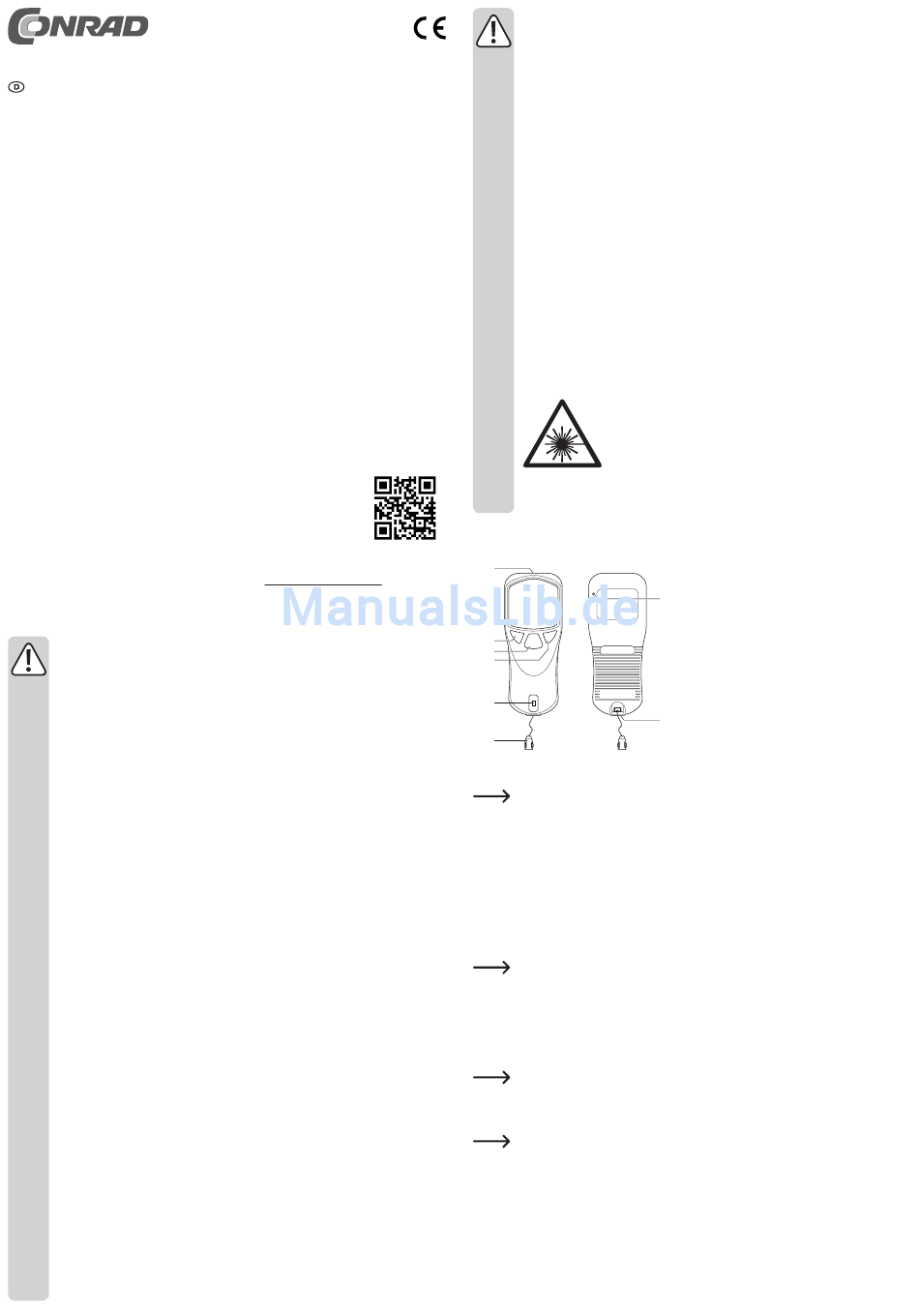

Bedienelemente
6
5
4
3
2
1
Barcode Scanner aufladen
Wenn der Ladezustand des Akkus nicht ausreicht, blinkt die LED-Kontrollanzeige (2) in orange und ein
einmaliger Piepton ist zu hören. Laden Sie den Akku sofort auf. Sollte das Produkt schon selbsttätig
abgeschaltet haben, laden Sie es erst vollständig auf, bevor Sie es wieder in Betrieb nehmen, d.h. bevor Sie
es mit dem Auslöser (4) wieder einschalten. Zum Laden gehen Sie wie folgt vor:
• Öffnen Sie die Abdeckkappe am Mini-USB Port (8), indem Sie sie aus dem Gehäuse herausziehen.
• Verbinden Sie den Mini-USB-Stecker des mitgelieferten USB-Kabels mit dem Mini-USB-Port des Produkts.
• Verbinden Sie den USB-A-Stecker des Mini-USB-Kabels mit einem USB-Anschluss eines Computers oder
einer sonstigen USB-Stromquelle, wie z.B. ein USB-Netzteil.
• Das Blinken der LED-Kontrollanzeige (2) zeigt das Aufladen des internen Akkus an. Je nach dem
Ausgangsladezustand dauert das Aufladen zwischen 4 - 5 Stunden.
• Der interne Akku ist voll geladen, wenn die blinkende LED-Kontrollanzeige orange leuchtet.
• Trennen Sie das Produkt von der USB-Stromquelle, wenn die Anzeige den vollen Ladezustand anzeigt.
Das Produkt ist nun voll geladen und einsatzbereit.
• Verschließen Sie die Abdeckkappe wieder, indem Sie sie sicher und gut dichtend in das Gehäuse
einstecken.
Barcode Scanner und Mobilgerät via Bluetooth
Bluetooth
Stellen Sie sicher, dass Ihr Mobilgerät und die installierte Software die Bluetooth
unterstützt. Aktivieren Sie Bluetooth
Ihres Mobilgerätes. Folgen Sie den Kopplungsanweisungen auf dem Display. Die LED-Kontrollanzeige (2)
leuchtet während des Kopplungsprozesses rot. Sie geht aus, wenn die Kopplung erfolgreich war und eine
Verbindung zwischen beiden besteht. Der Barcode Scanner ist nun betriebsbereit und kann Barcodes lesen
und Informationen über die Bluetooth
• Drücken und halten Sie den Auslöser (4) für ca. 8 Sekunden, um den Barcode Scanner einzuschalten.
c) Laser
• Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so
geführt wird, dass sich keine Person im Projektionsbereich befindet und dass ungewollt
reflektierte Strahlen (z.B. durch reflektierende Gegenstände) nicht in den Aufenthaltsbereich
von Personen gelangen können.
• Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reflexion in das
ungeschützte Auge gelangt. Informieren Sie sich deshalb bevor Sie die Lasereinrichtung
in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den
Betrieb eines derartigen Lasergerätes.
• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere.
Laserstrahlung kann zu Augenverletzungen führen.
• Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist
sofort aus dem Strahl zu bewegen.
• Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr
sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen, in großer Höhe oder in
der Nähe von Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine
Fahrzeuge mehr.
• Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der
unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.
• Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur vom ausgebildeten
Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß
ausgeführte Einstellarbeiten können eine gefährliche Laserstrahlung zur Folge haben.
• Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang befinden
sich Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem
Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende
Schild auf dem Laser.
• Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen
benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher
Strahlungsexposition führen.
7
8
Der Akku des Produkts muss vor Erstinbetriebnahme aufgeladen werden.
Haben Sie vorher jedoch die Energiespartaste (3) gedrückt, (d. h. das Gerät befindet sich im
Energiesparmodus), leuchtet die LED-Kontrollanzeige während des Ladens nicht.
Der Barcode Scanner schaltet während des Aufladens des internen Akkus nicht automatisch in
den Sleep-Modus.
Anzuschließende Mobilgeräte müssen mindestens eines der folgenden Bluetooth-Profile
unterstützen: Bluetooth
HID oder Bluetooth
®
einstellen
®
auf Ihrem Mobilgerät. Sehen Sie dazu auch in die Bedienungsanleitung
®
-Verbindung übertragen.
®
1 Clip (zum Verbinden der Trageschlaufe)
2 LED-Kontrollanzeige
3 Energiespartaste
4 Auslöser
5 On-Screen-Tastatur-Taste (zum Aufrufen der
Tastatur auf den Bildschirm, funktioniert nur bei
Geräten mit iOS)
6 Scanfenster
7 Reset-Knopf (versenkt)
8 Mini-USB-Port
koppeln
®
SPP Profil.
®
-Profile HID oder SPP
®
