Verwandte Anleitungen für Telestar TELETWIN 1 S
Inhaltszusammenfassung für Telestar TELETWIN 1 S

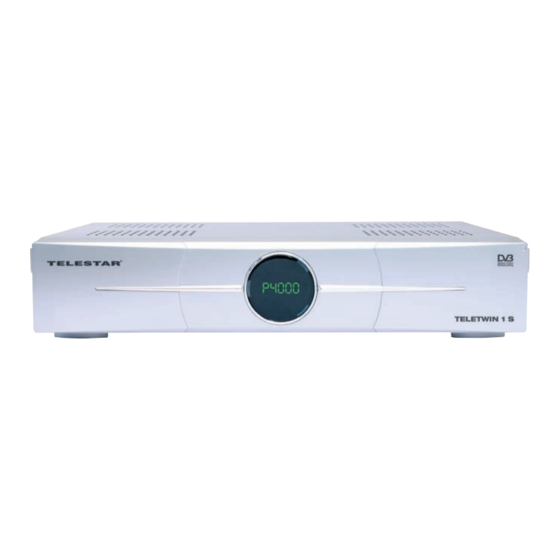

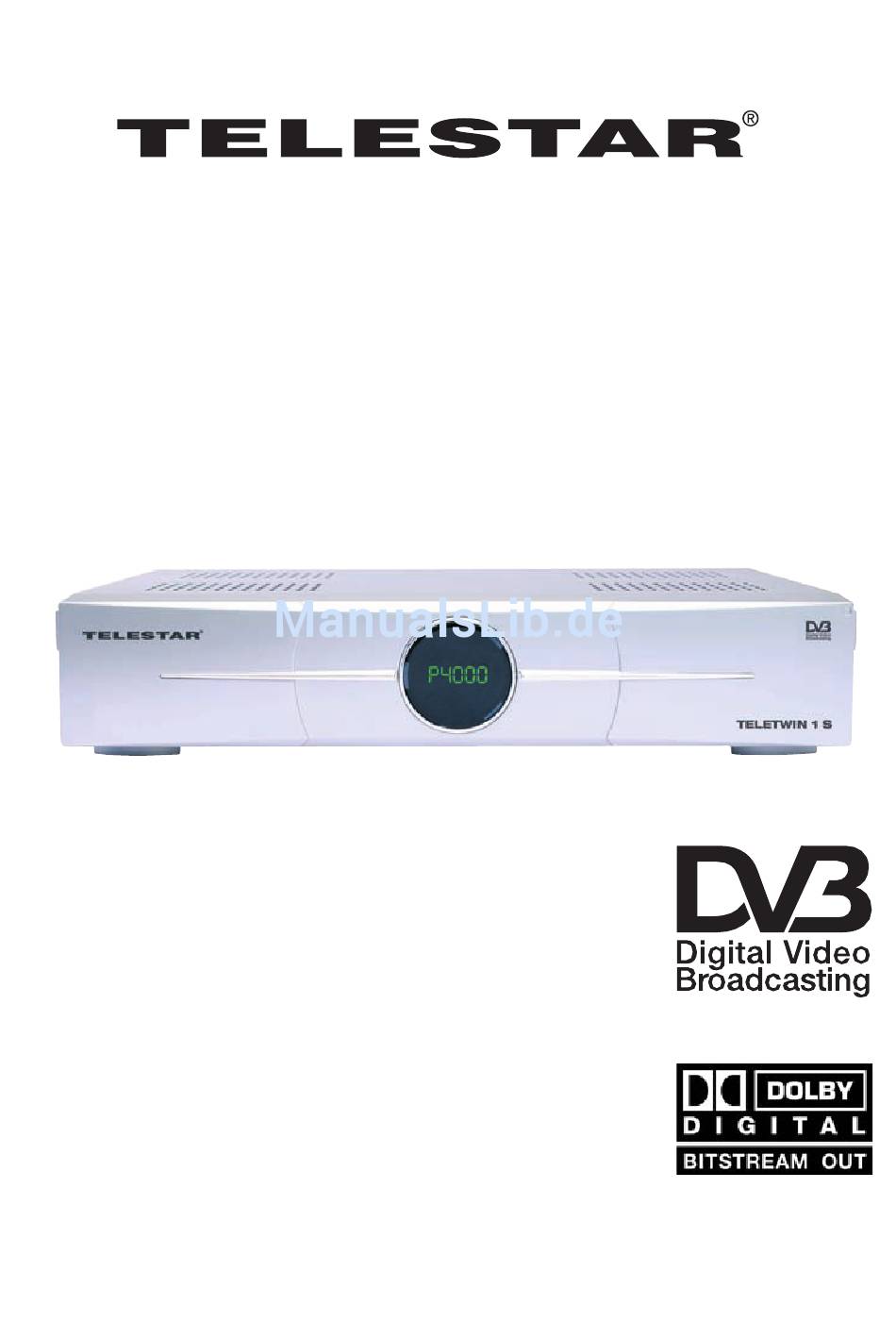

- Seite 1 Bedienungsanleitung TELETWIN 1 S...
-
Seite 2: Inhaltsverzeichnis
1 Inhalt 1 Inhalt ......2 2 Abbildungen ......4 3 Allgemeine Information . - Seite 3 Österreich: 0 820-550 567 (0,14 €/min) Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an 0049-6595-9003003 senden. Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 54552-Dreis-Brück...
-
Seite 4: Abbildungen
2 Abbildungen Fernbedienung Schalten zwischen TV- und Schaltet den Ausgang VCR Radio-Modus um. Scart zum TV durch. Gerät ein/ausschalten Zeigt Information zum eingestellten Sender. Eingabe im Menü; Auswahl eines Programms. Favoritenliste anzeigen Zurück zum zuletzt eingestellten Sender. Ton aus/einschalten EPG aufrufen Videotext- bzw. - Seite 5 Display rote LED: Power on grüne LED: Signal vorhanden gelbe LED: Stand By Menü aufrufen Programmwechsel; im Menü nach oben bzw. unten bewegen. Eingabebestätigung im Menü. Lautstärke regeln; im Menü nach links bzw. rechts bewegen. Gerät ein/ausschalten LNB- eingang -eingang Tuner 1 Tuner 2 Video-...
-
Seite 6: Allgemeine Information
3 Allgemeine Information Mit diesem Digital-Receiver können Sie eine Vielzahl von Satellitenprogrammen empfangen und ansehen, außerdem können Sie unterschiedliche Programme gleichzeitig an Ihren Fernseher bzw. an Ihren Videorecorder schicken. Wenn der Receiver mit einem Aufnahmegerät verbunden ist (VHS- Recorder oder DVD-Recorder), können Sie ein Programm im Fernseher ansehen, und gleichzeitig ein anderes Programm aufnehmen. -
Seite 7: Lieferumfang
6. Das Stromkabel muss korrekt angeschlossen werden. Berühren Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker. 7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen. -
Seite 8: Anschluss Des Digital-Receivers
Befehle auf der Fernbedienung ausgeführt werden, einige Funktionen können zusätzlich auch direkt mit den Tasten an der Vorderseite des Geräts ausgeführt werden. In allen Menüs können Sie alle Parameter mit Hilfe der Cursor Tasten auf der Fernbedienung oder am Gerät eingeben. Wenn Sie sich in einem Menü... -
Seite 9: Menüinformationen
5 Menüinformationen Wenn der Digital-Receiver korrekt mit dem Fernsehgerät ver- bunden ist, und der Digital-Receiver angeschaltet ist, wird im Mastermodus das Menü angezeigt. Dieses Menü besteht aus den folgenden 5 Hauptmenüs: • Programmverwaltung • Programmführer • Timer • Installation • Receiverinformationen Durch drücken der Tasten PR+, PR- können Sie sich in den Menüs bewegen, und dort alle vorhandenen Untermenüs... -
Seite 10: Programmsuche
Welchen Antennentyp Sie haben, entnehmen Sie bitte der technischen Beschreibung Ihrer Satellitenanlage. Satellit: Wählen Sie den ersten gewünschten Satelliten. LNB-Typ: Wählen Sie Ihren LNB-Typ, im Regelfall ist die Einstellung UNIVERSAL die richtige. Sollten sie einen anderen LNB Typ verwenden, können Sie die entsprechenden Oszillator Frequenzen mit der Zehnertastatur bei Osfr. - Seite 11 PMT Umschaltung (z.B. WDR Regionalprogramme) entspre- chenden Transponder sendet. Suche alle SAT: Sucht alle Transponder auf allen eingestellten, empfangba- ren Satelliten ab. Der TELETWIN 1 S durchsucht automatisch alle Transponder nach Fernseh- und Radioprogrammen. Während der Suche erscheint auf dem Bildschirm eine Liste der gefundenen...
- Seite 12 Wenn Sie den Motorantrieb für eine DiSEqC-1.2-Antenne installieren, können Sie diese Funktion wählen, um das Zentrum der Antenne auf 0° zu bewegen. Suchoption : Der TELETWIN 1 S erlaubt Ihnen, Satelliten oder Transponder mit den folgenden Optionen zu durchsuchen, die hier beschrieben sind.
-
Seite 13: Systemeinstellungen
Es ist möglich, die LNB Speisespannung aus- oder einzu- schalten. Wenn Ihr TELETWIN 1 S mit der LNB verbunden ist, wählen Sie JA. Wenn Ihr TELETWIN 1 S aber im Durchschleifverfahren (Loop-Through) mit einem anderen Receiver verbunden ist, sollten Sie überprüfen, welcher Receiver direkt mit der LNB verbunden ist. - Seite 14 Startkanal: Wenn Sie die Taste OK drücken wird die Kanalliste ange- zeigt. Sie können einen Kanal aus dieser Liste auswählen. Beim Einschalten Ihres TELETWIN 1S startet dieser dann immer mit dem eingestellten Kanal. Modulator Standard: Falls Sie den HF Modulator des Receivers verwenden, kön- nen Sie hier gegebenenfalls den Modus auf den Modulator Ihres Fernsehgerätes anpassen.
-
Seite 15: Kindersicherung
WICHTIG: > Nach dem Update erscheint im Display die Anzeige GOOD. > Trennen Sie das Gerät nun bitte mittels des Netz- schalters für etwa 10 Sekunden vom Strom und schalten wieder ein. Das Gerät zählt nun im Display von U000 bis U100. -
Seite 16: Werkseinstellungen
Installationsmenü aktiviert haben, ebenfalls nur noch nach Eingabe des Passwortes. 6.5 Werkseinstellungen Wenn Sie den TELETWIN 1 S wieder in den Auslieferungszustand versetzen möchten wählen Sie den Menüpunkt Werkseinstellung. Mit der OK Taste können sie nun die Werkseinstellung aktivieren Warnung: Wenn Sie die Werkseinstellung wählen,... -
Seite 17: Kanalinformation
zwischen TV-Modus und Radiomodus hin- und herzuschal- ten. 7.4 Kanalinformation Jedes Mal, wenn Sie den Kanal wechseln, wird für einige Sekunden die Programminformation angezeigt. Während des Normalbetriebs können Sie jederzeit die Kanalinformation zum derzeit eingestellten Kanal einblenden indem Sie die Taste INFO auf der Fernbedienung drücken. 7.5 Lautstärke und Toneinstellungen 1. -
Seite 18: Favoritenliste
7.7 Favoritenliste Um Ihre individuelle Favoritenlisten aufzurufen und ein Programm daraus auszuwählen, drücken Sie auf der Fernbedienung die Taste FAV. Drücken Sie nochmals die Taste FAV, dann haben Sie Zugriff auf die nächste Favoritenliste. Die Programmauswahl erfolgt wie unter Punkt 7.1 beschrieben. Um die Favoritenliste zu erstellen schauen Sie bitte unter Punkt 8.2. -
Seite 19: Favoritenlisten Bearbeiten
2. Programm umbenennen Wählen Sie diesen Befehl an um ein einzelnes Programm umzubenennen. Wählen Sie anschließend mit den Cursor Tasten das Programm welches Sie umbenennen möchten, drücken OK und geben den gewünschten Namen ein, die Buchstaben und Zahlen können Sie mittels der Cursor Tasten auswählen und mit der OK Taste bestätigen. -
Seite 20: Kanal Verschieben
(Siehe auch PUNKT 6.4 Kindersicherung) 9. EPG (Elektronischer Programmführer) Der TELETWIN 1 S stellt eine EPG-Funktion zur Verfügung, mit der Sie einen Programmführer für Fernsehen bzw. auch für Radio nutzen können. Sie sehen dort Programmtitel und Informationen zu den laufenden und danach folgenden Sendungen auf den verschiedenen Programmen. -
Seite 21: Timer
der laufenden Sendung sind gelb markiert, nach den Informationen zur aktuellen Sendung sehen Sie die folgen- den Sendungen, welche auch mittels der Cursor Tasten angewählt und dann mit der blauen Taste deren Inhalt bzw. Detailinformationen angezeigt werden können. Wenn Sie die Informationen zum vorigen bzw. weiteren Sendungen auf diesem Programm sehen wollen, drücken Sie bitte die gelbe Taste (+6:00) oder die grüne Taste (–6:00) auf der Fernbedienung. -
Seite 22: Entsorgung Von Elektrischen Und Elektronischen Geräten
Timer Typ Legen Sie bitte fest. Ob der Timer einmalig, täglich (jeden Tag zur eingestellten Zeit auf dem eingestellten Programm), wöchentlich (jede Woche am selben Tag zur selben Zeit auf dem eingestellten Programm) oder monatlich (alle 4 Wochen am eingestellten Tag auf dem eingestellten Programm) akti- viert werden soll. -
Seite 23: Fehlersuchhilfen
11. Fehlersuchhilfen Problem Mögliche Ursache Abhilfe Display am Gerät leuchtet Stromkabel nicht verbunden Prüfen ob Stromkabel fest nicht in Steckdose sitzt Kein Bild oder Ton, rote Das Gerät ist im Stand-by- Stand-by-Taste drücken LED am Gerät leuchtet Modus Kein Bild oder Ton Kein Signal oder schwaches Verbindung zwischen Signal... -
Seite 24: Technische Daten
12 Technische Daten DVB-S-Tuner: Eingangsfrequenzbereich 95...2150 MHz Eingangspegelbereich -65 dBm ... -25 dBm DVB-STuner Eingang F--Buchse Tuner Ausgang F-Buchse Ein-/Ausgangsimpedanz 75 Ohm Bandbreite 6/7/8 MHz Demodulation Shaped QPSK Symbolrate 1...45 Mbauds/s, SCPC/MCPC Viterbi und Reed-Solomon Demultiplexing: gemäß ISO 13818 Videodekodierung: Videokompression MPEG-2 MP@ML Videostandard...
