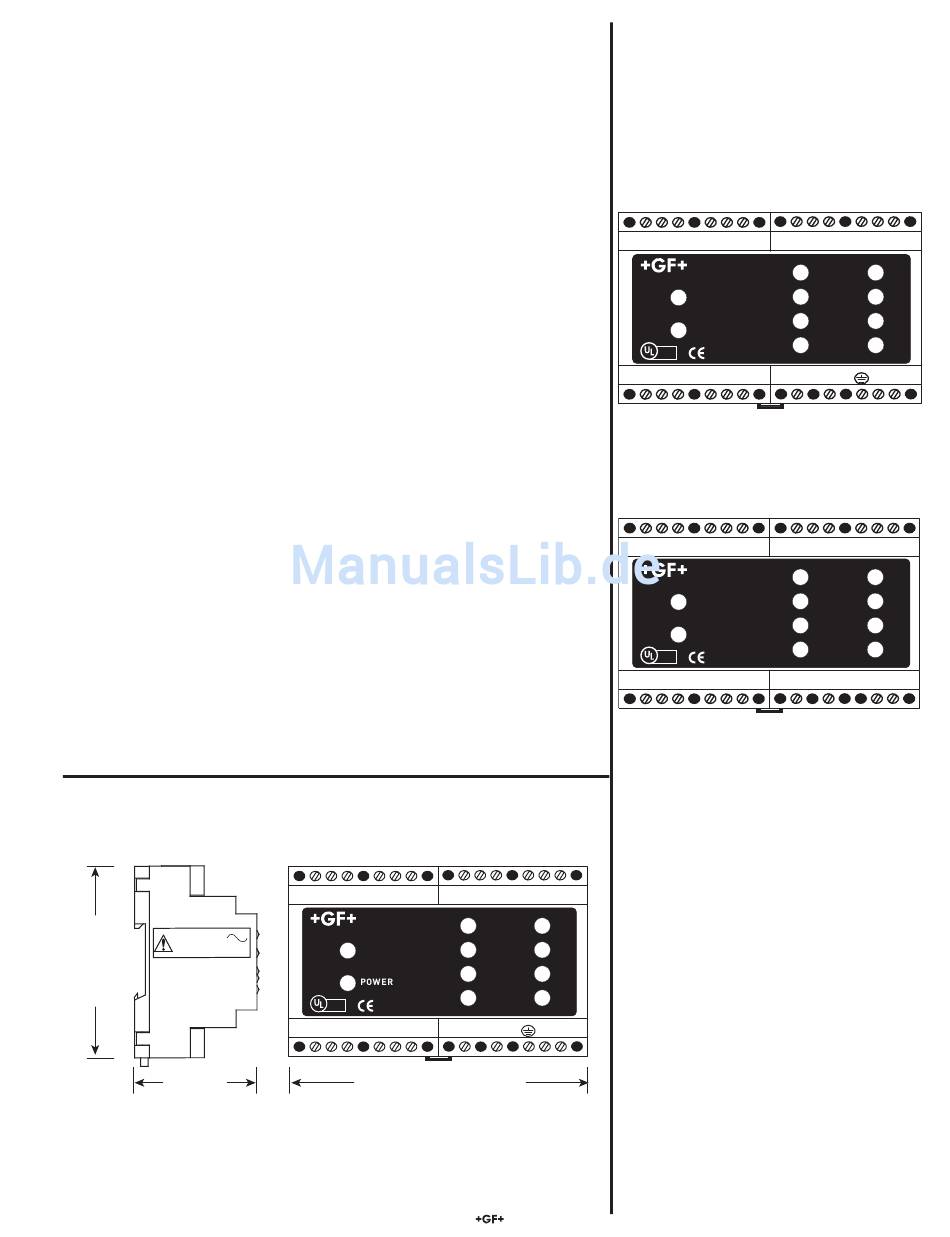

4.5 8059 Externes Relaismodul, Option; kein (0) oder ein (1) Modul installieren
Hersteller-Teile-Nr.
3-8059-4AC
3-8059-4
3-8050.396
6205-0002
6205-0003
•
Das Modell 8900 unterstützt bis zu acht (8) Relais, obwohl nur vier direkt in das
kompakte ¼ DIN-Gehäuse passen. Externe Relaismodule des Modells 8059 mit vier
Relais können über S
3
L am E/A-Modul des Modells 8900 angeschlossen werden
(dies benötigt KEINEN Sensoreingangskanal).
•
Da die externen Relais vollkommen unabhängig von internen Relais sind, müssen
Relais 1 und 2 bzw. Relais 3 und 4 nicht installiert sein, um die externen Relais zu
verwenden. In den Menüs des Modells 8900 werden externe Relais stets als Relais
A, B, C und D identifi ziert.
•
8059-Versionen mit Stromversorgung werden mit universeller Netzspannung
betrieben und können zur Versorgung des Modells 8900 mit 24 V Gleichspannung
verwendet werden. Darüber hinaus können S
8059 die Sensorverdrahtung am 8900 reduzieren. Weitere Details sind in der
Bedienungsanleitung des Modells 8059 enthalten.
•
Externe Relais werden auf einer DIN-Schiene in einem Feld installiert und können
fern vom Modell 8900 oder lokal mit praktischen, eingebauten Schaltern getestet
werden. Sie umfassen auch LED-Relaisstatusanzeigen. Der Status dieser und aller
anderen Relais ist jedoch jederzeit auf einem Bildschirm im Ansichtsmodus des
Modells 8900 verfügbar.
•
Alle Relais können beliebigen Kanälen zugeordnet werden. Bei jedem Relais sind die
Hysterese und Zeitverzögerung einstellbar.
•
Relaistypen von internen und externen Modulen können beliebig kombiniert werden.
HINWEIS: Das Modell 8900 ermöglicht jedoch nur die Verwendung externer Relais
in den folgenden Modi: Aus, Low (Unterschreitung), High (Überschreitung), Bereich,
USP und Erweitert.
•
Externe Relaismodule des Modells 8059 enthalten ausschließlich Schwachstrom-
kontaktrelais. Diese elektromechanischen Schalter eignen sich für zahlreiche
Universalanwendungen (Wechsel- oder Gleichspannung), einschließlich
Wechselspannungslasten bis zu 250 V.
•
Das Schalten aktiver Lasten (meist induktiv) kann eine Lichtbogenbildung
verursachen, die die Relais beschädigen kann. Das RC-Filterkit oder „Snubber" ist
als Zubehör erhältlich, um diese schädigenden Wirkungen zu reduzieren bzw. zu
eliminieren.
100 - 240 V
50/60 Hz, 20 VA
89 mm
(3.5 in.)
57 mm
(2.5 in.)
Signet 8900 Multiparameter
Beschreibung
Vier externe Schwachstromkontaktrelais mit Stromversorgung
Vier externe Schwachstromkontaktrelais
RC-Filterkit
DIN-Schiene, 1 m
Endclips, DIN-Schiene
L-Durchgangsanschlüsse am
3
NC COM NO
NC COM NO
RELAY A
RELAY B
Signet 3-8059 Relay Module
COM
LISTED
®
E171559
PASS-THRU
INPUT
3
3
+
-
+
-
S
L
S
L
108 mm
(4.25 in.)
NC COM NO
NC COM NO
RELAY C
RELAY D
Test A
Relay A
Test B
Relay B
Test C
Relay C
Relay D
Test D
AC INPUT
OUTPUT 24VDC
L
N
+
-
NC COM NO
NC COM NO
NC COM NO
RELAY C
RELAY A
RELAY B
Test A
Signet 3-8059 Relay Module
COM
Test B
Test C
POWER
Test D
LISTED
®
E171559
PASS-THRU
INPUT
OUTPUT 24VDC
+
+
3
-
+
3
-
S
L
S
L
8059-4AC
NC COM NO
NC COM NO
NC COM NO
RELAY A
RELAY B
RELAY C
Test A
Signet 3-8059 Relay Module
COM
Test B
Test C
POWER
Test D
LISTED
®
E171559
PASS-THRU
DC OUTPUT
INPUT
+
3
+
-
+
3
-
S
L
S
L
8059-4
NC COM NO
RELAY D
Relay A
Relay B
Relay C
Relay D
AC INPUT
L
N
-
NC COM NO
RELAY D
Relay A
Relay B
Relay C
Relay D
DC INPUT
-
- +
