2.2 Systemübersicht
Das einfachste System des Modells 8900 besteht aus einer Basiseinheit, einem E/A-Modul und einem Strommodul.
Ausgänge und Relais sind wahlfrei. Jedes Element wird separat bestellt.
Weitere Details sind in Abschnitt 3: Installation und grundlegende Funktionalität und unter Bestellinformationen enthalten.

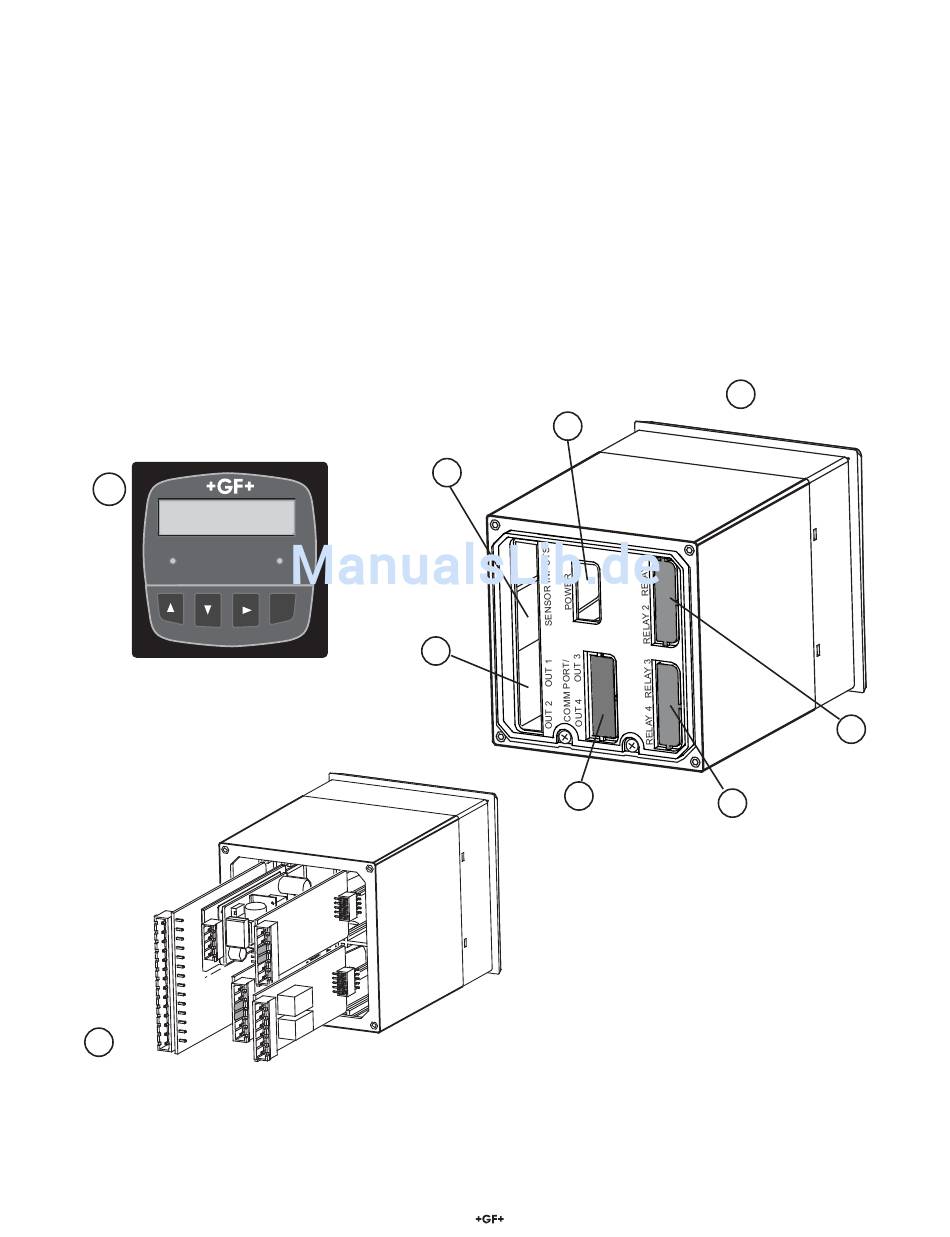

a.
Basiseinheit, erforderlich.
b.
Die Abbildung zeigt die Rückseite mit angebrachten Abdeckungen für die wahlfreien Module. In dieser Ansicht sind keine Plug-in-Module
installiert.
c.
Steckplatz für das erforderliche E/A-Modul. 1 für zwei oder vier oder sechs Eingangskanäle wählen. Dieses Modul wird ebenfalls für die
wahlfreien Analogausgänge 1 und 2 verwendet.
d.
Steckplatz für das erforderliche Strommodul. 1 zur Stromversorgung der Einheit mit universeller Netzspannung oder 12 bis 24 V Gleichspannung
wählen.
e.
Steckplatz für ein wahlfreies Ausgangsmodul. Analogausgänge 3 und 4 oder nicht wählen.
f.
Steckplatz für ein wahlfreies Relaismodul. Relais 1 und 2 wählen bzw. nicht wählen.
g.
Steckplatz für ein weiteres wahlfreies Relaismodul. Relais 3 und 4 wählen bzw. nicht wählen.
h.
Externe Relaismodule werden über S
i.
Plug-in-Module werden auf Schienen in die Basiseinheit eingeschoben und durch die Rückabdeckung gesichert. Änderungen und Upgrades sind
jederzeit im Feld durchführbar.
a
C1
2.50 µS/cm
F2
58.43 GPM
Multi-Parameter
Controller
Relay 1
i
Signet 8900 Multiparameter
L an das E/A-Modul angeschlossen und sind wahlfrei.
3
c
Relay 2
ENTER
h
b
d
e
g
f
5
