5. Montage der Basiseinheit

Das Modell 8900 kann in einem Montageausschnitt, an der Wand
oder praktisch an jeder beliebigen Oberfl äche, einschließlich Regalen,
Gestellen und Rohren, installiert werden. Bei allen Montagemethoden
des Modells 8900 wird der Signet-Schnellverschluss zur sicheren
Befestigung des Geräts verwendet. Dieser einzigartige Verschluss
erübrigt die Positionierung und das Bohren von Löchern für
Befestigungsschrauben.
Wenn das Modell 8900 in einem Montageausschnitt installiert wird,
können die Plug-in-Module entweder vor oder nach der Montage
der Basiseinheit installiert werden. Wenn die als Zubehör erhältliche
Wandbefestigungshalterung verwendet wird, müssen die Plug-in-Module
zuerst installiert werden.

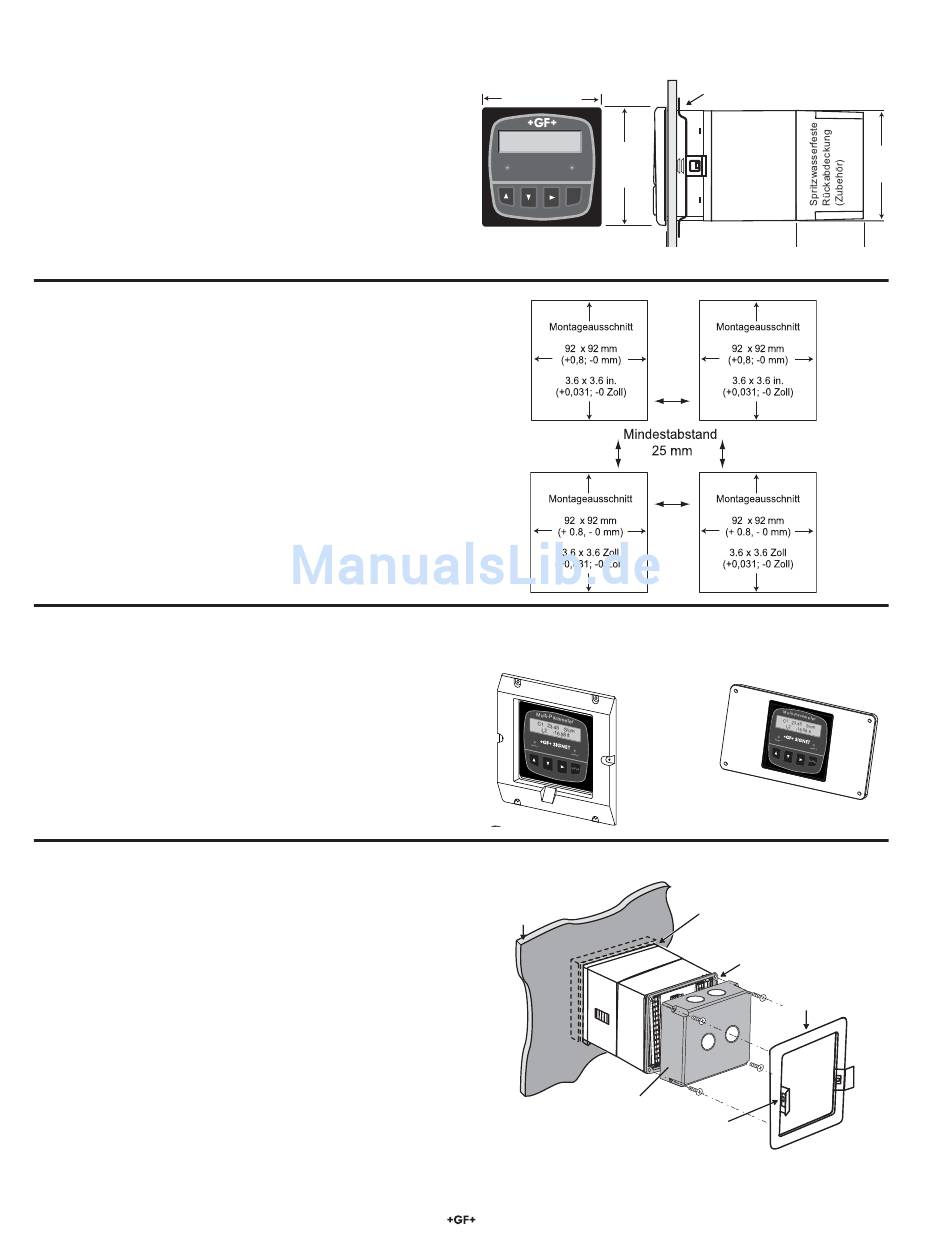

5.1 Schaltschrankinstallation

Das Gehäuse des Modells 8900 entspricht dem ¼ DIN-
Standard und erfordert eine Montageausschnittsöffnung von
92 mm x 92 mm.
¼ DIN-Stanzen sind erhältlich und werden für die meisten
Gerätemontageausschnitte empfohlen, um saubere und
präzise Öffnungen schnell und einfach zu erstellen.
Alternativ dazu kann eine Stichsäge oder eine anderes
Schneidwerkzeug verwendet werden. Die mitgelieferte
adhäsive Schablone dient als Hilfe beim Ausschneiden.
Der empfohlene Mindestabstand auf allen Seiten zwischen
Geräten und Montageausschnittskanten beträgt 25 mm
(siehe Abbildung).
Nach Bedarf eine geeignete Feile verwenden, um die Form
und Größe der Öffnung anzupassen und Kanten abzugraten.
Zwei als Zubehör erhältliche Montageausschnitts-
adapter können verwendet werden, um das Modell 8900 in
vorhandenen Montageausschnitten zu installieren, die größer
als der ¼ DIN-Standard sind.
Installation des Modells 8900 in einem Montageausschnitt:
1.
Das Modell 8900 von vorne in die Montageausschnitts-
öffnung einschieben. Sicherstellen, dass die Dichtung der
Vorderseite ordnungsgemäß gegen den Montageausschnitt
und um das Gerätegehäuse herum anliegt.
2.
Die Schnellverschluss-Befestigungshalterung wie
abgebildet über die Rückseite des Geräts schieben. Die
Schnellverschlüsse schnappen in die Verriegelungen
seitlich am Gerät ein. Die Halterung gegen das Innere des
Montageausschnitts drücken, um das Gerät ordnungsgemäß
zu sichern.
Zum Entfernen die Schnellverschlüsse nach außen drücken
und gleichzeitig die Halterung vom Gerätemontageausschnitt
wegziehen. DAS GERÄT NICHT VORNE AUS DER MONTAGE-
AUSSCHNITTSÖFFNUNG FALLEN LASSEN! Es ist u. U.
erforderlich/nützlich, das Gerät vorübergehend von vorne mit
Klebeband usw. zu sichern.
10
96 mm
C1 23.45 µS/cm
L2 -16.58 ft
Multi-Parameter
96 mm
Controller
Relay 1
Relay 2
ENTER
3-5000.399
Montageausschnittsadapter,
127 mm x 127 mm zu ¼ DIN
Montageausschnitt
3-8050.395
Spritzwasserfeste
Rückabdeckung
Schnellverschluss-
Befestigungshalterung
3-8050.392
Montageausschnittsadapter,
½ DIN zu ¼ DIN
Dichtung an der
Vorderseite des
Montageausschnitts
Anschlüsse
Befestigungshalterung
Schnellverschluss
Signet 8900 Multiparameter
Signet 8900 Multiparameter
92 mm
