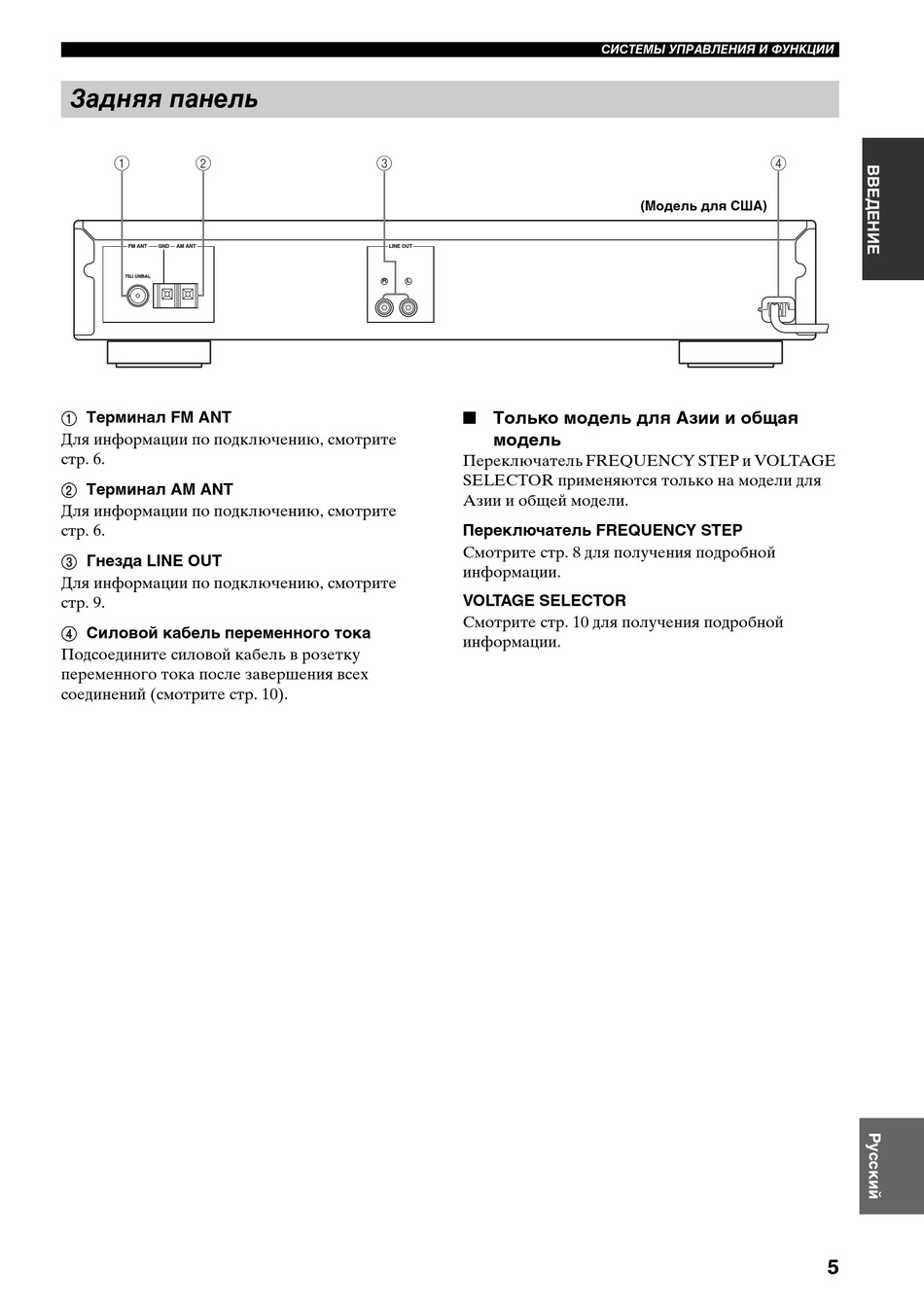

Задняя панель
1 2
FM ANT GND AM ANT
75Ω UNBAL
1 Терминал FM ANT
Для информации по подключению, смотрите
стр. 6.
2 Терминал AM ANT
Для информации по подключению, смотрите
стр. 6.
3 Гнезда LINE OUT
Для информации по подключению, смотрите
стр. 9.
4 Силовой кабель переменного тока
Подсоедините силовой кабель в розетку
переменного тока после завершения всех
соединений (смотрите стр. 10).
3
FREQUENCY STEP FREQUENCY STEP LINE OUT
R L
FM FM 100kHz 100kHz 50kHz 50kHz
AM AM 10kHz 10kHz 9kHz 9kHz
2
Переключатель FREQUENCY STEP и VOLTAGE
SELECTOR применяются только на модели для
Азии и общей модели.
Переключатель FREQUENCY STEP
Смотрите стр. 8 для получения подробной
информации.
VOLTAGE SELECTOR
Смотрите стр. 10 для получения подробной
информации.
